Схема подключения розетки и выключателя
Схема подключения розетки и выключателя позволит самостоятельно разобраться в вопросах монтажа электропроводки в строении, будь то дом, дача, гараж, сарай, пристройка, навес и т.п.
Чтобы получить гарантируемую полноценную защиту во время эксплуатации, необходимо использовать розетки с заземлением (наличие третьего контакта). Процедура подключения розетки, совсем простая. Знакомство с представленным материалом и соблюдение некоторых правил, позволит обойтись без непредвиденных трудностей при выполнении монтажных электро-технических работ.
В конструкции любой конструкции с заземлением, имеется три контакта:
• фазный (L11)
• ноль (N1)
• земля (РЕ)
Монтаж схемы подключения:
1. Подготовим места для установки:
• распределительных коробок (как правило одна распределительная коробка на несколько подрозетников)
• подрозетников
2. Рассмотрим несколько способов подключений.
СПОСОБ ПЕРВЫЙ
Если мощность одной нагрузочной единицы составляет от 4 до 6 (кВт) – используем 1 (первую) группу подключения (выделенная линия) – одно изделие с крышкой, которая подключается напрямую из распределительного щита. К такой розетке, как правило, подключается стиральная машина, деревообрабатывающий станок или другое мощное электрооборудование.
От распределительного щита, монтируем к розетке три кабеля разных цветов: фазный (L11); ноль (N1) и земля (РЕ)
СПОСОБ ВТОРОЙ
Если мощность суммарных нагрузочных единиц составляет до 4 (кВт) – используем 2 группу подключения – несколько розеток в одной линии. К таким розеткам обычно подключаются бытовые приборы, такие как утюг, пылесос, кухонные электрические комбайны, телевизоры, компьютерное оборудование, бытовая техника и другое электрооборудование.
Монтируем кабеля трех цветов: фазный (L11); ноль (N1) и земля (РЕ)
• от распределительного щита до распределительной коробки – три кабеля
• от распределительной коробки до первой розетки – три кабеля
• от распределительной коробки до второй розетки – три кабеля
Справка:
Таким способом можно подключить необходимое количество розеток.
Например, в каждом помещении (комнате) устанавливаем одну распределительную коробку и несколько подрозетников (нужное количество).
Таким способом можно подключить необходимое количество розеток.
Например, в каждом помещении (комнате) устанавливаем одну распределительную коробку и несколько подрозетников (нужное количество).
1 (первая) и 2 (вторая) группы подключения нагрузок, смонтированы в схеме распределительного щита учета электроэнергии.

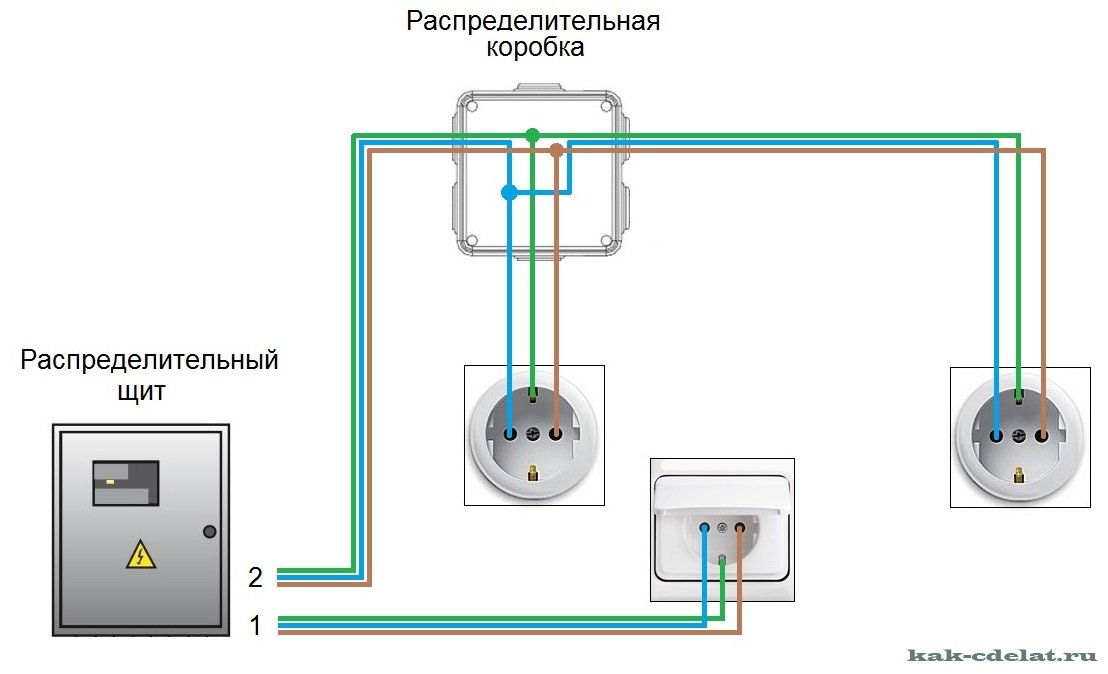

3. В распределительной коробке, соединим цветные кабеля, как показано на схеме, причем места соединения кабелей между собой, обозначены «жирными» круглыми точками.
4. Соединим кабеля с контактами розеток.
5. Закрепим розетки в подрозетниках.
С данной информацией ознакомились и разобрались, далее перейдем к рассмотрению схемы подключения одноклавишного выключателя.
