Как сделать металлический стеллаж своими руками рассмотрим в представленной статье.

Для его изготовления нам понадобится:

• квадратная металлическая труба 20х20х2 (мм) ГОСТ 8639-82
• уголок металлический горячекатаный равнополочный 20х20х3 (мм) ГОСТ 8509-93
• лист металлический толщиной 1…2 (мм) или фанера толщиной 3…6 (мм) ГОСТ 3916.1-96
• болты М6х30 DIN 933
• резьбовые шпильки М6х40 ГОСТ 22042-76
• шайбы пружинные М6 ГОСТ 6402-70
• гайки М6 ГОСТ 5915-70
• [url=http://]анкерные болты[/url] М8

Из квадратной металлической трубы длиной 2106 (мм) изготавливаем стойки для стеллажа. На одной грани трубы, с интервалом в 100 (мм) сверлим сквозные отверстия диаметром 6 (мм) – это позволит нам регулировать расстояние между полками. На другой грани трубы, сверлим два сквозных отверстия диаметром 8 (мм) – это позволит нам закрепить стойки к стене при помощи анкерных болтов или скрепить стойки стеллажей между собой при помощи болтового соединения М8.

Как сделать металлический стеллаж своими руками


Из металлического уголка сварим каркасы для полок. Размер каркаса составит 300 х 1200 (мм) или 600 х 1200 (мм).

Как сделать металлический стеллаж своими руками

Как сделать металлический стеллаж своими руками


Из металлического листа или фанеры вырежем полки. Размер полок составит 288 х 1188 (мм) или 588 х 1188 (мм).



Порядок сборки одного отсека металлического стеллажа:

1. Прикрутим к стене анкерными болтами М8 одну металлическую стойку, используя при этом строительный уровень
2. Прикрутим к стене анкерными болтами М8 вторую металлическую стойку, предварительно вставив каркасы полок между стойками – один снизу и другой сверху, таким образом, выравниваем вторую стойку относительно первой.
3. Соединим с верхним и нижним каркасом полок, оставшиеся две металлические стойки.

Как сделать металлический стеллаж своими руками


4. По центру прикрутим необходимое количество каркасов полок на нужном расстоянии друг от друга (по высоте).
5. Вставим в каркас металлическую или фанерную полку.

Как сделать металлический стеллаж своими руками

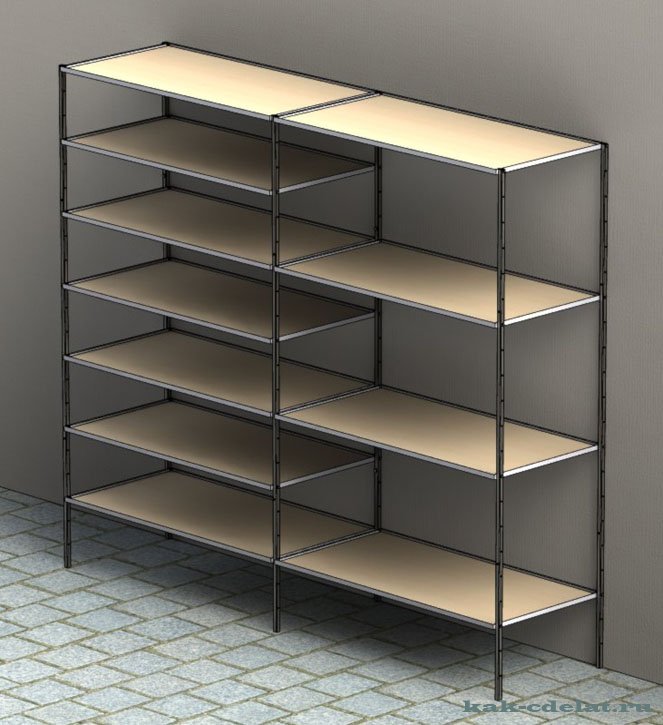

Теперь мы знаем о том, как сделать металлический стеллаж своими руками.

Полки отсеков соединяем между собой при помощи шпилек, пружинных шайб и гаек М6.

Как сделать металлический стеллаж своими руками


Как сделать металлический стеллаж своими руками


Полезная конструкция имеет ряд преимуществ:

Как сделать металлический стеллаж своими руками


• минимальное количество деталей
• простота и быстрота сборки
• возможность устанавливать пространство между полками по своему усмотрению
• надежность и прочность обеспечена
• устанавливать любое количество отсеков
