Как сделать гантели своими руками чертежи

Категория: Инвентарь
11363
8

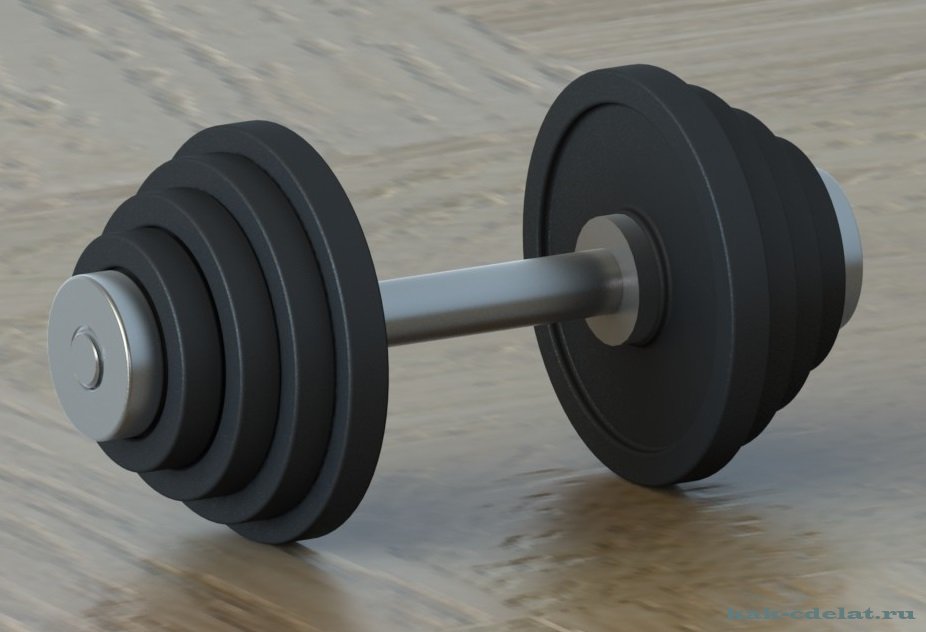

Как сделать гантели своими руками, чертежи, расчеты, описание конструкции.

Предлагаемый к рассмотрению спортивный снаряд состоит из следующих деталей:

• ручка (гриф)
• замок
• блины

Детали выполнены из металла путем токарной обработки. При изготовлении деталей необходимо строго соблюсти размеры чертежа и марку металла соответствующей плотности. При выполнении данных условий – каждому размеру будет соответствовать свой вес.


РУЧКА

Как сделать гантели своими руками чертежи


Изготовим из нержавеющей стали (плотность – 0,00786 (г/мм³)). Ручка имеет с обеих сторон упоры для фиксации блинов. До упоров нарезана квадратная резьба. Профиль квадратной резьбы не подлежит стандартизации. Данный тип резьбы применяется в механизмах, где не должно произойти самопроизвольное отвинчивание под воздействием приложенных нагрузок.

Как сделать гантели своими руками чертежи


ЗАМОК

Как сделать гантели своими руками чертежи


Изготовим из нержавеющей стали (плотность – 0,00786 (г/мм³)). В замке нарезана внутренняя квадратная резьба.

Как сделать гантели своими руками чертежи


БЛИНЫ

Как сделать гантели своими руками чертежи


Изготовим из пластичного железа (плотность – 0,0071 (г/мм³)) четырех исполнений. Каждый размер соответствует своему весу. Металлические блины, после токарной обработки необходимо покрыть защитным покрытием, лучше всего гальваническим. Это придаст изделию антикоррозионную стойкость и хороший товарный вид.



Первое исполнение

Как сделать гантели своими руками чертежи


Второе исполнение

Как сделать гантели своими руками чертежи


Третье исполнение

Как сделать гантели своими руками чертежи


Четвертое исполнение

Как сделать гантели своими руками чертежи


Толщины и посадочные диаметры всех деталей одинаковы, меняются только внешний диаметр и диаметр выборки металла.
Изготовить гантели своими руками по чертежам несложно, если вы сами токарь или имеете таких знакомых.

Рассмотрим таблицу распределения весов используемых деталей (кг):

• ручка – 2,0
• замок – 0,5 + 0,5 = 1,0
• блин (первое исполнение) – 1,0 + 1,0 = 2,0
• блин (второе исполнение) – 1,5 + 1,5 = 3,0
• блин (третье исполнение) – 2,0 + 2,0 = 4,0
• блин (четвертое исполнение) – 2,5 + 2,5 = 5,0

При таком распределении, можно собрать различные весовые комбинации.
Как сделать гантели своими руками, мы уже знаем, теперь остановимся на весовых комбинациях.

Как сделать гантели своими руками чертежи


Минимальный вес одной гантели – 2,0 (кг)
Максимальный вес одной гантели – 17,0 (кг)
Вес можно изменять с интервалом в 1,0 (кг) – 16 весовых категорий.


При такой обширной комбинации весов, гантели, сделанные своими руками по предложенным чертежам, подойдут практически для любого члена вашей семьи от «мала» до «велика».

Берегите себя и свое здоровье.
