Как сделать совок из жести своими руками

Категория: Инвентарь
9615
4

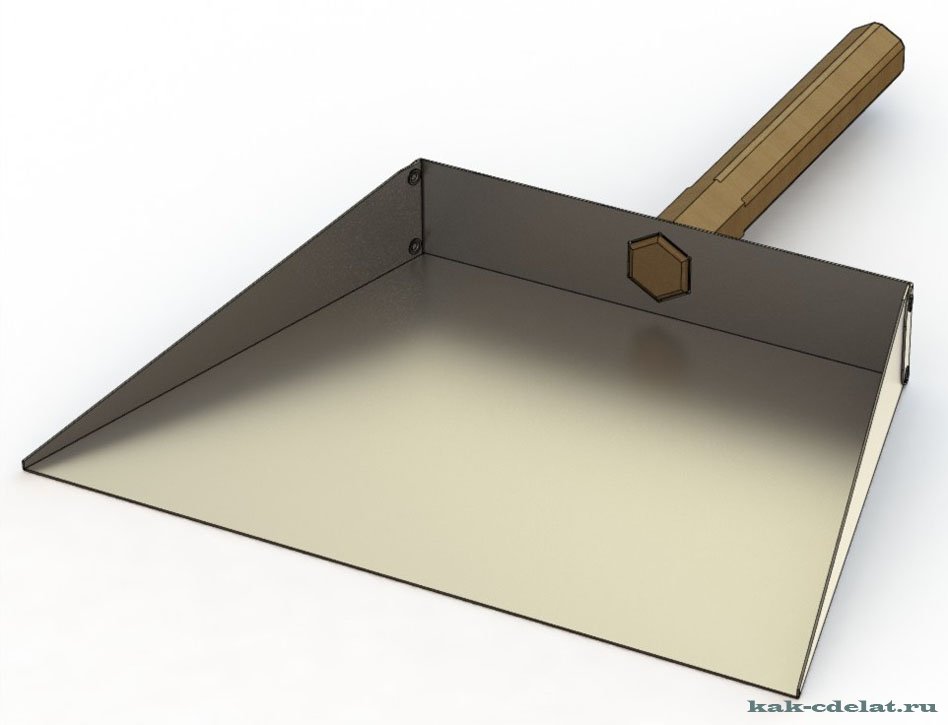

Как сделать совок из жести своими руками, необходимый подручный инвентарь для уборки помещений. Недорогая самодельная вещь принесет немало положительных эмоций во время ее использования.

Рассмотрим конструкцию, состоящую всего из двух деталей:

• ковш совка
• ручка

КОВШ

Как сделать совок из жести своими руками


Вырежем из тонколистовой оцинкованной стали ГОСТ 14918-80 фигуру, представленную на рисунке

Как сделать совок из жести своими руками


Пунктирной линией показаны места изгибов, их радиусы, направления и величины углов.
Пробьем отверстия в зубцах или просверлим их сверлом. Отгибаем металл по линиям изгиба на брусе и отбиваем его киянкой (деревянный плоский молоток) и получаем ковш совка.

Если на верхней грани совка, со стороны крепления ручки, сделать ложную закатку (это придаст конструкции дополнительную жесткость),

Как сделать совок из жести своими руками


то на развертке необходимо добавить дополнительный сектор длиной 200 (мм) и шириной равной длине линии закатки.

На рисунке синим цветом, обозначен дополнительный сектор.

Как сделать совок из жести своими руками


РУЧКА

Как сделать совок из жести своими руками


Сделаем из деревянного бруска размером 25х25х200 (мм). Закрепим брусок острой гранью вверх. Состругаем острую грань деревянного бруска. Установим брусок следующей острой гранью вверх. Таким образом обработаем четыре грани и получим правильный шестигранник. Наждачной бумагой сгладим острые грани в местах расположения руки. Покроем ее защитным декоративным покрытием по дереву.



Как вариант, можно взять за основу ручку от комбайна для сбора черники.

Порядок сборки:

1. Стальными заклепками соединяем грани, получившиеся после изгиба.

Как сделать совок из жести своими руками


2. Ручку прикрутим саморезами с прессшайбой к изогнутым треугольникам шестигранника.

Как сделать совок из жести своими руками


3. Наждачной бумагой сгладим острые грани на металле.

Имея представление о том, как сделать совок из жести своими руками, можно импровизировать и изготовить изделие различной формы и размеров и для различных целей.

Как сделать совок из жести своими руками


Совет:

Для изделия больших размеров, необходимо ложную закатку заменить проволочной.
Закатку сделать это по трем сторонам ковша (сверху ребер).
Отверстия для заклепок лучше пробивать на согнутой детали.
