Детская шведская стенка своими руками, чертежи и подробное описание бюджетной в изготовлении конструкции.

Представленная модель состоит из двух составных частей:

• лестница
• перекладина (турник)

ЛЕСТНИЦА

Материалы и комплектующие:

• доска строганная 40х150х2100 (мм) – 2 шт.
• дубовый черенок Ø40х900 (мм) – 13 шт.
анкерные болты М10х150 (мм) – 6 шт.
• металлические шайбы М10 ГОСТ 6958-78 – 6 шт.
деревянные заглушки Ø22 (мм) – 6 шт.
• клей по дереву

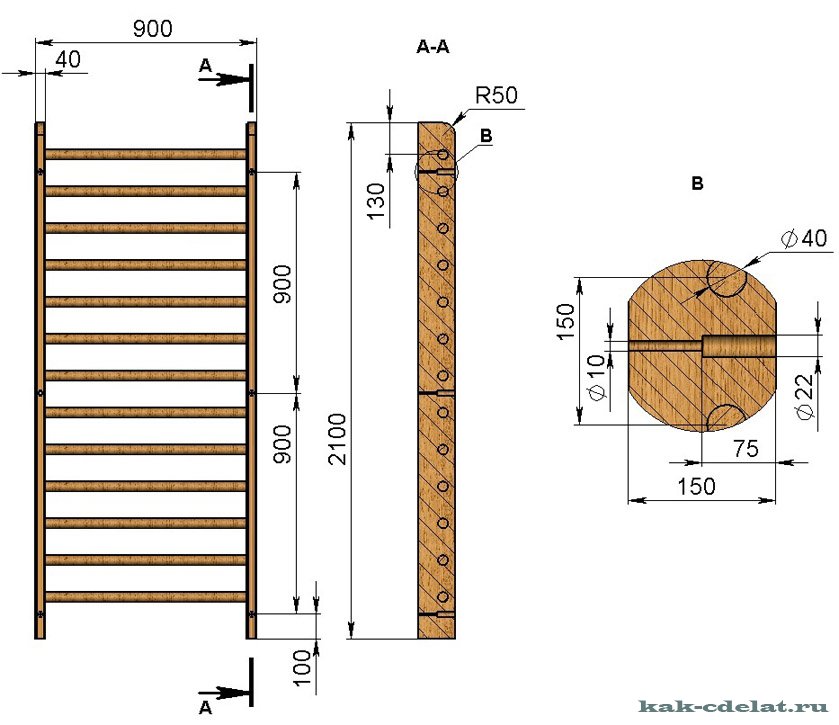

Порядок сборки детской шведской стенки своими руками, чертежи которой представлены на рисунке.

Детская шведская стенка своими руками чертежи


1. Зажмем струбцинами строганные доски и разметим центра отверстий.
2. В досках с торца, просверлим по три сквозных отверстия диаметром десять миллиметров, затем с лицевой стороны, рассверлим эти отверстия до диаметра двадцать два миллиметра на глубину семьдесят пять миллиметров.
3. В досках со стороны широкой плоскости, просверлим сквозные отверстия диаметром сорок миллиметров.
4. Вставим черенки в отверстия досок, предварительно смазав клеем поверхности касания деталей.

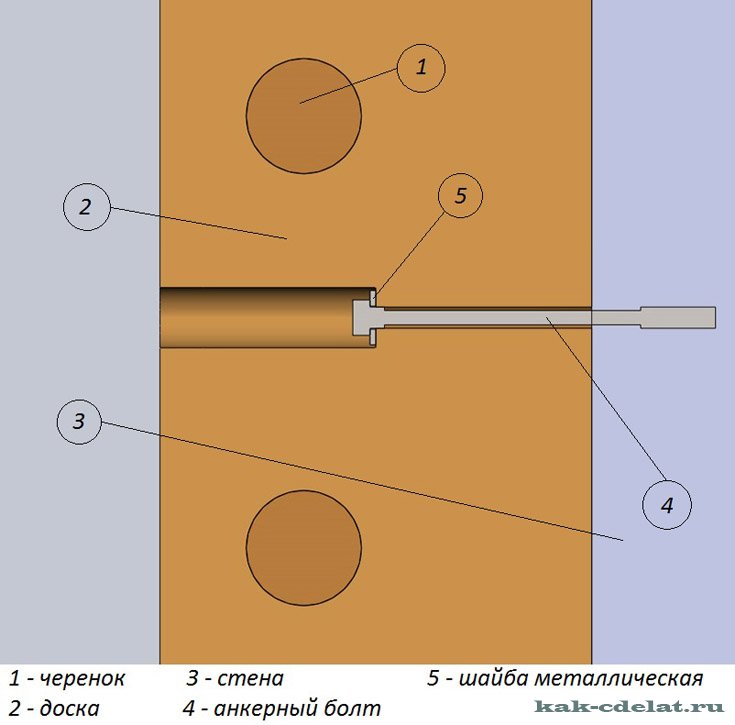

5. Анкерными болтами прикрепим шведскую стенку к стене, как показано на рисунке

Детская шведская стенка своими руками чертежи


ПЕРЕКЛАДИНА

Материалы и комплектующие:

• фанера 20х100х420 (мм) ГОСТ 3916.1-96 – 2 шт.
• фанера 20х100х453 (мм) – 2 шт.
• фанера 20х100х100 (мм) – 2 шт.
• дубовый черенок Ø40х820 (мм) – 1 шт.
• дубовый черенок Ø40х780 (мм) – 1 шт.
• дубовый черенок Ø40х1300 (мм) – 1 шт.
• деревянный шкант Ø10х100 (мм) – 8 шт.
• клей по дереву



Порядок сборки перекладины:

1. Собираем верхнюю часть.

Детская шведская стенка своими руками чертежи

Детская шведская стенка своими руками чертежи

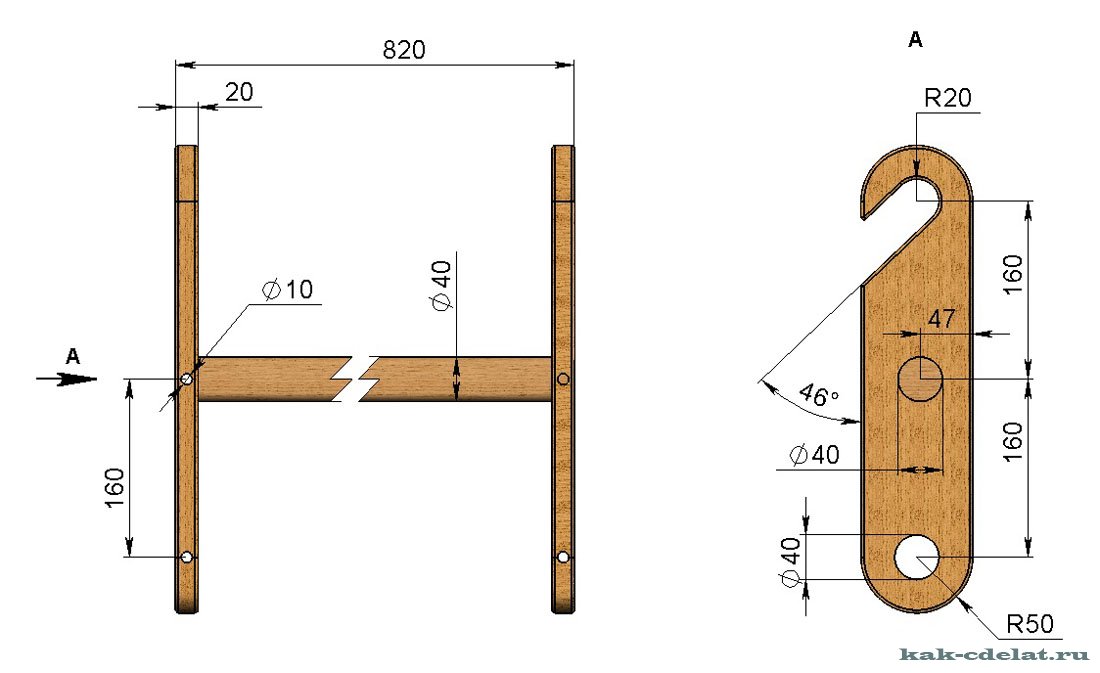

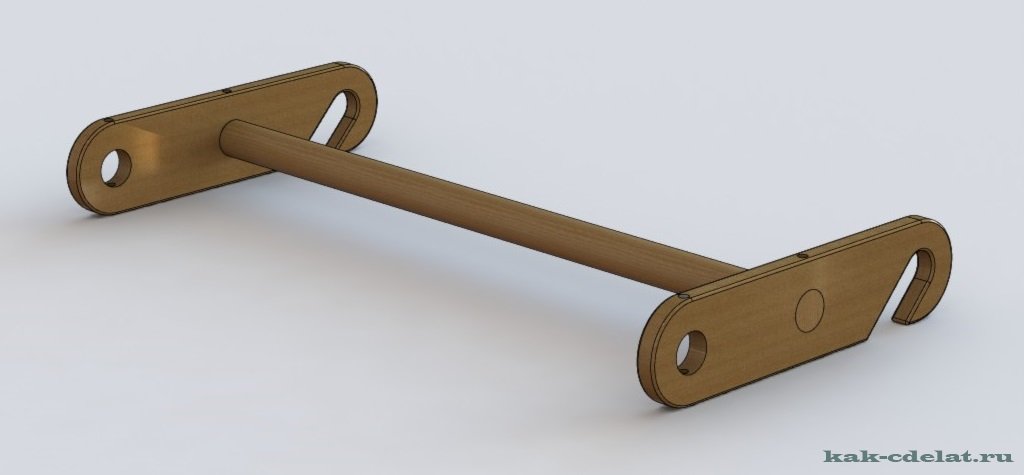

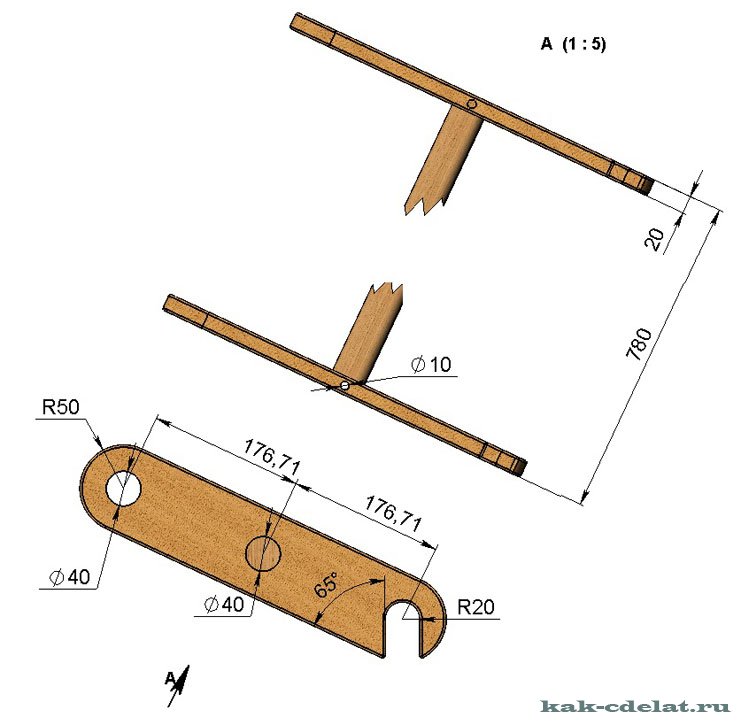

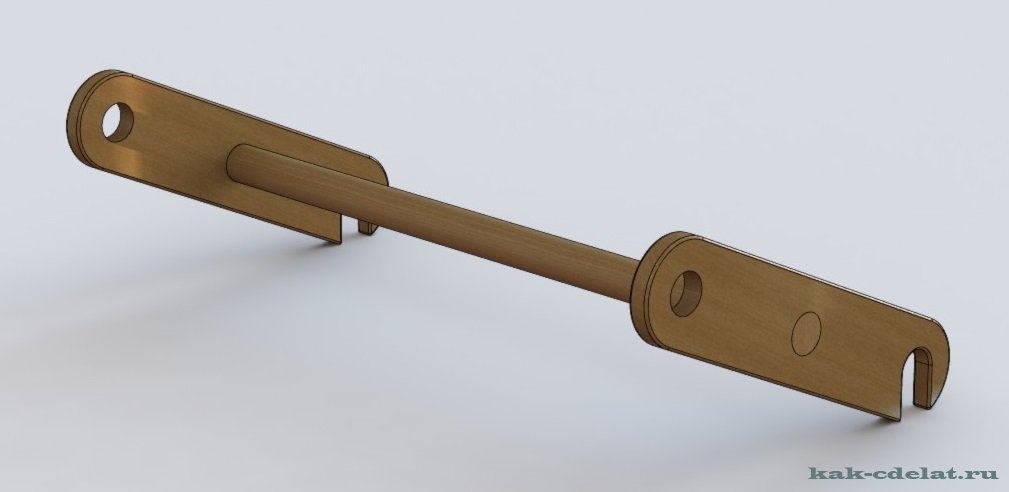

2. Собираем нижнюю часть.

Детская шведская стенка своими руками чертежи

Детская шведская стенка своими руками чертежи

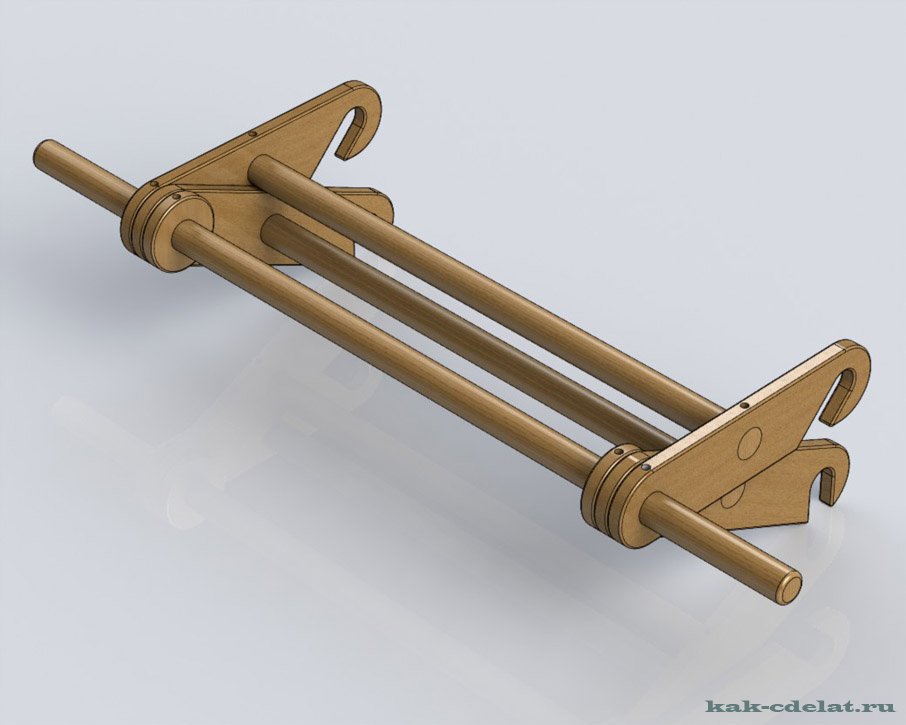

3. Вставляем длинный черенок (перекладину) в отверстия двух шайб фиксаторов, верхнюю и нижнюю части.
4. Черенок фиксируем деревянными шкантами с верхней частью и с шайбами фиксаторами.

Детская шведская стенка своими руками чертежи

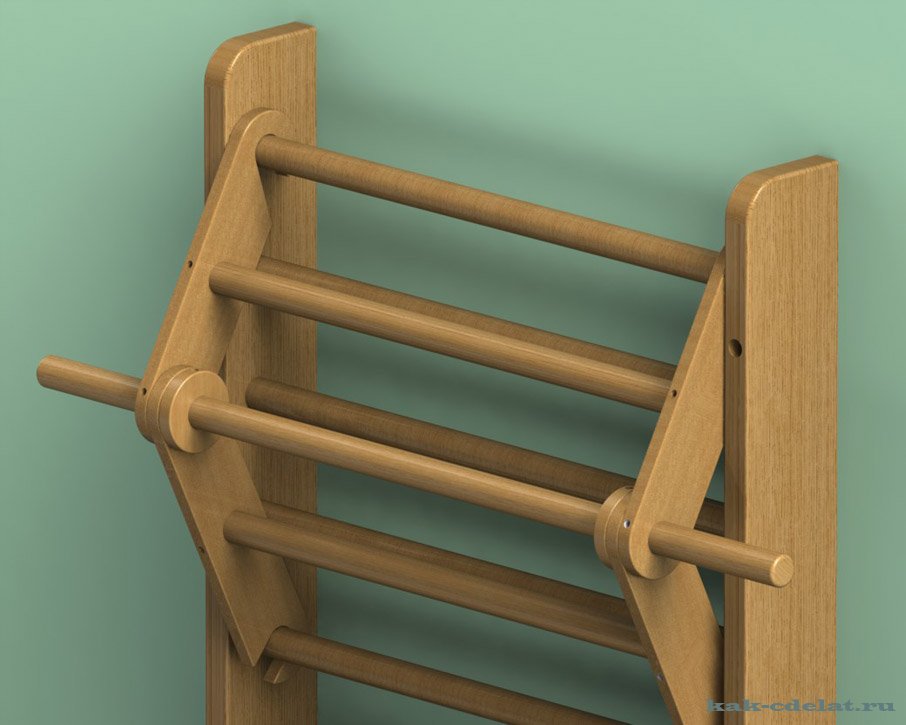

Конструкция перекладины, позволяет перемещать ее вдоль шведской стенки и регулировать расстояние от нее.

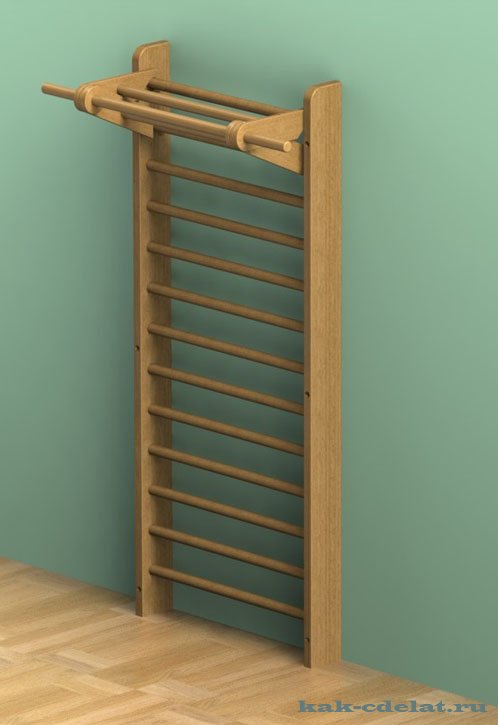

Максимальное расстояние от стенки

Детская шведская стенка своими руками чертежи

Детская шведская стенка своими руками чертежи

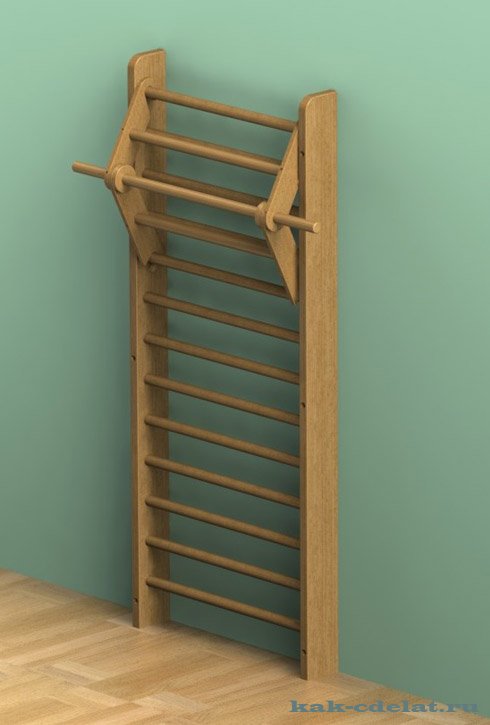

Минимальное расстояние от стенки

Детская шведская стенка своими руками чертежи


Детская шведская стенка своими руками чертежи

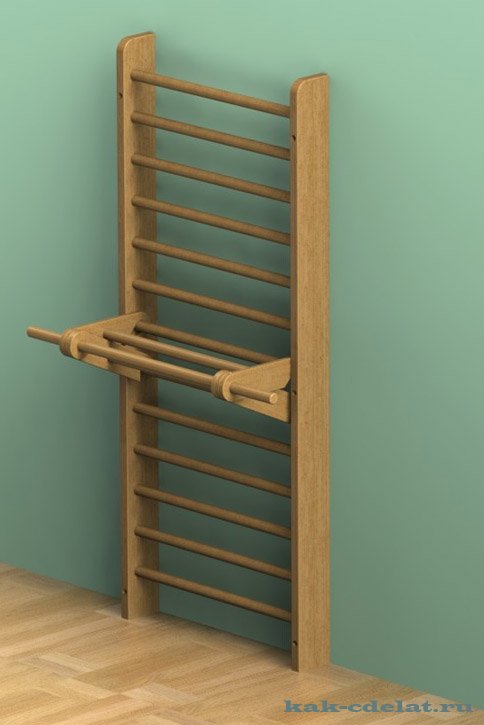

Перемещение вдоль стенки

Детская шведская стенка своими руками чертежи


Преимущества рассматриваемой конструкции:

• гибкая настройка инвентаря по высоте (вдоль стены) – 8 вариантов
• гибкая настройка инвентаря по ширине (от стены) – 4 варианта
• позволит работать с большой группой мышц у любого атлета
• возможность крепления дополнительного спортивного инвентаря


Детская шведская стенка своими руками, чертежи конструкции изучены, можно приступать к ее сборке.

Удачи, ВАМ!
