Как сделать оружейный сейф своими руками, чертежи которого, разработаны с учетом требований нормативных актов Российской Федерации.

Представленная конструкция предназначена для безопасного хранения боеприпасов и оружия по месту жительства физического лица и предусматривает крепление к стене при помощи анкеров.

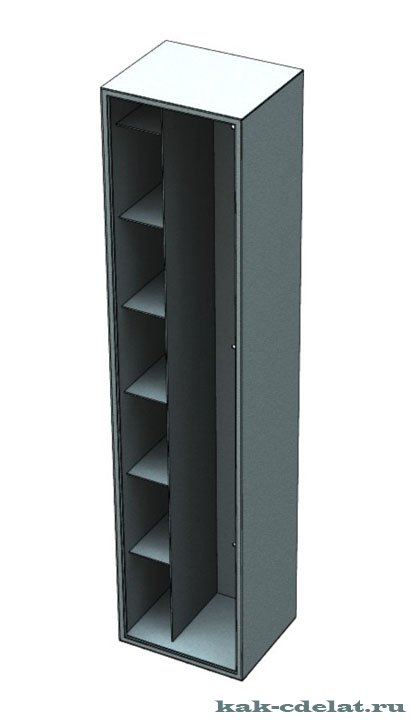

Как сделать оружейный сейф своими руками чертежи
Требования к сейфам, согласно приложению к приказу № 288:
• должны запираться на замок
• изготавливаться из высокопрочных материалов
• обеспечивать безопасность при хранении
• исключать доступ к ним посторонних лиц
• иметь толщину металлической стенки не менее трех миллиметров
• размещать в помещениях не ближе: 1,5 (м) от входной двери; 0,5 (м) от оконных проемов; 1,0 (м) от отопительных устройств


КОРПУС



Как сделать оружейный сейф своими руками чертежи

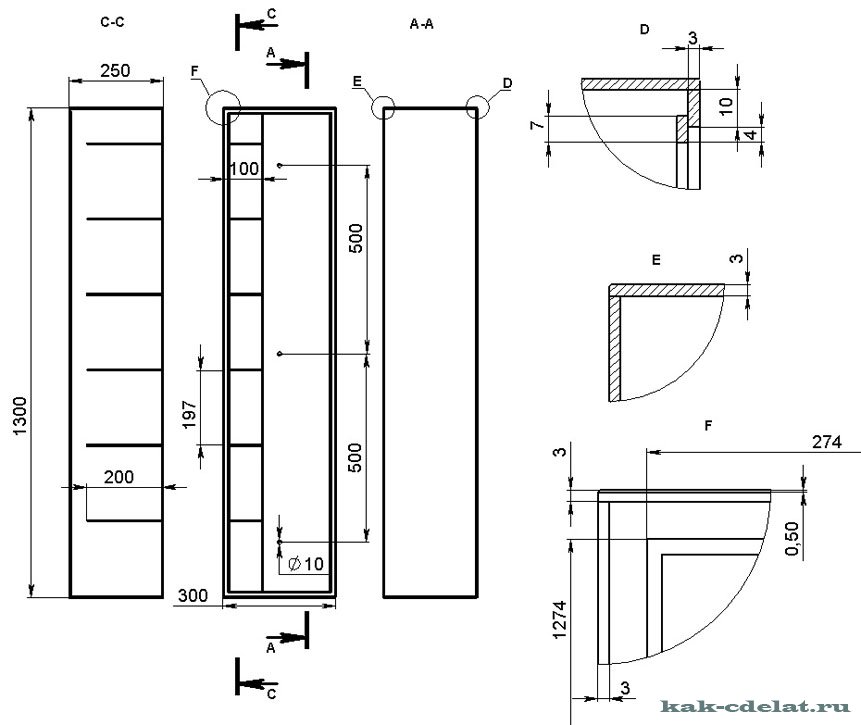

Размеры металлических листов ГОСТ 19903-74, в (мм):

  • задняя стенка (3х294х1294)
  • две боковые стенки (3х250х1294)
  • нижняя и верхняя стенка (3х300х250)
  • перегородка (3х200х1294)
  • шесть полок (3х100х200)
  • большая рамка 3х294х1294 (шириной 10)
  • малая рамка 3х280х1280 (шириной 7)

Как сделать оружейный сейф своими руками чертежи

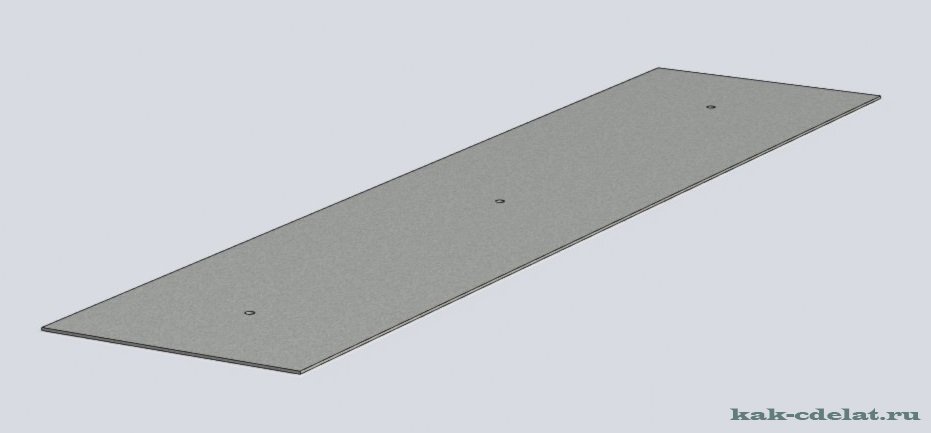

В задней стенке, под анкерный болт, просверлим три сквозных отверстия диаметром 10 (мм).
Большую и малую рамки можно сварить из металлических пластин соответствующей ширины.

ДВЕРИ



Как сделать оружейный сейф своими руками чертежи


Как сделать оружейный сейф своими руками чертежи

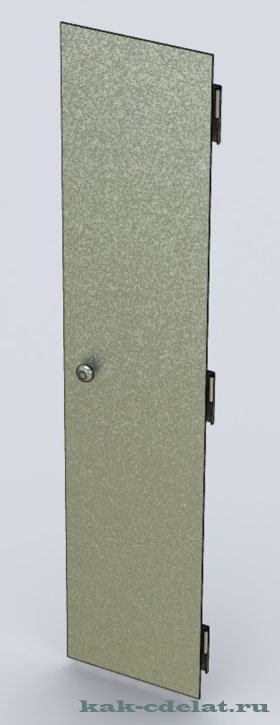

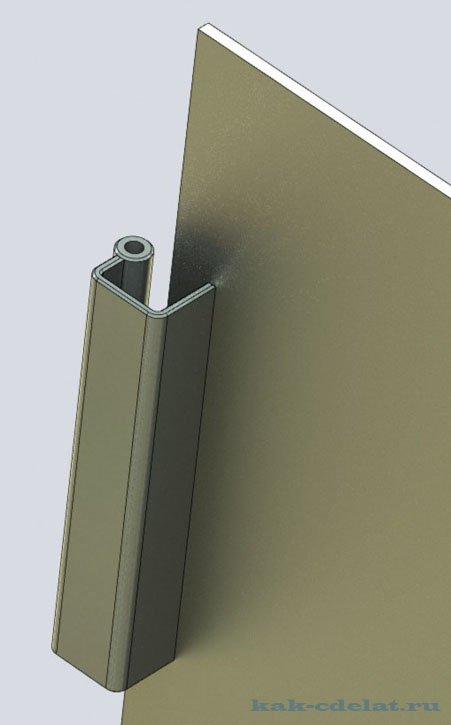

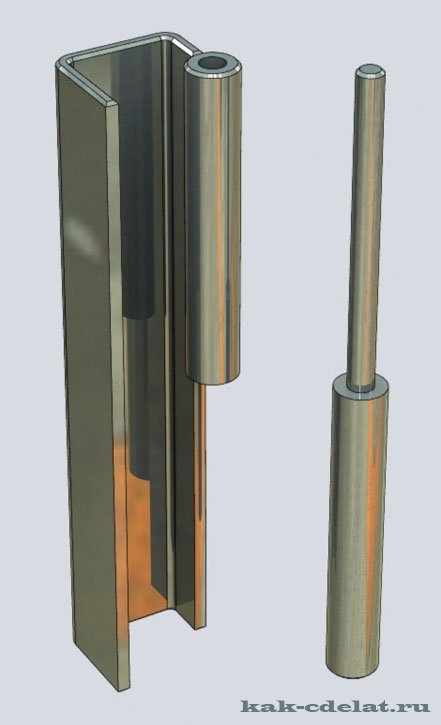

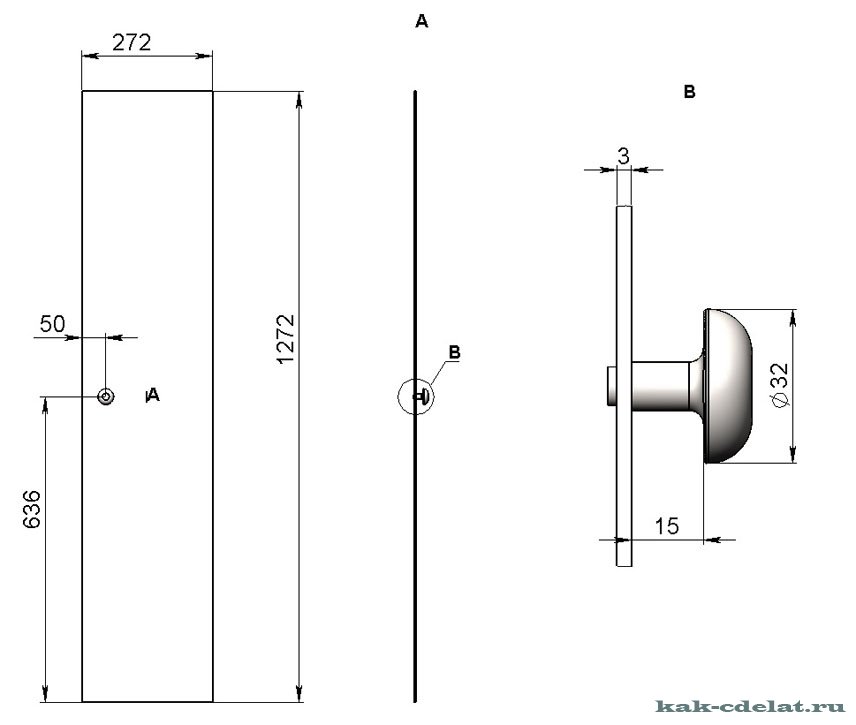

Размеры металлического листа составят 3х272х1272 (мм). К двери прикрепим небольшую ручку и приварим скрытые петли – «мамы».

Как сделать оружейный сейф своими руками чертежи

Как сделать оружейный сейф своими руками чертежи




Порядок сборки конструкции


Знакомство о том, как сделать оружейный сейф своими руками, чертежи в наличии, все детали подготовлены – смотрим на представленные рисунки:

1. Уложим заднюю стенку на ровную плоскость и закрепим ее.

Как сделать оружейный сейф своими руками чертежи

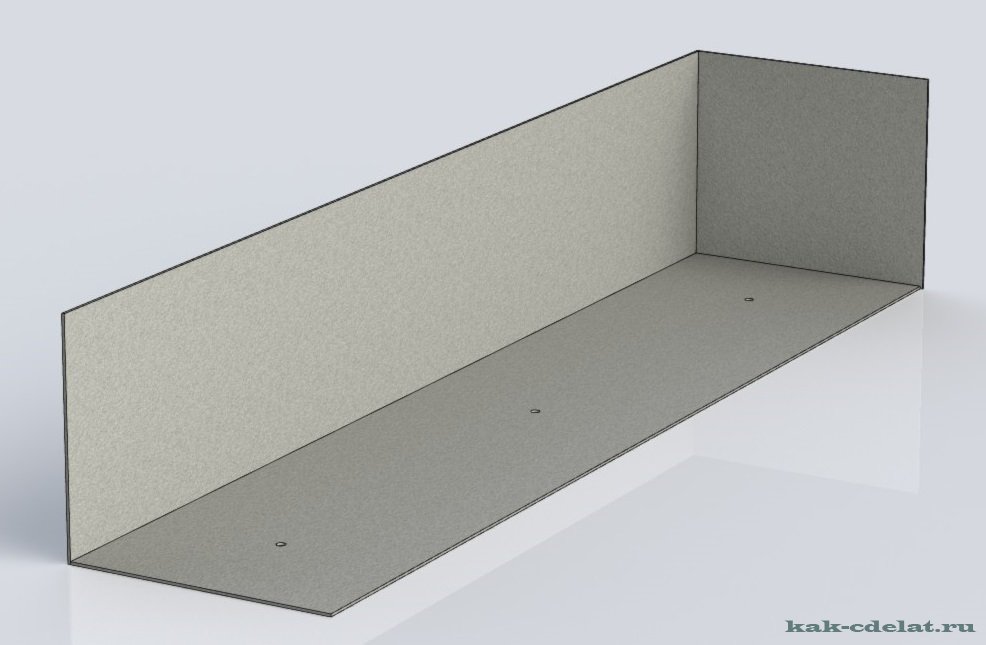

2. Выставим в нужном положении верхнюю и левую боковую стенки, при этом строго выдержим одинаковые углы между ними (90°). Зафиксируем их в правильном положении и сварим их между собой в нескольких местах. Проверим правильность установки листов.

Как сделать оружейный сейф своими руками чертежи

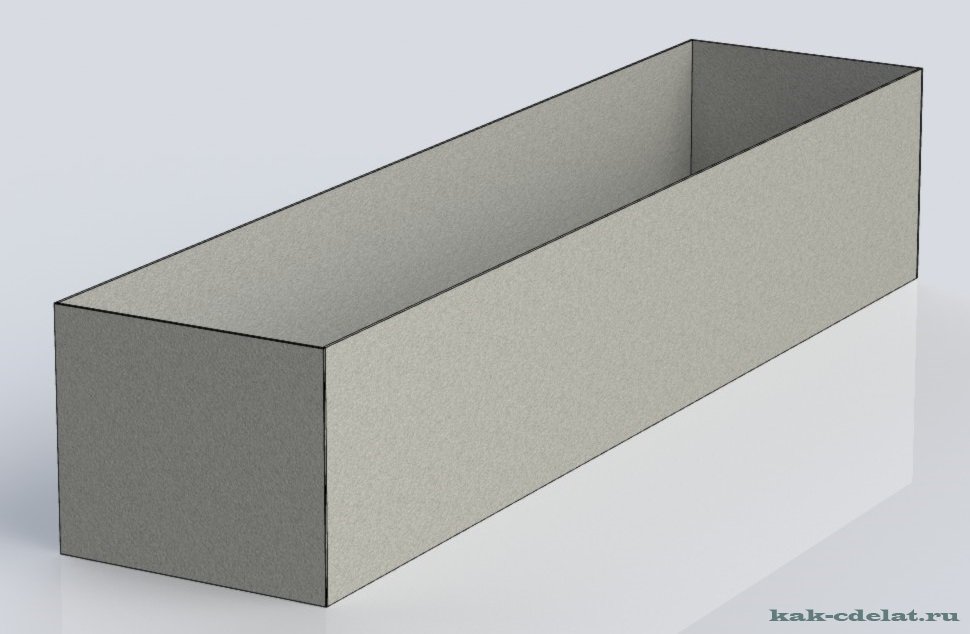

3. Выставим в нужном положении нижнюю и правую боковую стенки, по аналогии с п.2.

Как сделать оружейный сейф своими руками чертежи

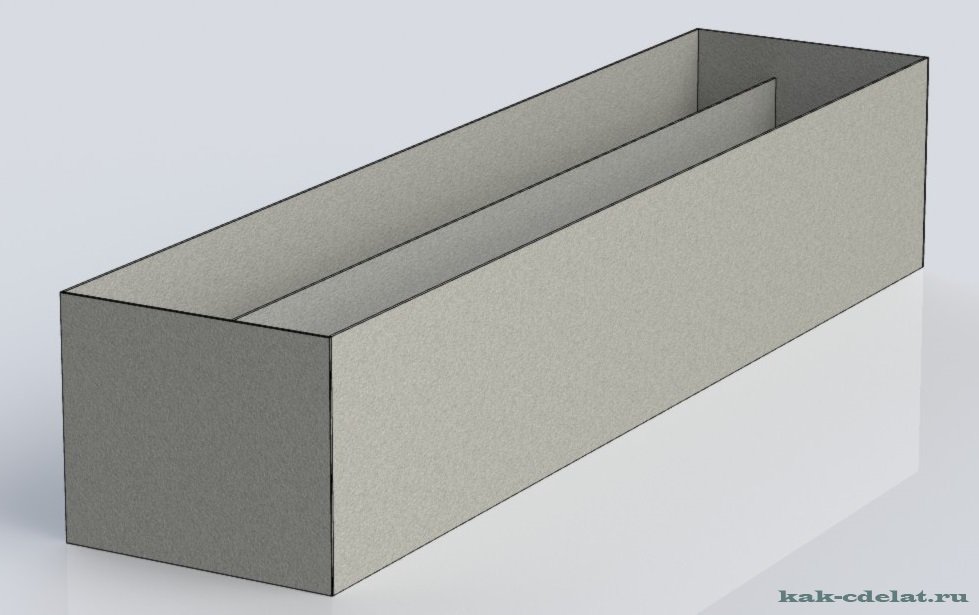

4. Выставим в нужном положении боковую стенку внутренних полок сейфа и зафиксируем ее в правильном положении по аналогии с п.2.

Как сделать оружейный сейф своими руками чертежи


5. Проверим все углы сваренной конструкции. Убедившись в том, что все размеры и углы соответствуют чертежам, приступаем к свариванию конструкции (с внутренней стороны) по линии стыков.

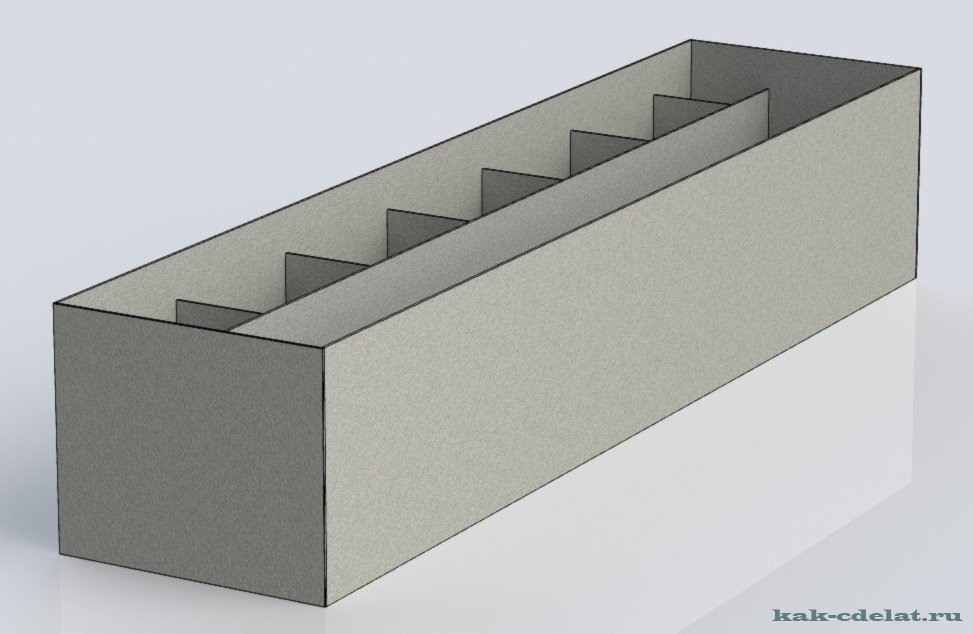

6. Установим полки на нужном расстоянии друг от друга и приварим их к корпусу сейфа.

Как сделать оружейный сейф своими руками чертежи

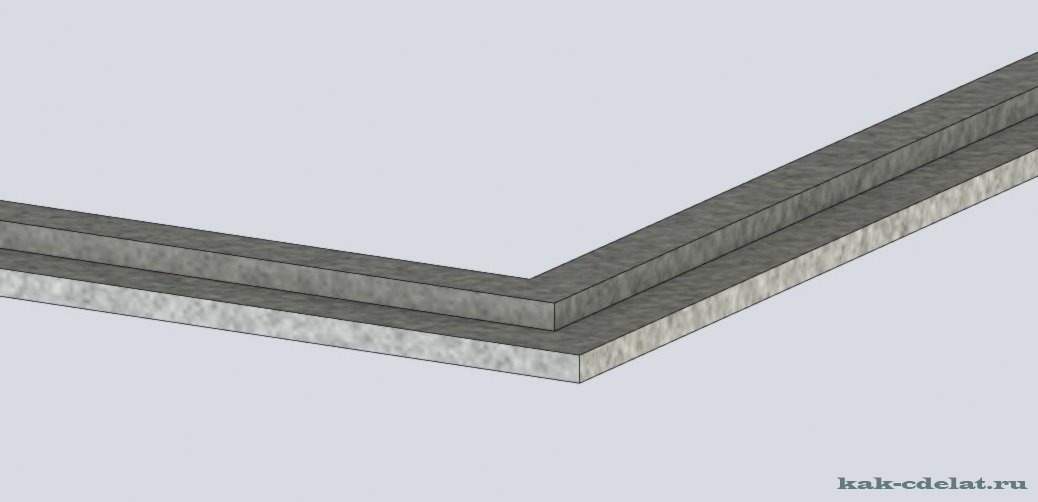

7. Сварим дверную коробку из большой и малой рамки.

Как сделать оружейный сейф своими руками чертежи

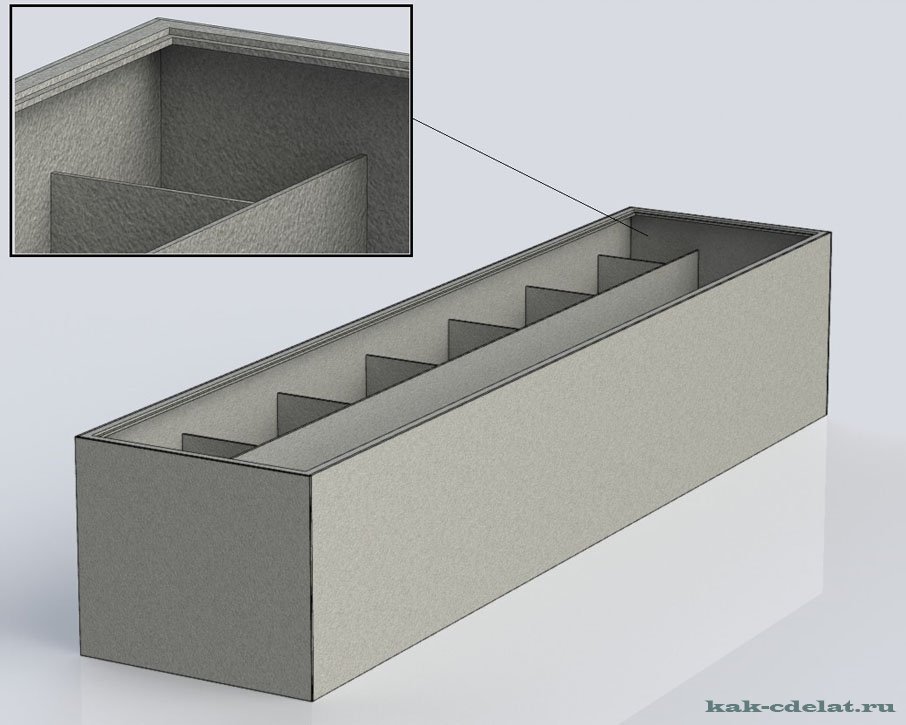

8. С лицевой стороны приварим дверную коробку. Сварной шов ложем с внутренней стороны конструкции.

Как сделать оружейный сейф своими руками чертежи


9. Внутри дверной коробки приварим скрытые петли – «папы».

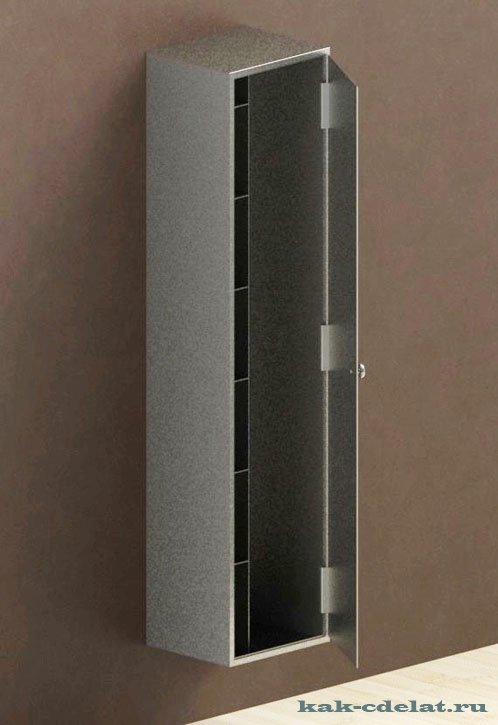

10. Навешиваем на петли дверь. Если все правильно сделать, зазор между дверью и коробкой – составит один миллиметр по всему периметру.

Как сделать оружейный сейф своими руками чертежи


11. Зашкурим стыки металлических пластин.
12. Обработаем конструкцию антикоррозионным покрытием.
13. Нанесем лакокрасочный слой.
14. Вставим замок.

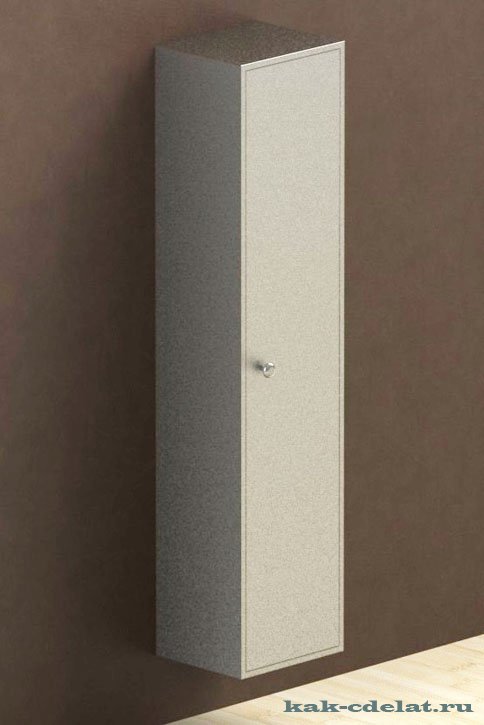

15. Оружейный сейф прикрепим к стене при помощи анкерных болтов.

Как сделать оружейный сейф своими руками чертежи


Как сделать оружейный сейф своими руками – не так уж и сложно. Один из вариантов конструкции, которая защитит ваше оружие и боеприпасы от несанкционированного проникновения.
