Как сделать деревянный ковш для бани своими руками

Категория: Инвентарь
2747
3


Как сделать деревянный ковш для бани своими руками в виде маленькой бочки, подробно рассмотрим в представленной статье.

На рисунке представлена конструкция ковша в разрезе:

Как сделать деревянный ковш для бани своими руками


1. Дощечка.
2. Ручка.
3. Донышко.
4. Металлический обруч.

ДОЩЕЧКА

Как сделать деревянный ковш для бани своими руками


Изготавливается из деревянной планки размером 10 х 21 (мм), боковые грани которой сточены под углом 12° с наклоном к центру. Все планки торцуем в рабочий размер 80 (мм). Снизу фрезеруем паз глубиной 4 (мм) и шириной 8 (мм). Скруглим острые углы торцовых граней.

Справка:
Количество планок может быть любым, в рассматриваемом примере – 15 штук.
Рассчитаем угол наклона боковых граней: 360 / 15 / 2 = 12°
Желательно выбирать такое количество планок, чтобы угол был целым числом. Такой угол легко выставлять на обрабатывающем оборудовании.


РУЧКА

Как сделать деревянный ковш для бани своими руками


Изготовим из деревянной строганной доски 15 х 75 х 380 (мм). Форма ручки может быть любой, главное – это удобство в эксплуатации. Скруглим острые углы. На конце ручки просверлим сквозное отверстие, в которое вденем веревочную петлю.

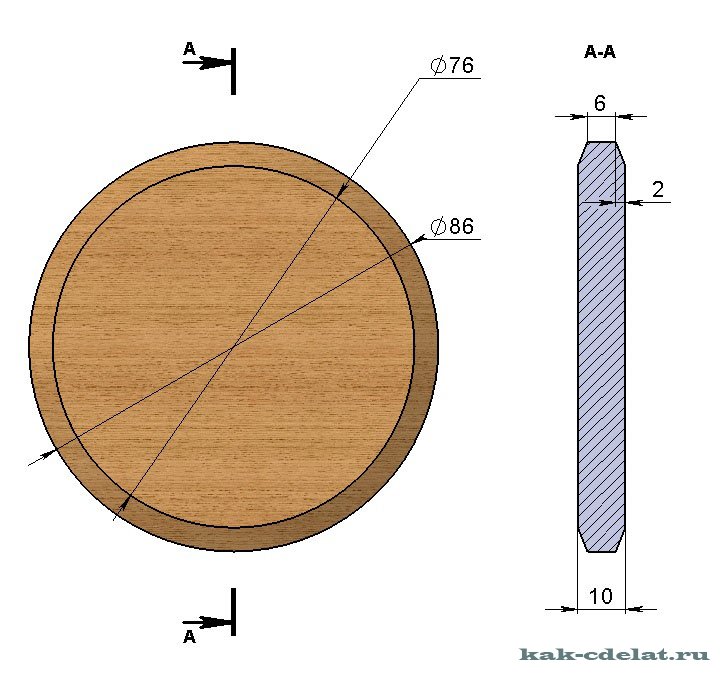

ДОНЫШКО

Как сделать деревянный ковш для бани своими руками


Вырежем лобзиком из строганной доски 10 х 90 (мм). Торец донышка, по окружности сточим до размера 6 (мм) до радиуса к центру 76 (мм).

Порядок сборки, или как сделать деревянный ковш для бани своими руками:

1. В дощечке, к которой будем крепить ручку, просверлим два крепежных отверстия Ø 4 (мм) под саморез с прессшайбой острый 4,2 х 25 (мм).
2. Соберем все дощечки вокруг дна, чтобы дно входило в пазы дощечек.
3. Сожмем собранную конструкцию шпагатом.
4. Из стальной упаковочной ленты (холоднокатаная низкоуглеродистая, мягкая) М-Т-Ш-0,40Х20 ГОСТ 3560-73, изготовим обручи.
5. В обручах просверлим по три сквозных отверстия Ø 1,6 (мм) под строительные гвозди П 1,6×25 ГОСТ 4028-63.
6. Снизу прибьем обруч на расстоянии 5 (мм) от нижнего торца ковша.
7. Сверху прибьем обруч на расстоянии 10 (мм) от верхнего торца ковша.

Справка:
Для крепления верхнего обруча, гвозди укоротим до длины 8 (мм).
Два отверстия по краям ленты соединяются в одно на планке крепления ручки.


8. Саморезами с прессшайбой прикрепим ручку к деревянному ковшу.
9. Опустим изделие в воду.

Как сделать деревянный ковш для бани своими руками


Через некоторое время дощечки разбухнут, и имеющие щели пропадут.
