Как сделать деревянное колесо своими руками, чертежи конструкции, и ее составные части.

Изготовление любого колеса начинаем с построения чертежа. В рассматриваемой модели бандаж обода изготовим из металлической трубы 325х4 ГОСТ 10704-91. Бандаж ступицы применять не будем, так как диаметр обода имеет относительно небольшой размер.

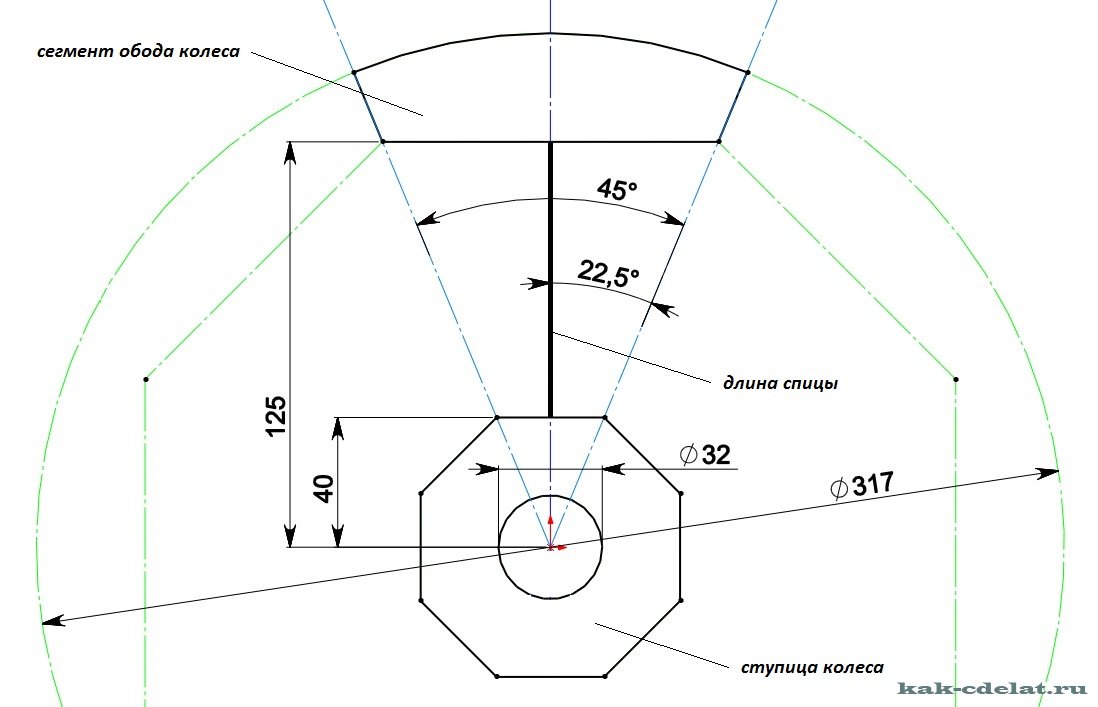

Начнем с построения чертежа

Как сделать деревянное колесо своими руками чертежи


где размеры даны в миллиметрах:

Ø317 – внутренний диаметр бандажа обода
Ø32 – внешний диаметр втулки под установку подшипника 60101 ГОСТ 7242-81
125 – расстояние от цента до стороны восьмиугольника обода
40 – расстояние от цента до стороны восьмиугольника обода
45° – получаем расчетным путем 360° / 8 = 45°

Количество сторон в правильном многоугольнике, означает количество спиц в деревянном колесе.
Мы убедились в том, что меняя пять перечисленных значений, можно спроектировать любую конструкцию
Имея на руках эскизный проект, задача (как сделать деревянное колесо своими руками) значительно упрощается.

Перейдем к деталировке конструкции:

БАНДАЖ ОБОДА

Как сделать деревянное колесо своими руками чертежи


ВТУЛКА ПОД УСТАНОВКУ ПОДШИПНИКА

Как сделать деревянное колесо своими руками чертежи


Втулка должна вставляться в отверстие ступицы без люфта и натяга.

Как сделать деревянное колесо своими руками чертежи


Подшипник вставляем в втулку придерживаясь рекомендаций ГОСТ 3325-85, где устанавливаются требования к посадочным поверхностям.

Как сделать деревянное колесо своими руками чертежи


Деревянные детали изготовим из дерева твердых пород, хорошо высушенного, без сучков, трещин и видимых повреждений.




СЕГМЕНТ ОБОДА

Как сделать деревянное колесо своими руками чертежи


СТУПИЦА

Как сделать деревянное колесо своими руками чертежи

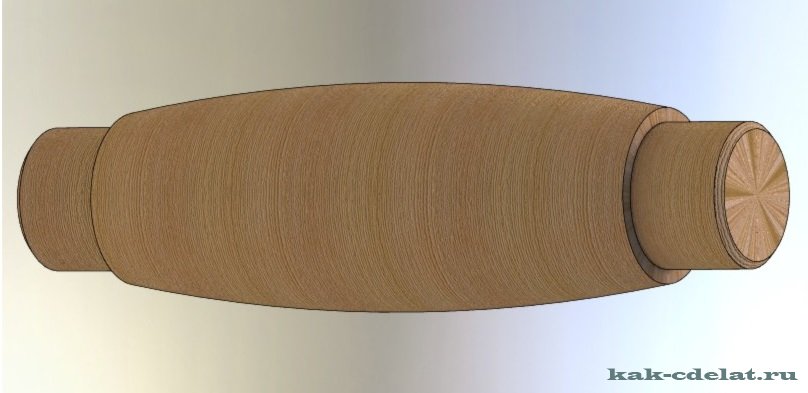

СПИЦА

Как сделать деревянное колесо своими руками чертежи


ШКАНТ

Как сделать деревянное колесо своими руками чертежи


ЭЛЕМЕНТЫ КРЕПЕЖА

Бандаж обода зафиксируем к сегментам обода восьмью шурупами 6х25 ГОСТ 1145-80
Втулки под установку подшипников прикрепим к ступице шестью шурупами 2х16, того же ГОСТа

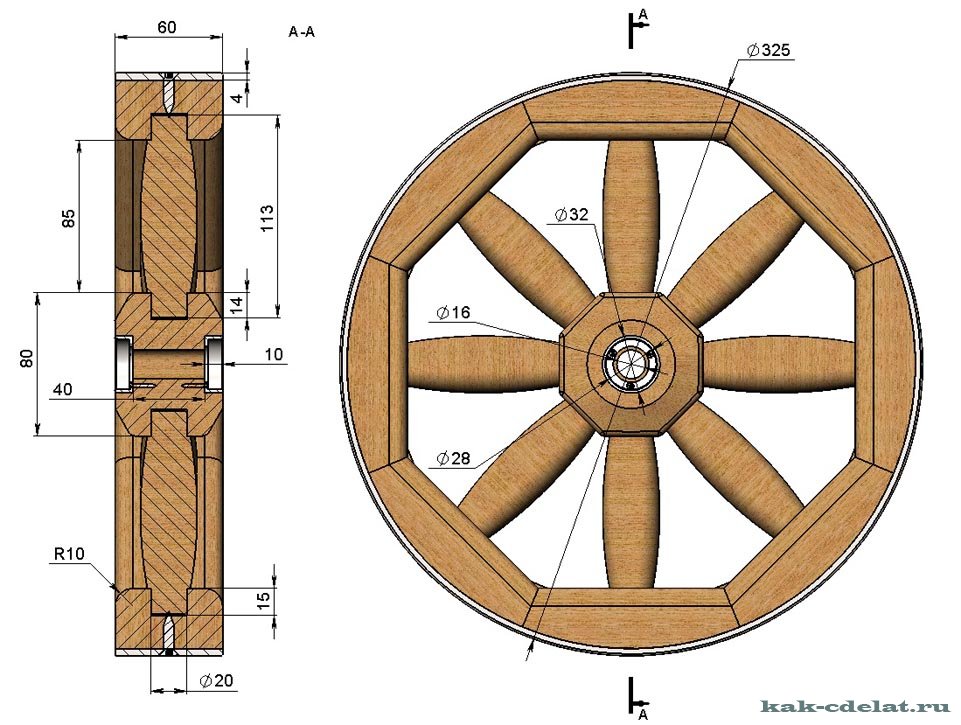

Как сделать деревянное колесо своими руками чертежи


Как сделать деревянное колесо своими руками для садовой одноколесной тачки или телеги, вроде ни чего сложного нет – но при условии наличия соответствующего инструмента и оборудования. Детали должны быть изготовлены по чертежу, строго выдерживая геометрические размеры, иначе при сборке – возникнут серьезные проблемы.

Как сделать деревянное колесо своими руками чертежи


Сборку начинаем со ступицы, вставляем в отверстия спицы, на спицы одеваем сегменты обода, на сегменты натягиваем бандаж из трубы, вставляем шканты в пазы сегментов обода. Если при сборке все детали стали на свое место, разберите конструкцию, и повторите сбору с использованием клея по дереву.

После полного высыхания клея обработайте конструкцию мелкой наждачной бумагой и покройте ее декоративным антисептиком. Получится довольно неплохое колесо.
