Как сделать мебельный щит своими руками, технология склеивания ламелей в домашней мастерской.

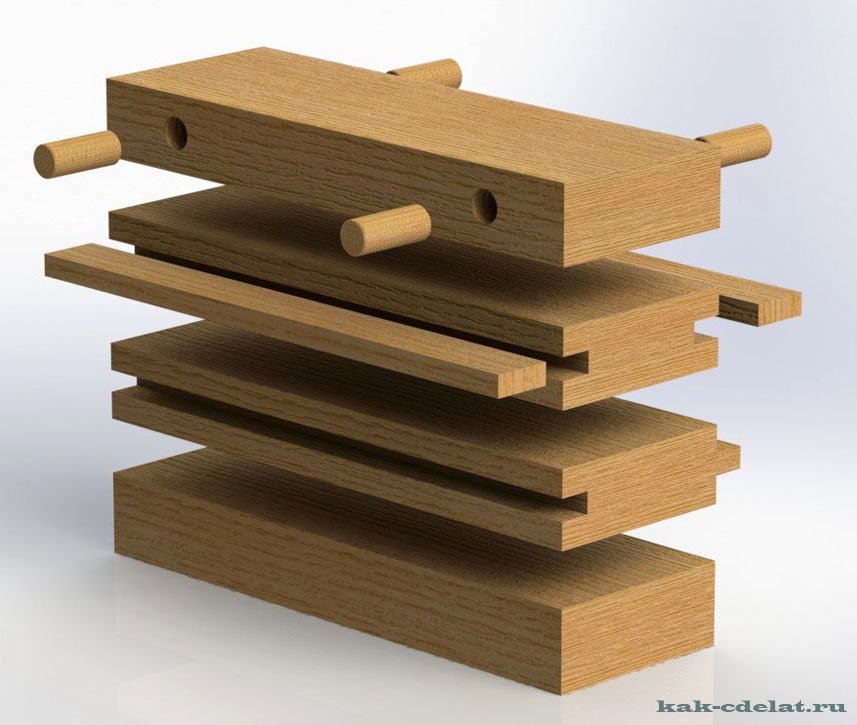

Рассмотрим несколько вариантов склеивания древесины.

СОЕДИНЕНИЕ ГЛАДКИХ ТОРЦЕВЫХ ПОВЕРХНОСТЕЙ


Как сделать мебельный щит своими руками технология склеивания


Рабочие размеры заготовки

Как сделать мебельный щит своими руками технология склеивания


Где:

А – ширина
S – толщина
So – толщина после окончательной обработки
Sp – припуск на окончательную обработку

So = S – 2 Sp = А…⅓ A = 12…60 (мм)
Sp = 2…3 (мм)
А = 12…150 (мм)

СОЕДИНЕНИЕ В ШПУНТ


Как сделать мебельный щит своими руками технология склеивания


Рабочие размеры заготовки

Как сделать мебельный щит своими руками технология склеивания


Sh – толщина кромки
Si – толщина паза и шпунта
L – ширина шпунта
Li – ширина паза

Sh = Si = ⅓ So
L = ½ So
Li = L + 1мм

СОЕДИНЕНИЕ НА РЕЙКУ


Как сделать мебельный щит своими руками технология склеивания


Рабочие размеры заготовки

Как сделать мебельный щит своими руками технология склеивания


Si – толщина паза и рейки
L – ширина рейки

L = So
Li = ½ L + 1..2мм

СОЕДИНЕНИЕ НА ШКАНТ


Как сделать мебельный щит своими руками технология склеивания


Рабочие размеры заготовки

Как сделать мебельный щит своими руками технология склеивания


В – расстояние от края бруска до центра шканта
С – расстояние между шкантами
D – диаметр отверстия и диаметр шканта
L – длина шканта
Li – глубина отверстия под шкант

D = ⅜…⅝ So
L = 2,5…6 D
Li = ½ L + 1..2мм
В = 2…3 D
С = 150…200 (мм)




В качестве дополнительной информации можно посмотреть ГОСТ 9330-76 и выбрать другие типы соединений.

Как сделать мебельный щит своими руками, технология склеивания и последовательность выполнения работ:

• сушка обрезного пиломатериала до столярной влажности 8…12%
• поиск и вскрытие дефектов поверхностей пиломатериала
• разрезание заготовок по ширине с удалением дефектных мест
• разрезание заготовок по длине с учетом их корректировки по расположению волокон

Справка:
Волокна на поверхности ламелей необходимо подбирать по направлению.
Волокна на торцах ламелей необходимо обращать в разные стороны.


• нарезка ламелей в нужный размер
• фугование ламелей и получение необходимого профиля торцевой поверхности

Справка:
Во время фугования доски, необходимо убедиться в том, что угол распила будет составлять 90°.


• подготовка реек или шкантов
• нанесение клея на поверхности и склеиваемых деталей

Как сделать мебельный щит своими руками технология склеивания


• разрезание щита после высыхания клея
• калибровка и шлифование (получение окончательной формы)

Как сделать мебельный щит своими руками технология склеивания


Естественно выполнение перечисленных работ возможно только при наличии специального деревообрабатывающего оборудования и приспособлений.

В дополнение ко всему, посмотрим видеоматериал.
