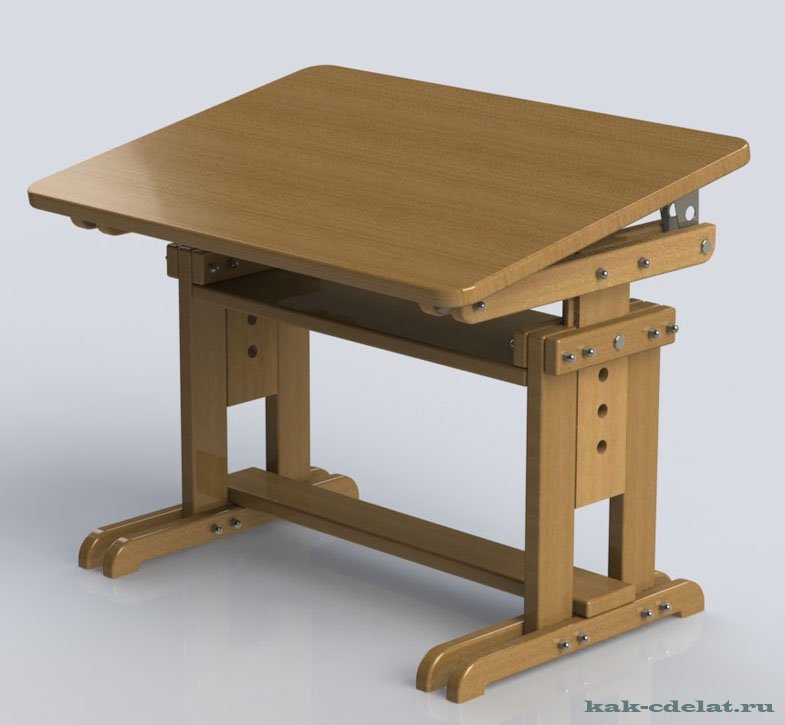

Детская парта своими руками, чертежи, описание и порядок ее сборки. Предлагаемая модель, сможет длительное время послужить вашему ребенку до старших классов обучения.

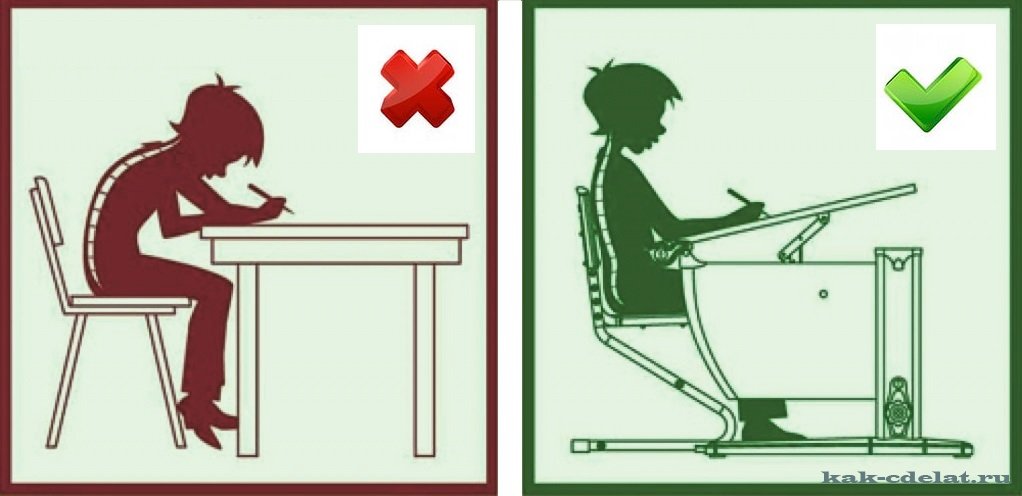

Если ваш ребенок пошел в школу, значит перед вами остро встает вопрос о выборе рабочего стола или парты для его нормального развития. Правильная осанка и уменьшение напряжений на глаза, требуют индивидуального подхода при выборе рабочего места, способного подстраиваться под рост каждого школьника.

Детская парта своими руками чертежи

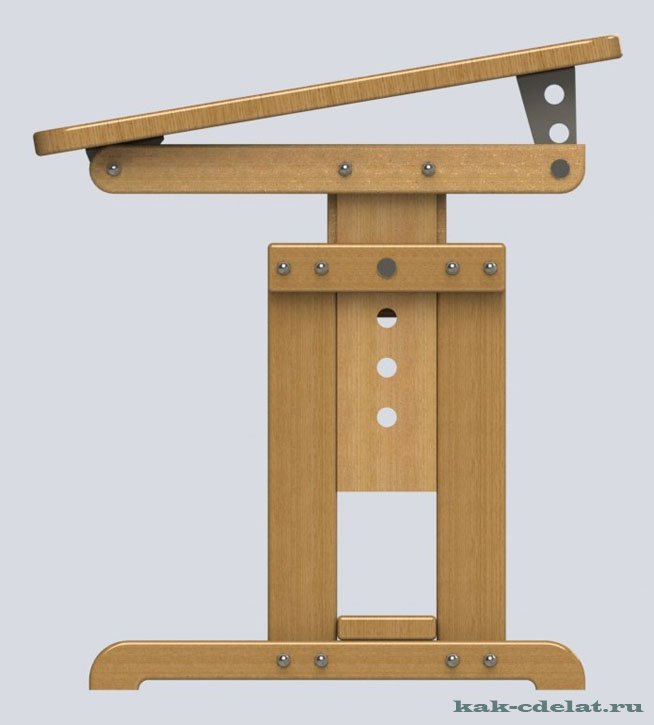

Вид сбоку (максимальное выдвижение стола)

Детская парта своими руками чертежи

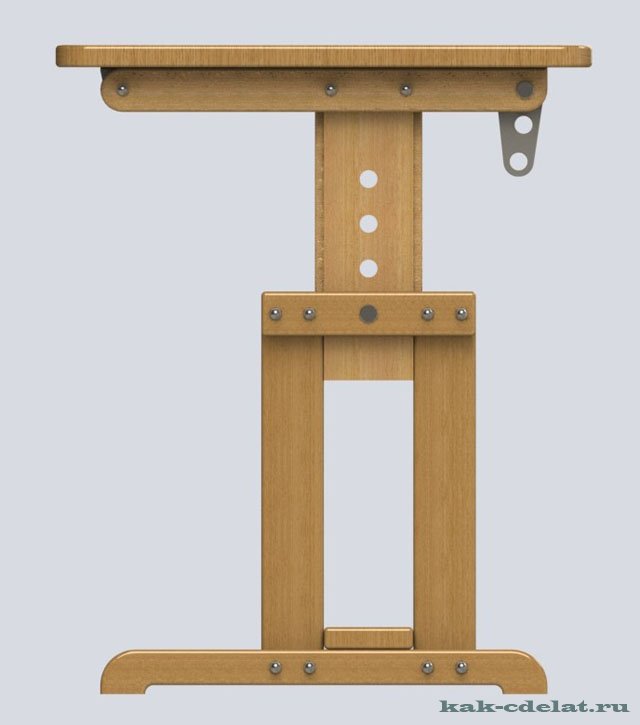

Вид сбоку (минимальное выдвижение стола с поворотом столешницы)

Детская парта своими руками чертежи

Представленная модель позволяет:


  • регулировать высоту стола от 570 до 720 (мм), шаг регулировки составляет 50 (мм)
  • регулировать угол наклона стола от 0° до 90° (максимальный угол установлен теоретически), шаг регулировки составляет 5°

Детская парта своими руками чертежи

Рекомендуемые установки угла наклона:

- рисование от 0° до 5°
- письмо от 10° до 15°
- чтение от 20° до 30°

Составные части детской парты:


  • основание
  • механизм подъема столешницы
  • столешница

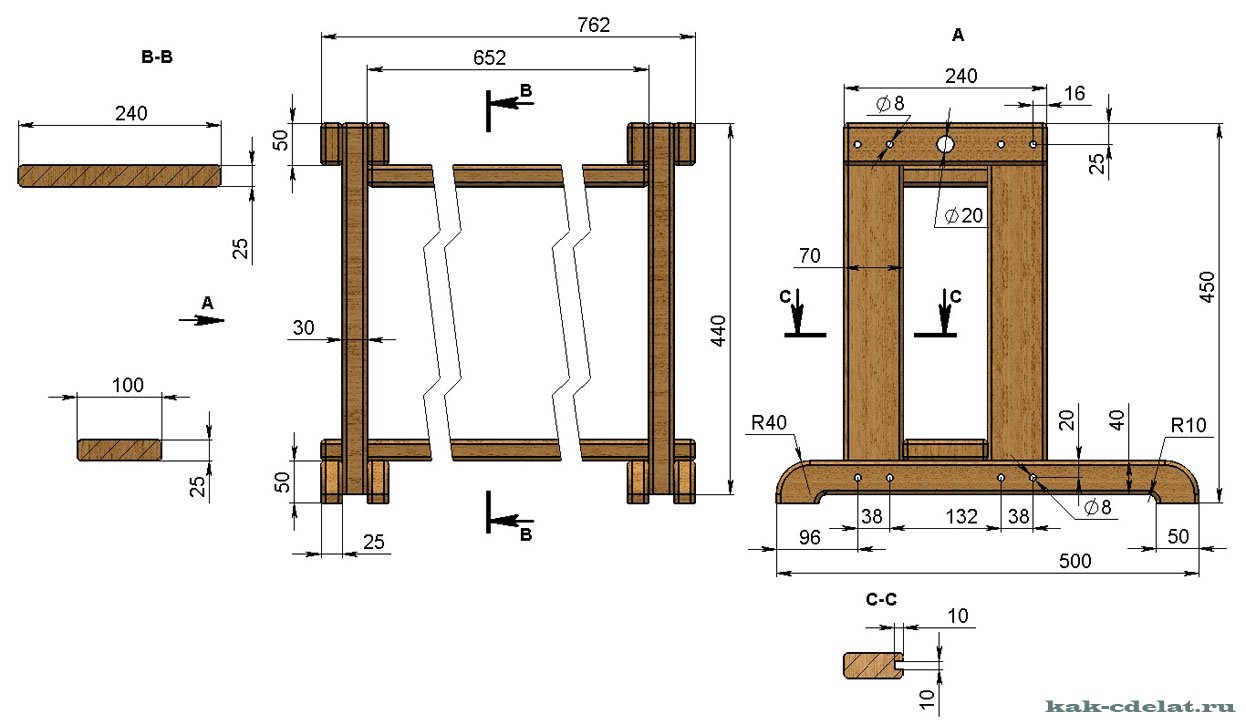

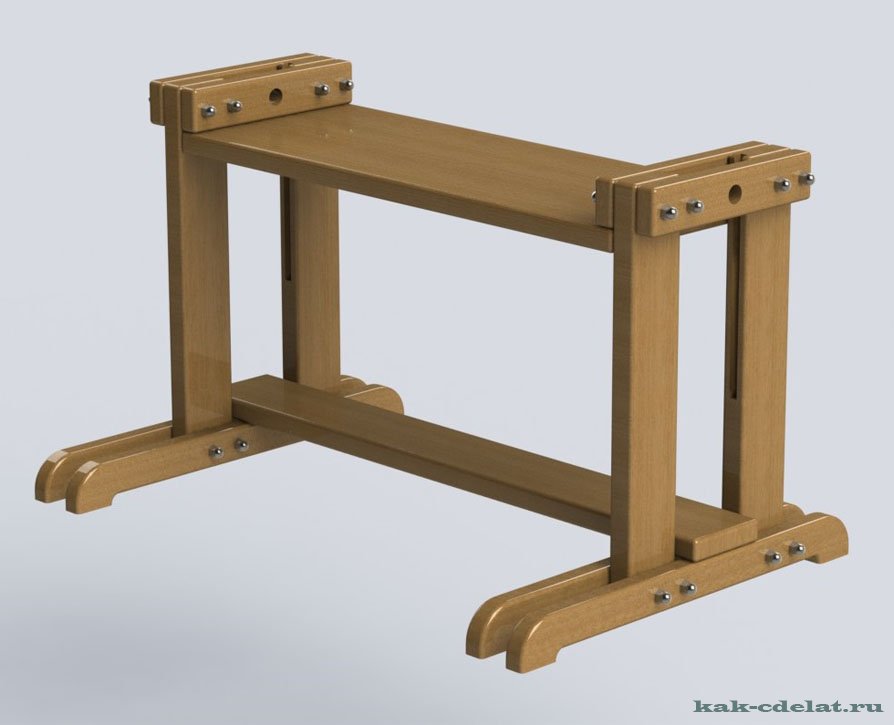

ОСНОВАНИЕ

Детская парта своими руками чертежи

Детская парта своими руками чертежи


Изготовим из строганной доски. С внутренней стороны направляющей доски, в торце фрезеруем паз размером 10х10 (мм). Острые грани деталей скруглим. Скрепим детали ножек между собой при помощи:


под резьбу М8.

Верхнюю полку и подставку под ноги, прикрепим к ножкам саморезами по дереву или конфирматами.

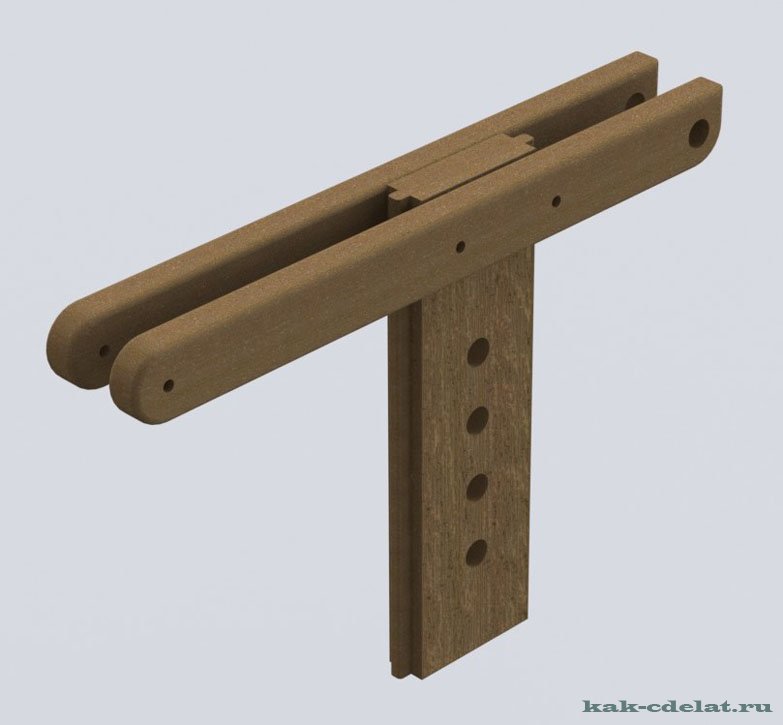

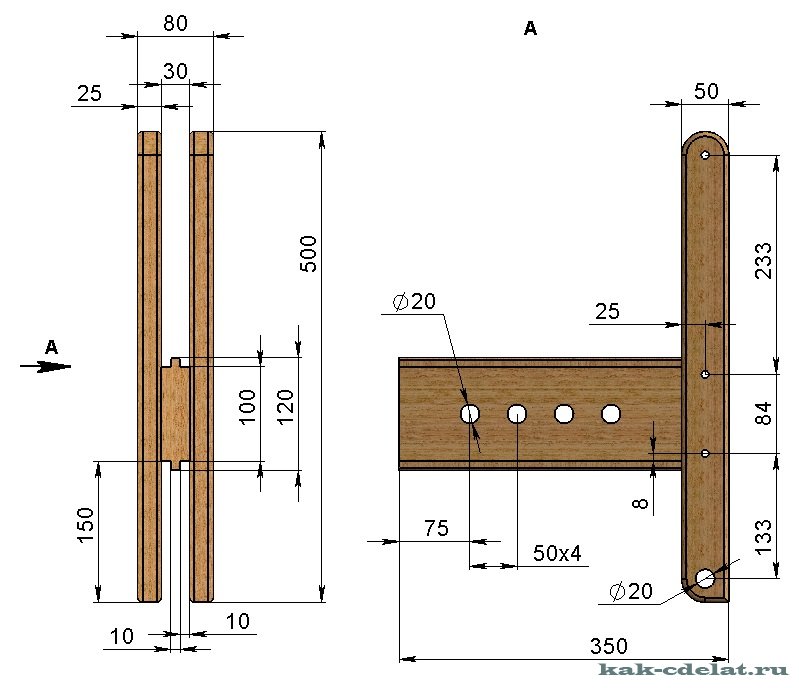

МЕХАНИЗМ ПОДЪЕМА

Детская парта своими руками чертежи

Детская парта своими руками чертежи


Изготовим из строганной доски. С наружных сторон направляющей доски, в торце фрезеруем пазы по краям размером 10х10 (мм). По центру сверлим сквозные отверстия диаметром 20 (мм).

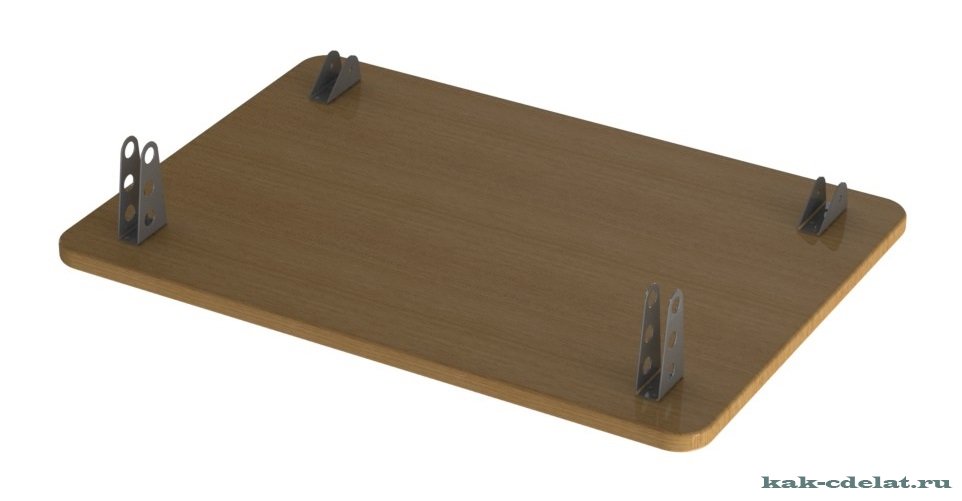

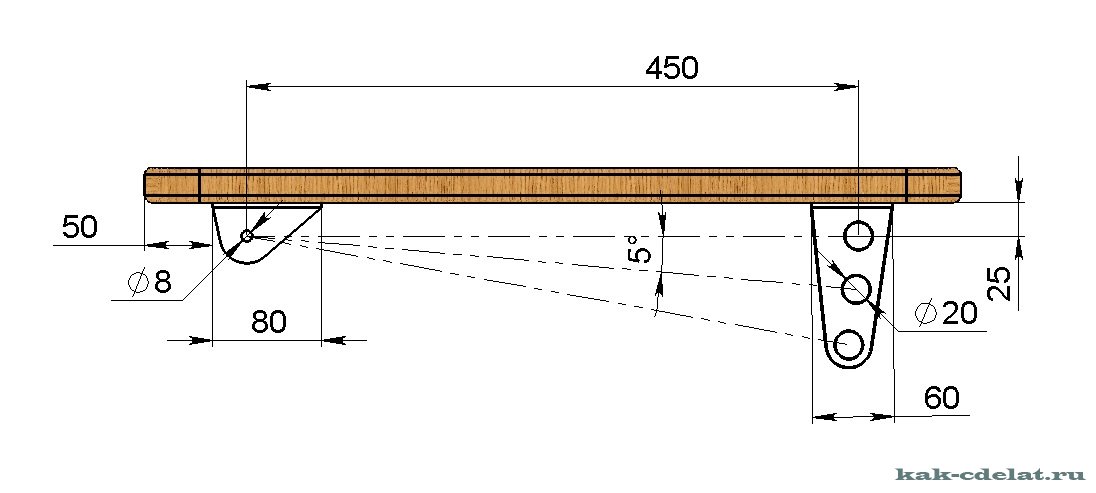

СТОЛЕШНИЦА

Детская парта своими руками чертежи

Детская парта своими руками чертежи


Изготовим из клееной древесины или фанеры.

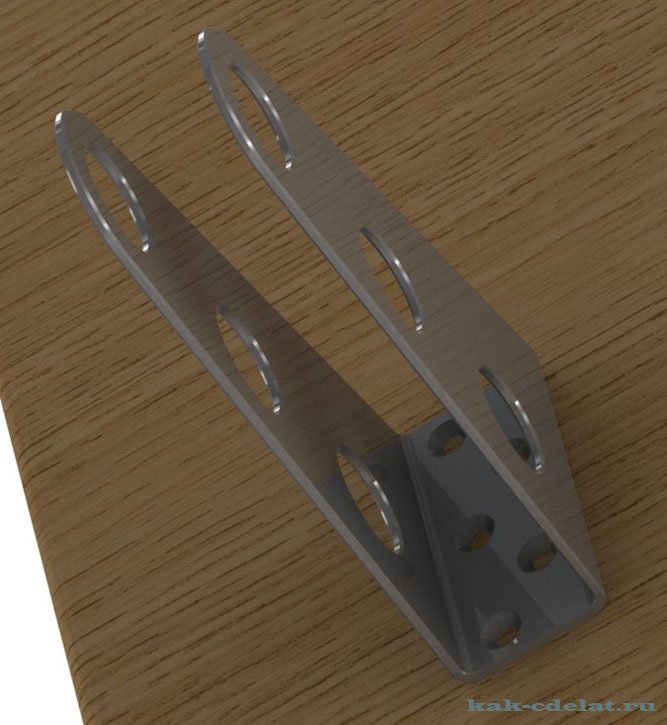

Поворотный механизм изготовим из листового металла толщиной 2 (мм) и прикрепим его к столешнице саморезами по дереву. Как вариант, его можно изготовить из деревянных брусков.

Детская парта своими руками чертежи


Порядок сборки:

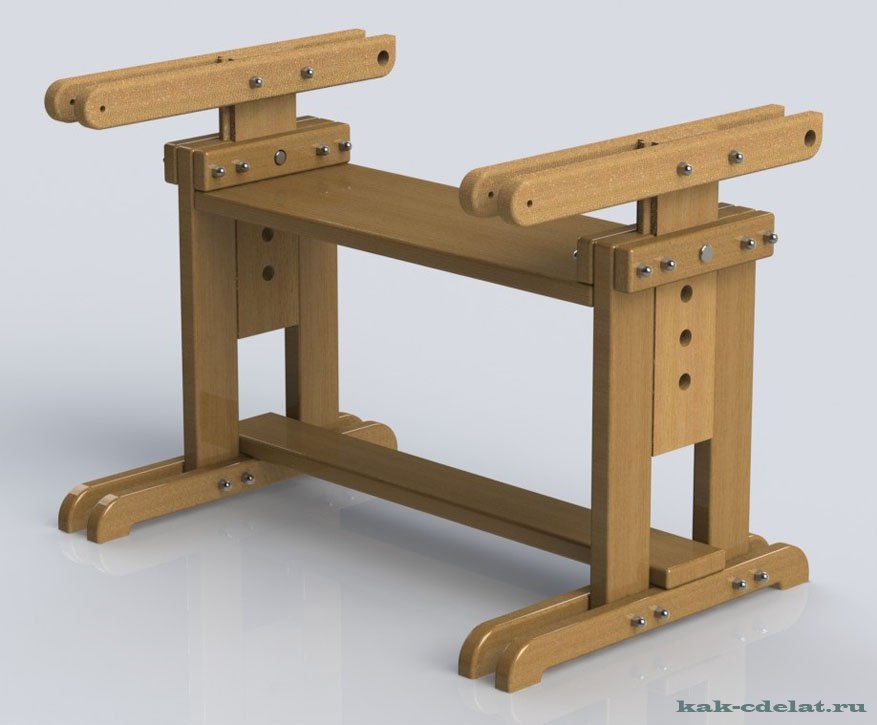

1. Механизм подъема вставляем в пазы основания.

Детская парта своими руками чертежи


2. На подъемный механизм закрепим столешницу при помощи шпилек, шайб и гаек М8.

Детская парта своими руками чертежи


Детская парта своими руками собрана. Используя предложенную концепцию по проектированию и построению конструкции, можно самому доработать и дополнить модель различными полочками, пеналами и стаканами для канцелярских товаров.

Заказать чертеж


Поделитесь с друзьями!

Комментарии
Нюра20 ноября 2014 00:12
Наверное, очень необычно иметь дома школьную парту, а с другой стороны, почему бы и нет. Если ребенку такая идея понравится, можно поставить парту дома вместо письменного стола.
Иван8 февраля 2015 00:19
Заметил, что столы подобные очень подорожали. Да и найти парту для ребенка, которую можно отрегулировать, достаточно сложно. Сделал по инструкции сам, теперь сын делает уроки с комфортом.
Иван10 февраля 2015 15:02
Очень полезная вещь спасибо вам!!!!!!!
Ирина1 марта 2015 00:12
Достойная конструкция детской парты!
Самое удачное, на мой взгляд, что она легко превращается в конторку. За конторкой ребенок не сидит в статической позе, а стоит. Таким образом, формируется правильная осанка у ребенка, значение которой сложно переоценить.
Марина19 марта 2015 00:17
Еще в детстве отец своими руками сделал мне парту и у меня никогда не было проблем с осанкой, поэтому как только наша малышка пойдет в школу, обязательно попрошу мужа сделать для нее парту именно по этому чертежу. Поскольку этот чертеж мне кажется будет наиболее удобным для ребенка.
Максим8 мая 2015 06:43
я бы сделал подставку для ног с наклоном
Леон17 февраля 2016 13:18
В разделе "механизм подъёма" допущена ошибка в размерах.
Так же в разделе "столешница" нет габаритных размеров самой столешницы.
По моим расчётам размеры столешницы 810 х 610 мм
