Самодельная бетономешалка из бочки



Самодельная бетономешалка из бочки, незаменимый помощник при выполнении бетонных работ.

Устройство бетономешалки мы рассматривали ранее, а теперь перейдем к пошаговой сборке конструкции.

1. Основное требование – бочка должна вращаться на валу вокруг своей оси без биений, для чего необходимо точно разметить и просверлить сквозные отверстия под вал по центру доньев.

Найдем центр у дна бочки, для этого:

а) Точно измерим длину окружности не растягивающимся шнуром.
б) Разделим длину шнура на четыре равные части.
в) Отметим четыре точки на окружности и проверим точность расстановки точек, расстояние между ними должно быть равным.
е) Проведем линии, соединяя две противоположные точки между собой.

Пересечение двух линий образуют точку, которая будет являться искомым центром окружности.


2. Разметим и просверлим по три отверстия для крепления каждой гребенки (лопасти). Они необходимы для ускорения и улучшения процесса перемешивания компонентов, загруженных в самодельную бетономешалку из бочки.

Самодельная бетономешалка из бочки

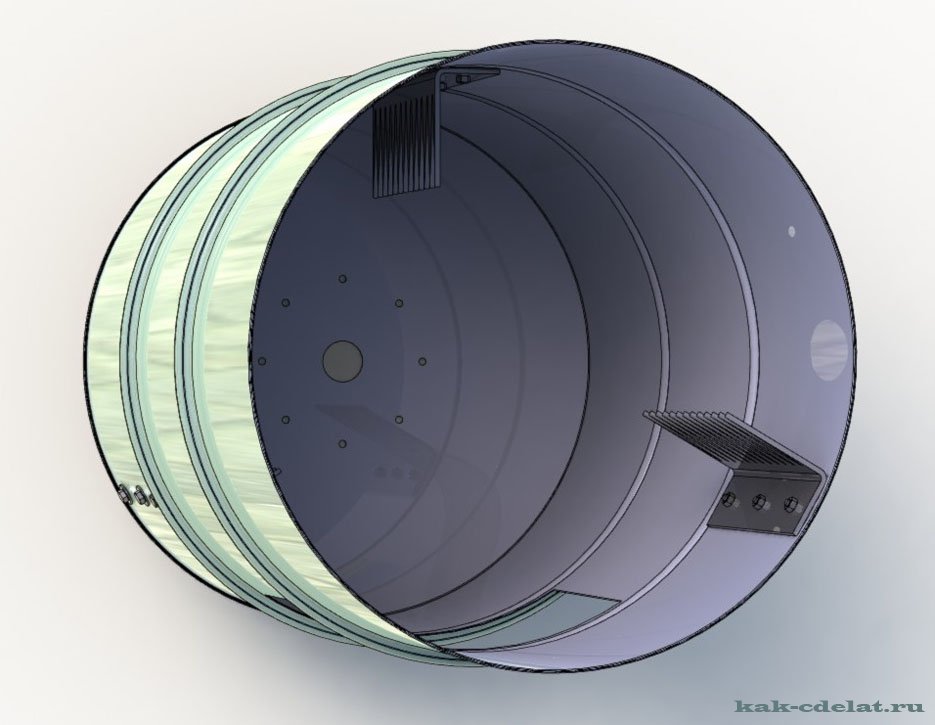

3. Вырежем аккуратно в бочке люк и закрепим три гребенки (лопасти) с внутренней ее стороны. Материал, оставшийся после вырезания люка, будем в дальнейшем использовать для изготовления крышки.

Самодельная бетономешалка из бочки


4. Вставим в центральные отверстия доньев вал.

Самодельная бетономешалка из бочки


5. С внутренней стороны доньев, на вал одеваем внутренние фланцы.

Самодельная бетономешалка из бочки


6. С наружной стороны доньев:

- с одной стороны на вал одеваем наружный фланец

Самодельная бетономешалка из бочки


- с другой стороны на вал одеваем наружный фланец с зубчатым венцом

Самодельная бетономешалка из бочки


Звездочкой на чертеже указан размер используемого зубчатого венца от обода маховика. Необходимо помнить, что шестерня венца и шестерня бендикса стартера должны соответствовать друг другу (модуль зуба одинаковый).




7. Наружные фланцы крепим к валу при помощи штифтов 12х60 ГОСТ 3128-70.

8. Через отверстия наружных фланцем, просверлим сквозные отверстия диаметром восемь миллиметров в доньях. Соединим болтами М8, шайбами и гайками внутренний и наружный фланцы. Такое соединение усилит стенку дна и не допустит его разрыва во время работы.

Вот так примерно, должно у нас получиться.

Самодельная бетономешалка из бочки


9. Варим раму.

Самодельная бетономешалка из бочки


10. Вставляем вал в корпуса подшипников, затем привариваем их к раме за специальные «уши».

Самодельная бетономешалка из бочки


11. Собираем подшипниковый узел.

Так как, самодельная бетономешалка из бочки будет работать в тяжелых условиях, то необходимо хорошо защитить подшипники качения от пыли, грязи и песка. Конструкция подшипникового узла, хорошо справиться с поставленной задачей.

В следующей статье:"Как сделать бетономешалку своими руками из бочки" рассмотрим деталировку и сборку привода.
