Бетономешалка из бочки своими руками чертежи



Бетономешалка из бочки своими руками, чертежи, схемы, формулы расчетов.

Предложенная модель, значительно ускорит и упростит процесс приготовления бетонного раствора.

Ранее, в цикле статей опубликованных на сайте, мы подробно знакомили читателей о том, как сделать бетономешалку своими руками. В предложенной статье рассмотрим устройство привода бетономешалки, чертежи деталей и порядок сборки.

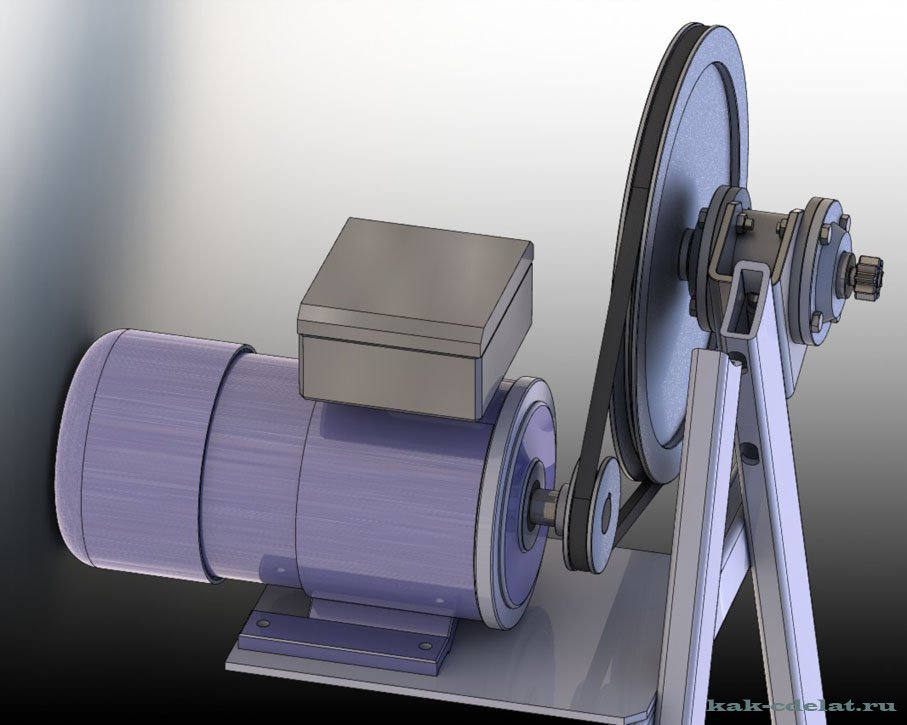

1. Соберем подшипниковый узел ведущей малой шестерни, который состоит:

Бетономешалка из бочки своими руками чертежи


а) нестандартные детали:

- шестерня бендикса приваренная к валу (незабываем – шестерню бендикса подбираем в паре с венцом маховика, звездочкой на чертеже указан размер вала под используемую шестерню);

Бетономешалка из бочки своими руками чертежи


- подшипниковый корпус;

Бетономешалка из бочки своими руками чертежи


- сальниковая крышка;

Бетономешалка из бочки своими руками чертежи


- втулка;

Бетономешалка из бочки своими руками чертежи


- кронштейн крепления (выполнен из стандартной прямоугольной трубы 40х80х5 (мм))

Бетономешалка из бочки своими руками чертежи


б) стандартные детали:

- манжеты 1.1-25х42-1 ГОСТ 8752-79;
- подшипники 1204 ГОСТ 28428-90;
- шпонка 6х6х22 ГОСТ 23360-78 для шкива;
- шлицевая круглая гайка М16х1,5 ГОСТ 11871-88;
- стопорная шайба 16.02 ГОСТ 11872-89.



Для лучшего восприятия, посмотрим на рисунок подшипникового узла в разрезе

Бетономешалка из бочки своими руками чертежи


2. Кронштейн крепления корпуса подшипникового узла, закрепим болтами к стойке рамы, в которой имеются пазы, позволяющие двигать кронштейн вверх или вниз относительно стойки рамы, что позволяет выставить необходимый зазор между ведущей и ведомой шестернями.
3. На вал установим шпонку и ведомый шкив клиноременной передачи. Шкив зажмем шлицевой гайкой и зафиксируем ее стопорной шайбой.

Бетономешалка из бочки своими руками чертежи


4. На электродвигатель устанавливаем ведущий шкив, используя шпоночное соединение.

Бетономешалка из бочки своими руками чертежи


5. На шкивы ГОСТ 20889-88 одеваем ремень клиновидный нормального сечения Z(0) по ГОСТ 1284.1-89, внутренняя длина которого, согласно произведенных расчетов, составит 900 (мм).
6. На плите крепления имеются пазы для натяжения ремня. Установим двигатель в нужное положение и закрепим его к плите болтами.

Бетономешалка из бочки своими руками чертежи


Бетономешалка из бочки своими руками по представленным чертежам собрана. Чтобы было все понятно, рекомендуем ознакомиться со всеми предложенными статьями цикла.

Справка:

Если засыпать в бочку сто пять литров сухой смеси, добавить в нее пятнадцать литров воды, то выход бетонного раствора составит примерно около семидесяти литров. Песок цемент и щебень (по занимаемому объему) весят примерно одинаково.
