Ручная лебедка своими руками чертежи

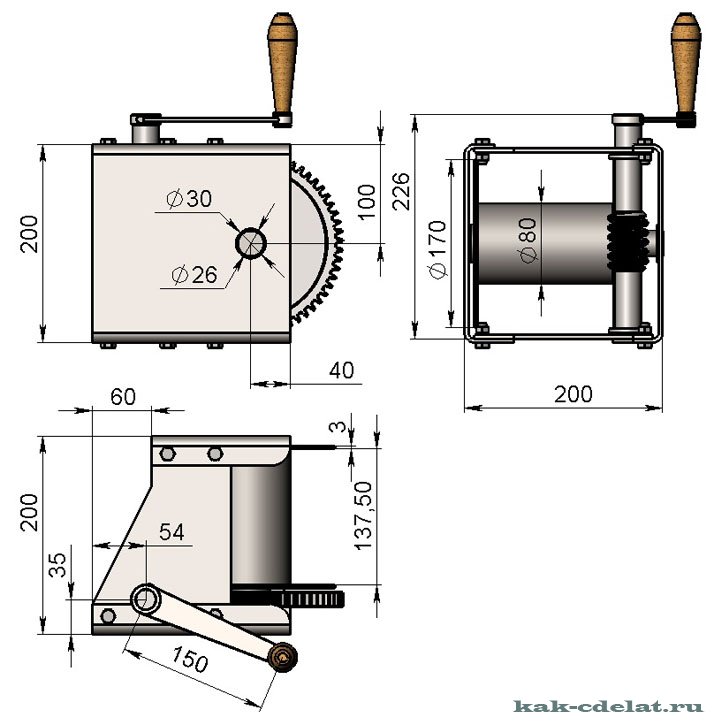

Ручная лебедка своими руками, чертежи предлагаемой конструкции носят обзорный характер, так как размеры червячной передачи зависят от геометрии используемого вала и шестерни глиста.
Преимущества предлагаемой конструкции:
• высокий уровень безопасности при работах
• не нужен дополнительный стопорный механизм
• небольшие габаритные размеры
• минимум деталей
• сборка и разборка конструкции занимает минимум времени
• высокий уровень безопасности при работах
• не нужен дополнительный стопорный механизм
• небольшие габаритные размеры
• минимум деталей
• сборка и разборка конструкции занимает минимум времени
Из чего же состоит ручная лебедка:
• шестерни глиста
• вал намотки троса
• латунная втулка
• корпус
• ручка
ШЕСТЕРНИ ГЛИСТА
Выбираем с учетом расчетной грузоподъемности лебедки. Зная их геометрические размеры, по предложенной схеме, можно изготовить простой механизм подъема грузов.
ВАЛ НАМОТКИ ТРОСА
Конструкцию можно сделать цельной или сварной из нескольких деталей.
ЛАТУННАЯ ВТУЛКА
Обеспечивает скольжение вала во время его вращения. Такое конструктивное решение подойдет для выполнения временных работ. Если механизм необходимо использовать постоянно – втулку необходимо заменить подшипниками качения, что в свою очередь значительно усложнит конструкцию и увеличит финансовые вложения. В случае необходимости (по мере их выработки) втулки можно заменить. Это гораздо дешевле.
КОРПУС
Изготовим из швеллера гнутого стального неравнополочного ГОСТ 8281-80 и листового металла ГОСТ 19903-74. В нашем примере использован швеллер 200х50х30х4 (мм) и листовой металл толщиной 4 (мм). Корпус состоит из длинного и короткого швеллеров, скрепленных между собой левой и правой пластинами при помощи болтового соединения М8.
РУЧКА
Изготовлена из металла с деревянной вставкой. Ручка крепится к валу при помощи штифта 10х36 ГОСТ 3128-70.
Порядок сборки
1. На вал с обеих сторон надеваем латунные втулки.
2. На втулки одеваем металлические пластины.
3. Металлические пластины крепим к длинному швеллеру:
- болтами DIN 933;
- пружинными шайбами ГОСТ 6402-70;
- гайками ГОСТ 5915-70.
Размер крепежа под резьбу М8.
4. На вал намотки вставляем шпонку и насаживаем шестерню, затем одеваем металлическую втулку.
5. С обеих сторон вала намотки надеваем латунные втулки.
6. Со стороны шестерни, вал вставляем в длинный швеллер.
7. С обратной стороны надеваем на латунную втулку короткий швеллер и крепим его к пластинам болтами, пружинными шайбами и гайками М8.

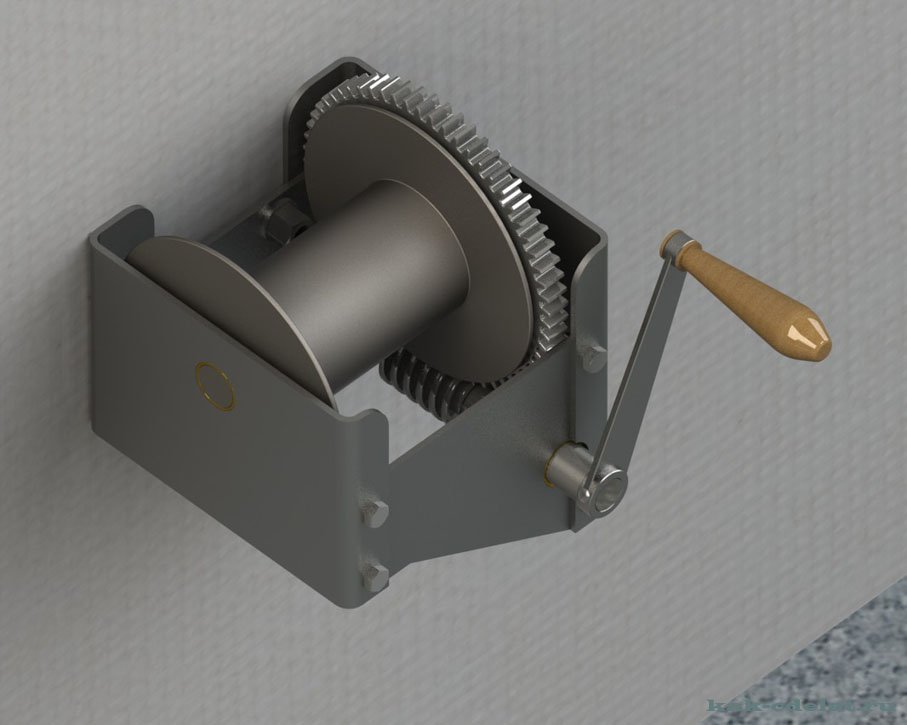

Ручная лебедка своими руками собрана. Крепим ее к стене гаража.
Чтобы уменьшить нагрузку на барабан лебедки, необходимо использовать систему блоков (полиспастные механизмы).
Из представленных рисунков видно, что используя полиспастные механизмы, можно снизить нагрузку на барабан в четыре раза.
