Как сделать вибростол своими руками чертежи



Как сделать вибростол своими руками, чертежи, схемы, описание.

Основное назначение вибростола

Вибрация стола, позволяет выгнать лишний воздух из бетонного раствора, что в свою очередь улучшает прочностные свойства бетонного изделия.

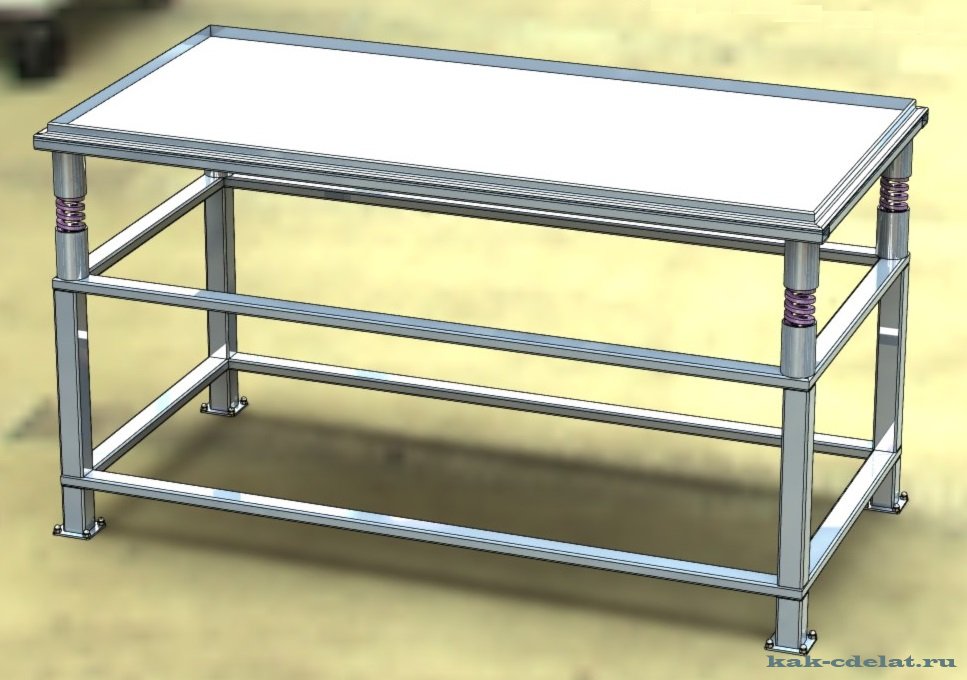

Из каких же узлов состоит конструкция:

• основание (металлический каркас)
• столешница (рабочая плоскость стола)
• пружины (круглого или прямоугольного сечения)
• вибратор (площадочный однофазный вибратор)

ОСНОВАНИЕ

Как сделать вибростол своими руками чертежи


Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм) ГОСТ 8645-68
• труба металлическая квадратная 50х50х3 (мм) ГОСТ 8639-82
• труба металлическая 63,5х3,5 (мм) ГОСТ 8734-75
• листовой металл толщиной 4 (мм) ГОСТ 19903-74

И так, как сделать вибростол своими руками по представленному чертежу?

Как сделать вибростол своими руками чертежи


Из труб нарежем заготовки необходимой длины. Из листового металла нарежем квадратные заготовки и просверлим в каждой (по углам) четыре сквозных отверстия. Все детали сварим между собой и получим жесткое основание, которое закрепим к поверхности пола при помощи анкерного соединения.

СТОЛЕШНИЦА

Как сделать вибростол своими руками чертежи


Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм)
• труба металлическая 63,5х3,5 (мм)
• уголок металлический горячекатаный равнополочный 25х25х3 (мм) ГОСТ 8509-93
• листовой металл толщиной 3 (мм)
• листовой металл толщиной 5 (мм)



По представленному чертежу

Как сделать вибростол своими руками чертежи


Подготовим заготовки и сварим их между собой. Уголок, приваренный по периметру стола, будет являться его границей, и удерживать форму во время работы механизма.

Как сделать вибростол своими руками чертежи


Снизу стола приварим металлическую пластину с посадочными отверстиями под вибратор.

Как сделать вибростол своими руками чертежи


ПРУЖИНЫ

Как сделать вибростол своими руками чертежи


Выбираем из стандартного ряда производителей ГОСТ 18793-80, жесткость которых принимаем исходя из эксплуатационных нагрузок.

ВИБРАТОР

Как сделать вибростол своими руками чертежи


Выбираем из модельного ряда отечественных производителей, можно использовать марку ИВ-99Е

Технические характеристики:

• рабочее напряжение, В – 220
• сила потребляемого тока, А – 1,9
• потребляемая мощность, Вт – 250
• вес, кг – 14,5

Схема подключения – в руководстве по эксплуатации вибратора.

Порядок сборки:

1. Закрепляем к полу основание.

Как сделать вибростол своими руками чертежи


2. В трубы по углам вставляем пружины.
3. Закрепляем снизу столешницы вибратор.
4. Столешницу устанавливаем на пружины трубами вниз.

Как сделать вибростол своими руками чертежи


Как сделать вибростол своими руками, чертежи и подробное описание конструкции под рукой, осталось только желание, и выделить немного свободного времени.
