Как сделать флюгер своими руками из металла



Как сделать флюгер своими руками из металла, который будет служить долгие годы и придаст вашему строению индивидуальность и законченный вид.

Символика изделия может быть различной: эмблема; герб; животные; флаг и многое другое, т.е. все то, что лучше подчеркнет вашу индивидуальность и вкус.

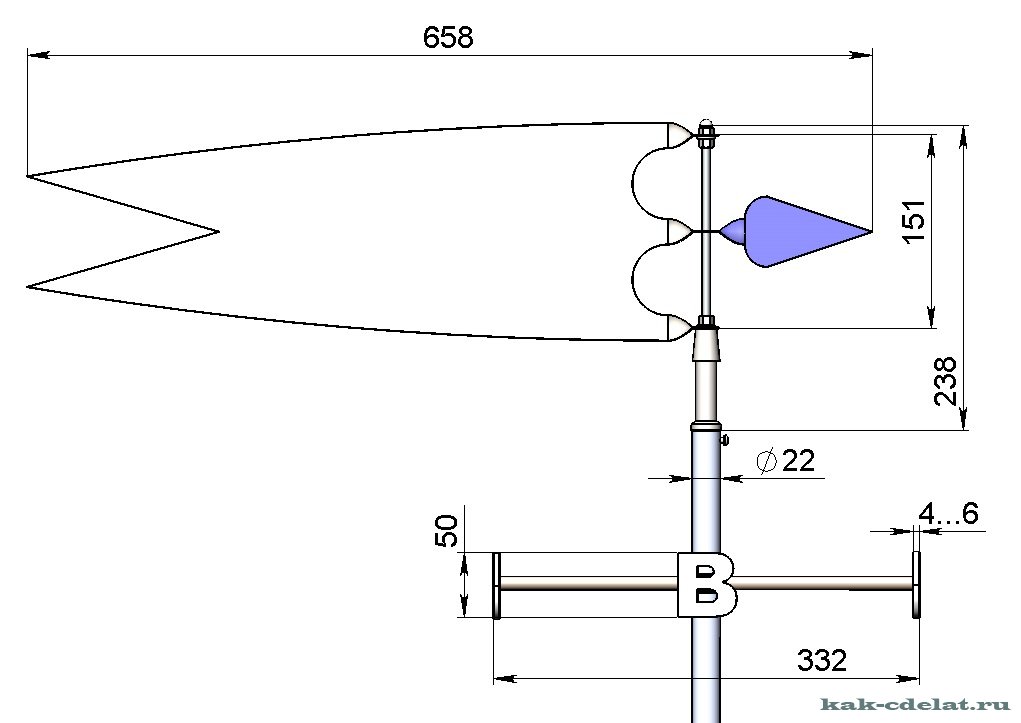

Посмотрим на общий вид конструкции изображенной на рисунке, которая состоит из четырех основных частей:

Как сделать флюгер своими руками из металла


• крепление флюгарки
• поворотный механизм
• указатель направлений сторон света
• труба крепления корпуса поворотного механизма

КРЕПЛЕНИЕ ФЛЮГАРКИ

Как сделать флюгер своими руками из металла


1. Гайка колпачковая М6 ГОСТ 11860-85.
2. Флюгарка.

Выполнена из тонколистовой стали с полимерным покрытием ГОСТ Р 52146-2003, толщиной 1,0...1,5 (мм) в виде стрелки с широким задним оперением. Со стороны стрелки, флюгарка имеет две крепежные пластины по краям, закрученные под углом 90° и одну пластину по центру, закрученную под углом 180°, окончание которой, выполнено в виде стрелки.

Как сделать флюгер своими руками из металла


3. Гайки шестигранные с буртиком М6 ГОСТ 8918-69.
4. Резьбовая штанга М6 DIN 975.

ПОВОРОТНЫЙ МЕХАНИЗМ

Как сделать флюгер своими руками из металла


1. Ось поворотного механизма.
2. Подшипник шариковый радиальный однорядный 1000086 ГОСТ 8338-75.
3. Корпус поворотного механизма.
4. Втулка внутренняя.
5. Втулка наружная.
6. Гайка прорезная М6 ГОСТ 5932-72.
7. Проволока Ø 1,8 (мм), фиксирует гайку в нужном положении.



Сборочный чертеж поворотного механизма

Как сделать флюгер своими руками из металла


УКАЗАТЕЛЬ НАПРАВЛЕНИЙ СТОРОН СВЕТА

Как сделать флюгер своими руками из металла


1. Буквы.
2. Стержень.
3. Крепежная муфта.

Крепежная муфта выполнена в виде металлического кольца, в котором по центру цилиндрической поверхности, просверлены четыре сквозных отверстия Ø 8…10 (мм) на одинаковом расстоянии друг от друга. В отверстия вставлены металлические стержни. К стержням закрепляются буквы, вырезанные из металлического листа толщиной 2…3 (мм). Все детали скрепляем между собой варкой, или другим, удобным для вас способом.

ТРУБА КРЕПЛЕНИЯ

Ось изготовлена из металлической трубы 22х2 ГОСТ 8734-75.

Порядок сборки узлов, или как сделать флюгер своими руками из металла. На рисунке изображена часть конструкции в собранном виде.

Как сделать флюгер своими руками из металла


Резьбовая штанга (1) вворачивается в ось поворотного механизма (4). Нижняя часть крепления флюгарки (3) прижимается шестигранной гайкой (2) к оси поворотного механизма (4). Корпус поворотного механизма (5) вставляется в трубу крепления (7). Винтом с цилиндрической скругленной головкой М4 ГОСТ 11644-75 (6), фиксируется корпус поворотного механизма с трубой крепления.

Как сделать флюгер своими руками из металла


На примере представленного материала, можно сделать флюгер своими руками любой формы, все зависит от вашего воображения.
