Как сделать двери из алюминиевого профиля

Категория: Металлоконструкции
731
0


Как сделать двери из алюминиевого профиля своими руками. Рассмотрим конструкцию в виде каркаса, обтянутую прочным материалом по внутреннему периметру.

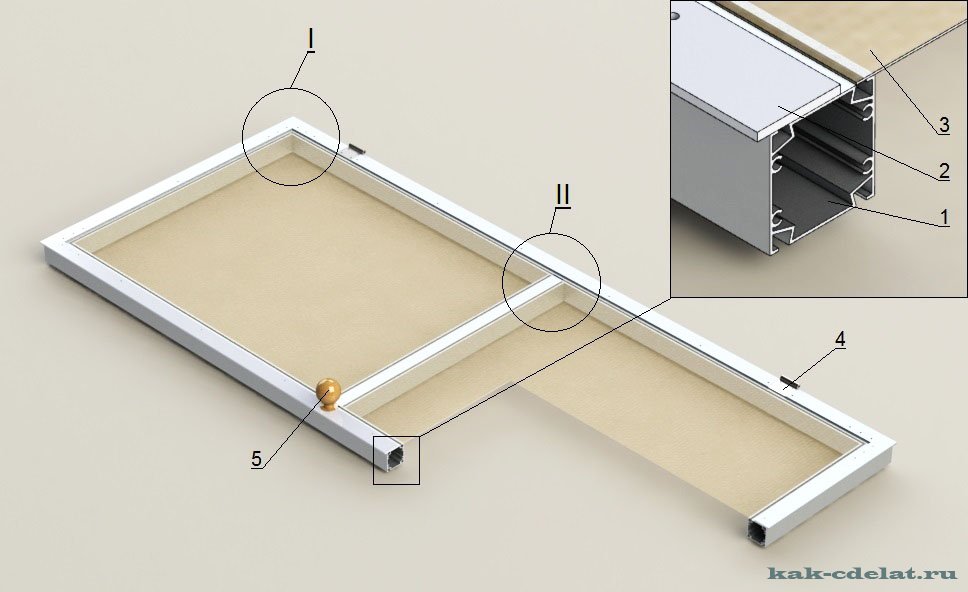

На рисунке изображено устройство двери и ее составные части.

Как сделать двери из алюминиевого профиля


1. Квадратный или прямоугольный профиль.
2. Алюминиевая пластина.
3. Материал (сверхпрочная москитная сетка, ткань, полимеры).
4. Дверная петля.
5. Ручка с замком.
6. Саморез шурупами с шестигранной головкой DIN 7504K.
7. Заклепка вытяжная распорная.

I – угловое соединение с использованием соединительных углов
II – торцевое соединение с использованием уголков

Технология изготовления двери из алюминиевого профиля

1. Согласно чертежам, торцуем алюминиевые заготовки нужного размера под заданным углом.

Как сделать двери из алюминиевого профиля


Справка:
Торцуем заготовки болгаркой на специальном приспособлении, позволяющем делать точные разрезы под разными углами.
Точность реза влияет на качество изделия и внешний вид.





2. Изготовим закладные изделия для соединения заготовок (углы, уголки).
3. Произведем соединение алюминиевых профилей.
4. Зафиксируем дверные петли к профилю каркаса вытяжными распорными заклепками. Петли подбираем и устанавливаем таким образом, чтобы дверное полотно плотно прилегало к дверной коробке и закрывало зазор между коробкой и дверью.
5. Прикрепим к собранному каркасу дверную ручку.
6. По периметру каркаса двери, прикрепим алюминиевые пластины саморез шурупами с шестигранной головкой DIN 7504K.
7. Внутри каркаса, в пазы профиля, вставим сверхпрочную москитную сетку, и зафиксируем ее резиновым уплотнителем.

Как сделать двери из алюминиевого профиля


Вместо сетки можно использовать прочную ткань или полимерный материал.
8. Двери навесим на дверную коробку.

Как сделать двери из алюминиевого профиля


Собранные двери по предложенной схеме имеют ряд преимуществ:

  • -стойкость к атмосферным воздействиям
  • -легкость, прочность и долговечность
  • -хороший внешний вид
  • -возможность использования в любых климатических условиях, при широком спектре температур и воздействия солнечных лучей
  • -простота в изготовлении
