Деревянная беседка своими руками, чертежи, схемы, этапы выполнения работ и многое другое, в общем все то, что поможет вам, сделать самому представленную конструкцию.

Начнем строительство.


Выбора места.


Спланируем и подготовим площадку и приступаем к разметке.

Деревянная беседка своими руками чертежи


Как видим, разметка непростая, без специального приспособления не обойтись.

Наше приспособление будет состоять из двух брусков:

• длинный брусок (расстояние от центров отверстий – радиус описанной окружности 2002 (мм))
• короткий брусок (расстояние от центров отверстий – длина стороны правильного восьмиугольника 1533 (мм))

Диаметры отверстий в брусках, будут равняться диаметру используемых труб.

Центральную трубу вбиваем в грунт через одно отверстие длинного бруска. Через второе отверстие бруска, вбиваем в грунт трубу № 1.

Деревянная беседка своими руками чертежи


Вынимаем длинный брусок из первой трубы. На эту трубу одеваем короткий брусок. Длинный брусок поворачиваем на сорок пять градусов относительно центральной трубы. Добиваемся совпадений отверстий длинного и короткого брусков и вбиваем в грунт трубу № 2.

Деревянная беседка своими руками чертежи


Таким образом, отметим на грунте центра фундаментных отверстий.

Переходим к устройству правильного фундамента.


Деревянная беседка своими руками чертежи
Облегчим свою работу садовым ручным буром. В грунте просверлим отверстия на глубину промерзания грунта. Вставим в отверстия асбестовые трубы. Все трубы выставим по гидравлическому уровню. Утрамбуем грунт. Вовнутрь асбестовых труб, зальем бетонный раствор. В бетонный раствор, строго горизонтально, вставим и зафиксируем металлические трубы, используя при этом приспособление описанное ранее. Даем время фундаменту затвердеть, минимум три недели.


На фундаментные столбики положим два слоя рубероида.

Деревянная беседка своими руками чертежи




Приступаем к работам по изготовлению каркаса для пола.


Делать его будем из деревянного бруса размером 70 х 150 (мм). Вначале уложим два продольных бруса. Относительно центра, в каждом направлении, вырежем паз размером 75 х 70 (мм) и просверлим сквозное отверстие равное диаметру металлической трубы.

Деревянная беседка своими руками чертежи


Два поперечных бруса изготавливаются так же, как и продольные. Укладываем их сверху.

Деревянная беседка своими руками чертежи


По периметру крепим прямые наклонные элементы, изготовленные из бруса 70 х 150 (мм).

Деревянная беседка своими руками чертежи


Собранный каркас, обработаем защитным составом.

Деревянная беседка своими руками чертежи


Пол можно изготовить из половой или террасной доски.


Периметр пола, делаем на 20…25 (мм) шире периметра каркаса. Расстояние между досками можно сделать 3…5 (мм). Это позволит доскам не удерживать влагу и хорошо вентилироваться.

Деревянная беседка своими руками чертежи

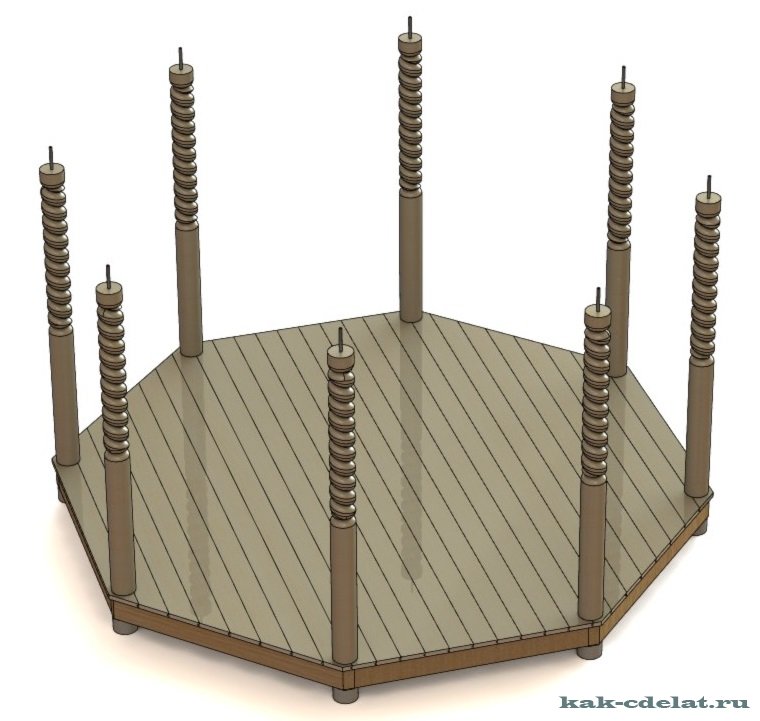

Стойки устанавливаем на металлические трубы

.
Стойки можно изготовить круглого или квадратного сечения. Снизу, прижмем их к полу саморезами. Сверху стоек, по центру, установим металлические трубы, которые должны входить в отверстия стоек с небольшим натягом.

Деревянная беседка своими руками чертежи


Верхний каркас.


Собираем каркас по аналогии с каркасом пола, геометрия которого, полностью совпадает.

Деревянная беседка своими руками чертежи


Выравниваем стойки каркаса перилами. Прибиваем одну рейку на пол, вторую снизу перила.

Деревянная беседка своими руками чертежи


К рейкам прибиваем вагонку.



Деревянная беседка своими руками чертежи


Деревянная беседка потихоньку вырисовывается.

Деревянная беседка своими руками чертежи


Переходим к стропильной части.


Стропила изготовим из того же материала – деревянный брус 70 х 150 (мм).

Деревянная беседка своими руками чертежи


Посмотрим на конструкцию сбоку и обозначим ее габаритные размеры.

Деревянная беседка своими руками чертежи


На стропила закрепим влагостойкую фанеру ГОСТ 3916.1-96. У нас получилась восьми-скатная крыша.

Деревянная беседка своими руками чертежи


Деревянная беседка своими руками построена, используя чертежи. Обработаем конструкцию защитным составом. Кровлю выполним из битумной черепицы или из любого другого материала, который вам больше нравится.

Вроде, в такой постройке будет приятно проводить свободное время, любуясь красотами природы.
