Как сделать печь булерьян своими руками, чертежи конструкции.

Принцип действия предложенной печи следующий:

• на первом этапе – быстрый нагрев, с максимальным расходом используемого топлива.
• на втором этапе – равномерное распределение полученного тепла по всему помещению с минимальным расходом используемого топлива.

Равномерное распределение тепла в предлагаемой конструкции достигается за счет:

1. Огнеупорного кирпича, из которого выложена топка. Шамотный кирпич обладает хорошей теплопроводностью и медленно отдает тепло помещению, тем самым увеличивается КПД.
2. Прямоугольных труб, по которым холодный воздух поступает снизу, быстро проходит по трубам, нагревается и выходит сверху, уже горячим. За счет циркуляции воздуха увеличивается КПД.

Используемый материал для изготовления печи булерьян:

• листовой металл ГОСТ 19903-74, толщиной 5 (мм)
• прямоугольная металлическая труба ГОСТ 8645-68, 40 х 60 х 5 (мм)
• металлическая труба ГОСТ 9941-81, 108 х 4 (мм)
• огнеупорный кирпич ГОСТ 8691-73
• колосниковая решетка
• крепеж для дверок
• электроды

Ну что же, приступим к описанию как сделать печь булерьян своими руками,

Как сделать печь булерьян своими руками чертежи


чертежи перед глазами, весь необходимый материал в наличие, детали сделаны.

Как сделать печь булерьян своими руками чертежи

Требования к сварным швам:

- старайтесь «класть» внутри конструкции;
- должен быть надежным и качественным;
- должен быть непрерывным по всей его протяженности.


1. Сварим боковые стенки из прямоугольных труб (9 коротких, 2 длинных). Крайние трубы будут являться одновременно ножками конструкции. Снизу ножек просверлим сквозные отверстия диаметром 20 (мм) для прохода воздуха через трубы.

Как сделать печь булерьян своими руками чертежи


2. К боковым стенкам привари дно.

Как сделать печь булерьян своими руками чертежи


3. К боковым стенкам и дну приварим переднюю и заднюю стенки.

Как сделать печь булерьян своими руками чертежи


4. На дно уложим огнеупорный кирпич.

Как сделать печь булерьян своими руками чертежи


5. Сверху на кирпич приварим металлическую пластину. В пластине сделаем вырез.

Как сделать печь булерьян своими руками чертежи

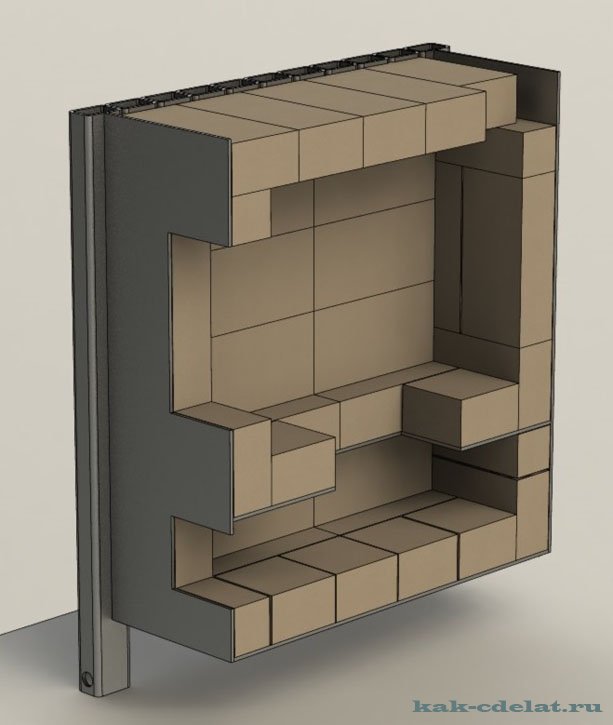

6. На пластину кладем на огнеупорный кирпич.

Как сделать печь булерьян своими руками чертежи


Как класть кирпич и изготовить дверки, описано в статье: "Печь буржуйка своими руками ".



7. Сверху приварим пластину и колено для установки трубы. В трубе или колене, можно установить регулируемую задвижку. Закрывая или открывая задвижку и поддувальную дверцу, устанавливаем оптимальный рабочий режим печи.

Как сделать печь булерьян своими руками чертежи


8. Сверху металлической конструкции, приварим декоративную панель, в которой просверлим сквозные отверстия диаметром 20 (мм).

Как сделать печь булерьян своими руками чертежи


9. Установим топочную и поддувальную дверки.

Как сделать печь булерьян своими руками чертежи


Теперь мы знаем, как сделать печь булерьян своими руками.

Какие же у нее преимущества:

• хороший КПД
• поверхность печи не нагревается до «красна»
• медленно остывает
• проще в изготовлении
