Как сделать лодку деревянную плоскодонку своими руками для небольших поездок на водоемах. Остановимся на небольшой модели, которую можно будет перевозить на багажнике автомобиля или в автомобильном прицепе.

Характеристики плавательного средства:


  • длина, м, 2,918;
  • ширина, м, 1,052;
  • высота, м, 0,400;
  • материал, дерево и фанера;
  • ход, весельный и моторный (маломощный, не более двух лошадиных сил, бензиновый или электрический).

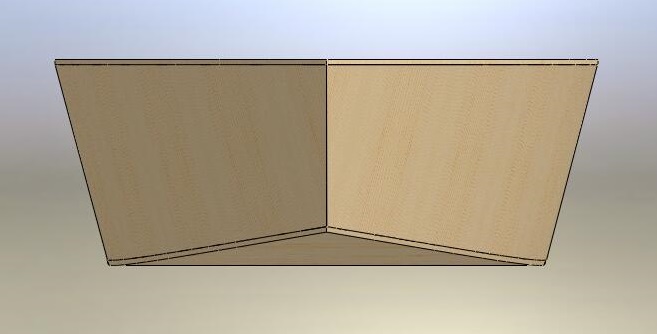

Вид спереди


Как сделать лодку своими руками

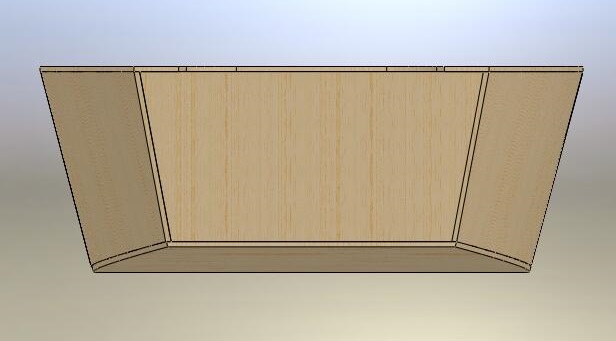

Вид сзади


Как сделать лодку своими руками

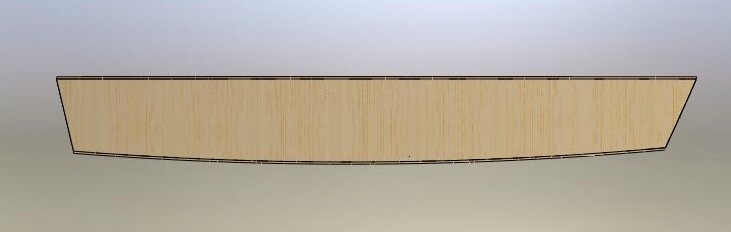

Вид сбоку


Как сделать лодку своими руками

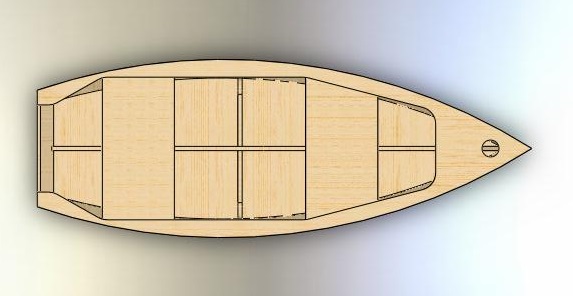

Вид сверху


Как сделать лодку своими руками

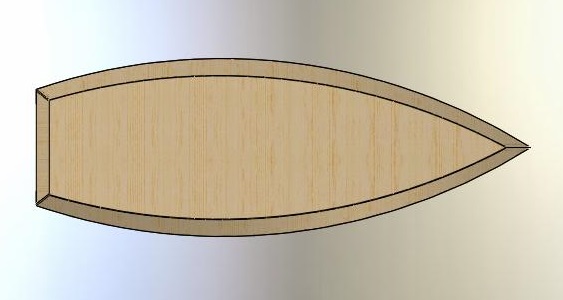

Вид снизу


Как сделать лодку своими руками

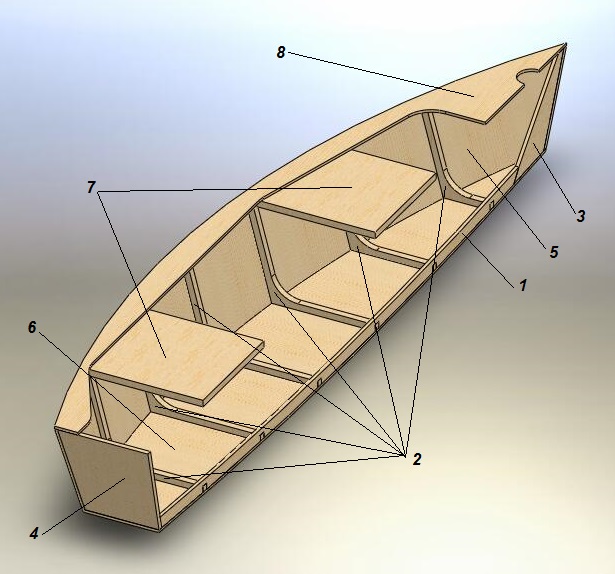

Деталировка лодки деревянной плоскодонки:



Как сделать лодку своими руками


  1. Центральный брусок
  2. Шпангоуты
  3. Носовой элемент
  4. Корма
  5. Борт
  6. Дно
  7. Сиденья
  8. Палуба

Для изготовления лодки будем использовать фанеру марок: ФБС; БС; ФБ, в составе которых применяется бакелитовый клей. Эти марки материала обладают очень высокими показателями влагостойкости и прочности. Фанера производится следующих типов размеров АхВхС.

Где:
А – толщина – 5; 7; 10; 12; 14; 16; 18 (мм);
В – ширина – 1508 (мм);
С – длина – 5300; 5600 (мм);
Плотность материала – 1200 (кг/м³).




Центральный брусок, шпангоуты, носовой элемент, корма, сиденья – изготавливаем из фанеры толщиной восемнадцать миллиметров.
Борта – изготавливаем из фанеры толщиной десять миллиметров.
Дно, палуба – изготавливаем из фанеры толщиной пять миллиметров.

Порядок сборки

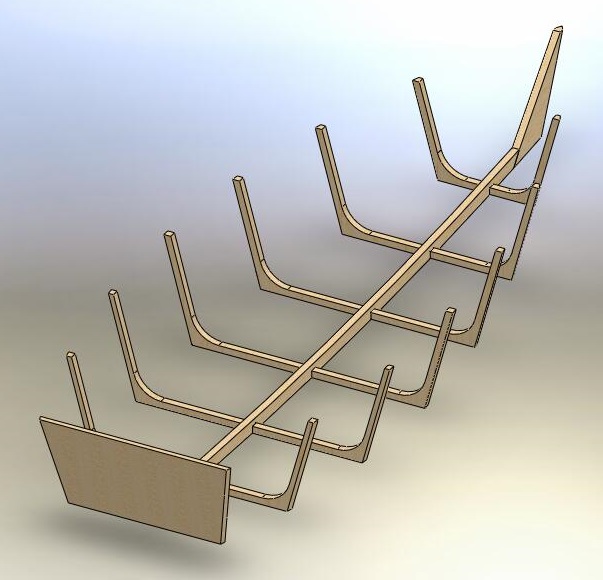

Закрепляем на стапельном столе шесть шпангоутов. Сверху вставляем центральный брусок пазами на шпангоуты. Закрепляем носовой элемент. Закрепляем корму.

Как сделать лодку своими руками

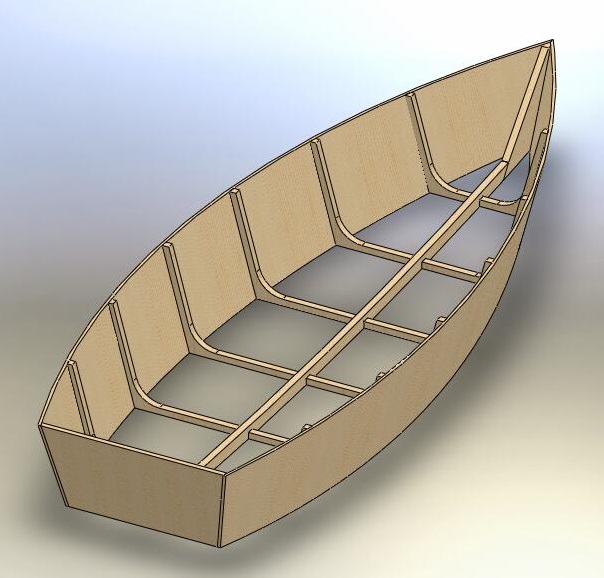

Устанавливаем распорки между верхними краями на каждом шпангоуте. Распорки необходимы для придания прочности конструкции во время сборки бортов. Крепим к шпангоутам левый и правый борта. Чтобы заготовка фанеры легко гнулась нужно соблюдать два условия: влага и тепло, следовательно ее необходимо разогреть паром или горячей водой.

Как сделать лодку своими руками

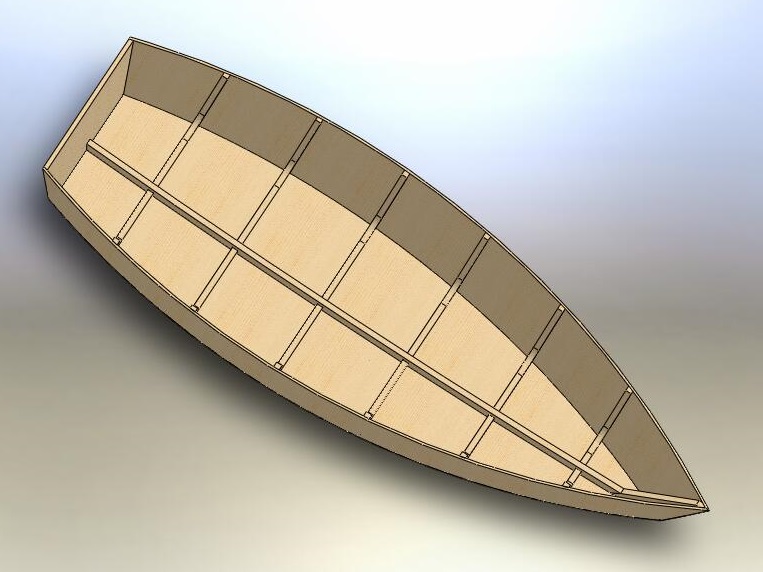

Крепим дно к бортам саморезами с прессшайбой.

Как сделать лодку своими руками


Крепим сидения и убираем распорки. Сиденья крепим на прикрученные к бортам бруски.

Как сделать лодку своими руками

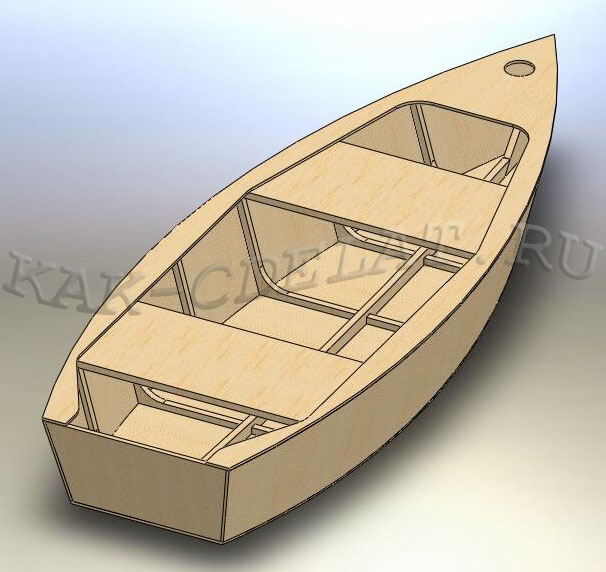

Крепим палубу. Палуба крепится по всему периметру саморезами с прессшайбой.

Как сделать лодку своими руками


СОВЕТЫ:

1. Детали лодки скрепляем между собой саморезами универсальными разной длины.
2. Для обеспечения водонепроницаемости лодки, стыки конструкции необходимо смазывать клеем (ВИАМ-Б\З).
3. Снаружи, рекомендуем проклеить швы водонепроницаемым материалом.
4. Дно прикручиваем шурупами с интервалом в сорок сантиметров.
5. На дно лодки можно положить деревянные решетки, которые будут упираться на шпангоуты.
6. Перед покраской, лодку необходимо покрыть грунтом. Самой простой способ – покрыть разогретой до кипения олифой. Грунтовку проводить как снаружи, так и внутри.
7. После того как олифа высохла, наносим яркие краски различных цветов и оттенков. Краску разводим до жидкого состояния, для того, чтобы нанести ее на поверхность лодки два, три раза.
8. Покрывать нитрокрасками, фанеру не рекомендуется. Качественное покрытие поверхностей – это залог долговечности вашего изделия.


На предложенной модели, сделанной своими руками, можно спокойно разместится двоим рыбакам.
Как видим, предложенная модель проста в изготовлении, всего тринадцать сборочных единиц и три типа толщин используемого материала.
