Как сделать навес на даче своими руками

Категория: Постройки
1813
3


Как сделать навес на даче своими руками простой в изготовлении. На даче всегда хочется проводить большую часть своего времени на воздухе, будь то отдых или трапеза, заготовка или консервация на зиму.

Представленная конструкция навеса каркасного типа, позволит максимально продлить свое общение с природой. Крыша защитит от солнца, дождя и снега. Две сплошных стены о ветра и сквозняков. Каркас строения выполнен из прямоугольных металлических труб, две стены которого обшиты строганной деревянной доской.

И так, все по порядку, посмотрим на размеры каркаса

ВИД СПЕРЕДИ

Как сделать навес на даче своими руками


ВИД СБОКУ

Как сделать навес на даче своими руками


Используемый материал:

1. Трубы стальные квадратные ГОСТ 8639-82.

4 х 80 х 80 (L = 3000 (мм)) – 4 (шт.)


2. Трубы стальные прямоугольные ГОСТ 8645-68.

• 2,5 х 30 х 60 (L = 445 (мм)) – 6 (шт.)
2,5 х 30 х 60 (L = 827 (мм)) – 6 (шт.)
2,5 х 30 х 60 (L = 2840 (мм)) – 4 (шт.)
2,5 х 30 х 60 (L = 3500 (мм)) – 2 (шт.)
2,5 х 30 х 60 (L = 3209 (мм)) – 6 (шт.)
2,5 х 30 х 60 (L = 3777 (мм)) – 6 (шт.)


3. Доска строганная.

22…25 х 100 (L = 2200 (мм)) – 35 (шт.)
22…25 х 100 (L = 2700 (мм)) – 35 (шт.)
22…25 х 100 (L = 4000 (мм)) – 23 (шт.)


4. Кровля 16 (м²).

Как сделать навес на даче своими руками – порядок выполнения работ:

1. Спланируем местность под строительство.
2. Разметим на местности центра установки металлических опор.
3. Выкопаем четыре ямы садовым ручным буром.
4. Установим опоры в подготовленные ямы, выравниваем их, ямы зальем бетонным раствором и дадим время ему застыть.

Справка:
Глубина ям под металлические опоры, должна быть больше глубины промерзания грунта.
Концы опор погружаемых в бетонный раствор, покрыть гудроном.





5. Пока бетон застывает, готовим стропильные фермы:

• торцует четыре заготовки прямоугольных труб в размер под нужными углами
• на ровной плоскости укладываем заготовки в заранее подготовленный шаблон
• свариваем четыре заготовки между собой и получаем стропильную ферму
• изготовим шесть одинаковых ферм

6. Сверху стоек приварим две трубы длиной 3500 (мм).
7. Между стоек приварим четыре трубы длиной 2840 (мм).

Как сделать навес на даче своими руками


8. На верхние трубы приварим шесть стропильных ферм на одинаковом расстоянии друг от друга.

Как сделать навес на даче своими руками


9. Сваренную конструкцию покроем краской три в одном (преобразователь ржавчины, антикоррозионный грунт, износостойкая эмаль).
10. Саморезами по металлу со сверлом, закрепим строганные доски к каркасу навеса. Лишнее обрежем по линиям наклона фермы.

Как сделать навес на даче своими руками


11. Соберем обрешетку, для этого, саморезами по металлу со сверлом, закрепим строганные доски к стропильным балкам ферм.
12. По торцам обрешетки закрепим торцевые доски.

Как сделать навес на даче своими руками


Справка:
Если захотите установить отливы, закрепите их крепеж на крайние доски обрешетки.


13. Установим кровлю.
14. Закрепим конек.

Как сделать навес на даче своими руками

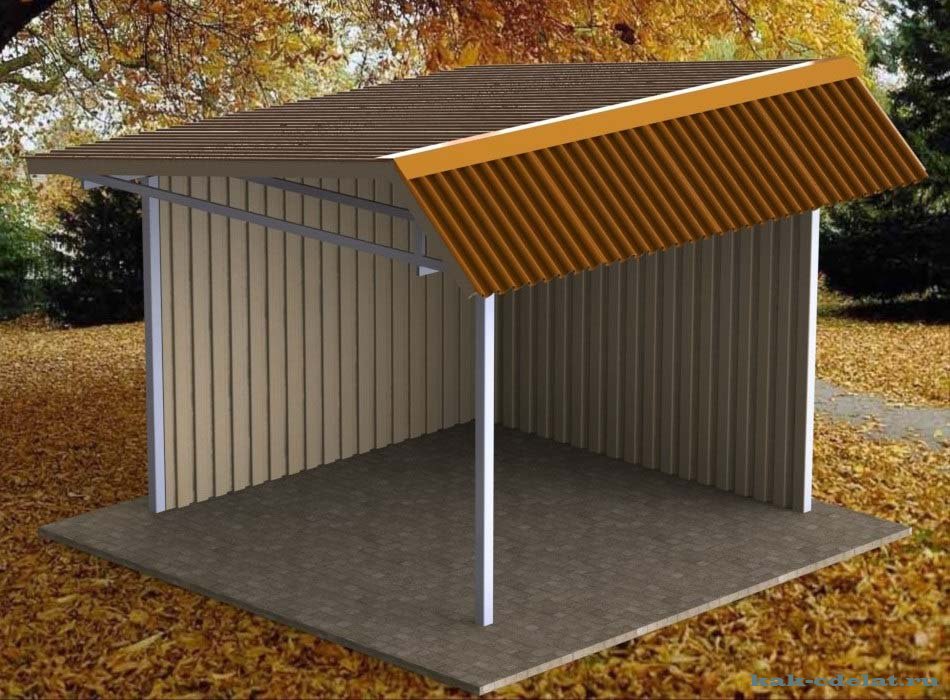

Вот где то так, у нас должно получиться. Вроде не плохо. Ставим стол и скамейки. Место для отдыха и трапезы готово.

Раз мы заговорили о еде, в целях соблюдения гигиены, необходимо подумать о том, как обустроить место на даче для умывальника.
