Как сделать чудо лопату своими руками, чертежи



Как сделать чудо лопату своими руками, чертежи и порядок сборки несложного в изготовлении домашнего инструмента.

Предлагаемая конструкция лопаты позволит быстро вскопать приусадебный участок. При этом пласты земли не переворачиваются, а очень хорошо взрыхляются. Такой способ обработки почвы позволяет легко бороться с сорняками.

Принцип действия: нажимаем ногой на упор, зубья врезаются в землю на всю их длину; наклоняем ручку инструмента на себя; зубья легко прорезают почву образуя в ней глубокие борозды.


Лучше один раз увидеть



Рассмотрим из каких деталей состоит конструкция:

• металлический зуб
• профиль крепления зубьев
• упор
• черенок для ручки
• упор для черенка
• ручка

МЕТАЛЛИЧЕСКИЙ ЗУБ

Как сделать чудо лопату своими руками, чертежи

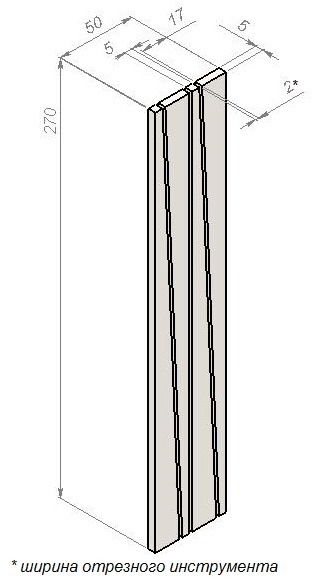

Изготовим из стандартной металлической полосы размером в сечении 5х50 (мм) ГОСТ 4405-75. Из куска длиной 270 (мм) можно изготовить четыре зуба. Полосу размечаем как показано на рисунке. При помощи болгарки, по линиям разметки, отрезаем необходимые заготовки. Узкие концы заготовок затачиваем под конус.

ПРОФИЛЬ КРЕПЛЕНИЯ ЗУБЬЕВ

Как сделать чудо лопату своими руками, чертежи

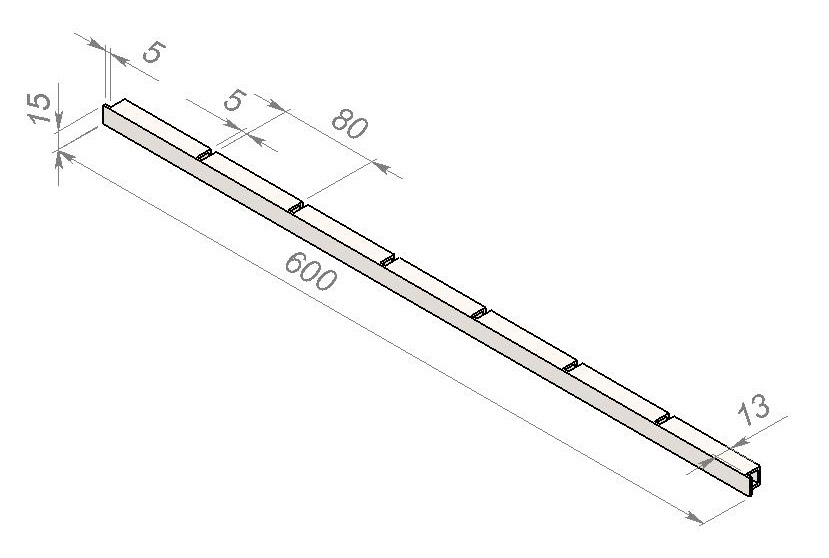

На квадратной металлической трубе ГОСТ 8639-82 делаем восемь сквозных пропилов: по ширине - равной ширине зуба; по глубине - до стенки трубы. Интервал между пропилами должен быть одинаковым как показано на рисунке.



УПОР

Как сделать чудо лопату своими руками, чертежи

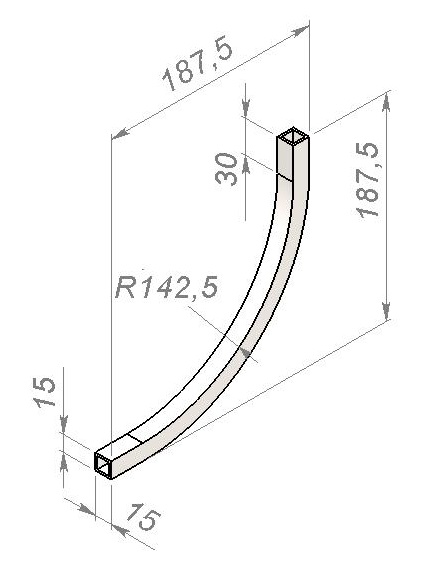

Можно сделать с прямыми углами, но для «глаза» приятней, если углы аккуратно согнуты. Согнуть углы можно при помощи трубогиба для профильной трубы.

1. Соберем нижнюю часть инструмента.

Как сделать чудо лопату своими руками, чертежи


При помощи сварочного аппарата скрепляем заготовленные детали между собой.

ЧЕРЕНОК ДЛЯ РУЧКИ

Как сделать чудо лопату своими руками, чертежи


Изготовим по аналогии с упором

УПОР ДЛЯ ЧЕРЕНКА

Как сделать чудо лопату своими руками, чертежи


РУЧКА

Как сделать чудо лопату своими руками, чертежи

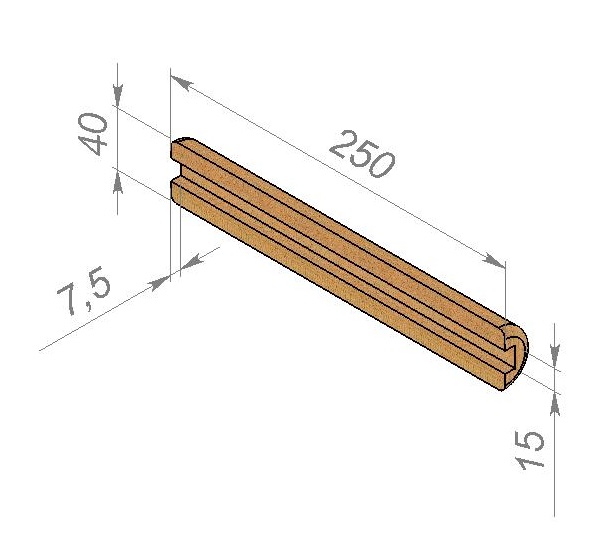

Изготовим ее из двух частей (материал может быть любой). Части скрепим между собой.

2. Соберем верхнюю часть чуда лопаты.

Как сделать чудо лопату своими руками, чертежи


При помощи сварочного аппарата, скрепляем нижнюю часть инструмента и заготовленные детали верхней части между собой.

Как сделать чудо лопату своими руками по предложенным чертежам, мы подробно рассмотрели в предложенном материале. Да, по окончании работ необходимо обработать сварные швы абразивным кругом и защитить изделие от коррозии при помощи лакокрасочного покрытия.
