Деревянный ящик для инструментов своими руками

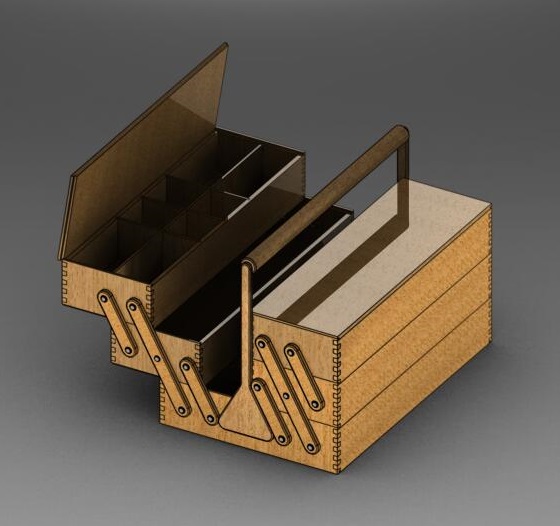

Деревянный ящик для инструментов своими руками, который представлен в статье, достаточно практичен и удобен при эксплуатации.

Каков же принцип его работы:
Если верхние ящички раздвинуть в стороны относительно ручки, то произойдет раскрытие средних и нижнего ящичков, то есть откроется доступ их содержимому.


Конструкция состоит из следующих узлов:

• нижний ящичек
• средние ящички
• верхние ящички
• ручка
• раздвижные планки

НИЖНИЙ ЯЩИЧЕК

Деревянный ящик для инструментов своими руками


Деталировка:

• короткая стенка

Деревянный ящик для инструментов своими руками


• длинная стенка

Деревянный ящик для инструментов своими руками


• дно

Деревянный ящик для инструментов своими руками


Будем использовать один из прочных вариантов крепления стенок между собой в «шип». Простое приспособление поможет легко справиться с поставленной задачей. Как его сделать подскажет предложенный видеоматериал



На коротких стенках просверливаем сквозные отверстия строго по чертежу

Деревянный ящик для инструментов своими руками


Собираем стенки, вставляем дно. Предварительно, смажем клеем по дереву плоскости стыковочных поверхностей. Дно прибьем к стенкам маленькими гвоздиками по периметру.

СРЕДНИЙ ЯЩИЧЕК

Деревянный ящик для инструментов своими руками


Деталировка:

• короткая стенка

Деревянный ящик для инструментов своими руками

Деревянный ящик для инструментов своими руками


• длинная стенка

Деревянный ящик для инструментов своими руками


• дно

Деревянный ящик для инструментов своими руками




ВЕРХНИЙ ЯЩИЧЕК

Деревянный ящик для инструментов своими руками


Деталировка:

• короткая стенка

Деревянный ящик для инструментов своими руками


• длинная стенка
• дно
• крышка

Деревянный ящик для инструментов своими руками


Верхний ящичекк изготавливается по аналогии со средним, отличается расположением и количеством отверстий в боковых стенках. Добавим крышку и при желании, его можно разбить на несколько рабочих отсеков. Крышку крепим при помощи рояльных петель.

РУЧКА

Деревянный ящик для инструментов своими руками


Ее можно изготовить любой конструкции, как один из вариантов показан на рисунке

Деталировка:

• стойка
• черенок

РАЗДВИЖНЫЕ ПЛАНКИ

Деталировка:

• короткая планка

Деревянный ящик для инструментов своими руками


• длинная планка

Деревянный ящик для инструментов своими руками


Порядок сборки:

1. На нижний ящичек устанавливаем два средних ящичка.
2. На средние ящички устанавливаем два верхних ящичка.
3. При помощи мебельных гаек Эриксона,

Деревянный ящик для инструментов своими руками


крепим к ящичкам раздвижные планки

Деревянный ящик для инструментов своими руками


4. При помощи саморезов по дереву, прикрепим к нижнему ящичку ручку.

Деревянный ящик для инструментов своими руками


Деревянный ящик для инструментов своими руками готов.

Строго соблюдайте размеры чертежей при его изготовлении.
