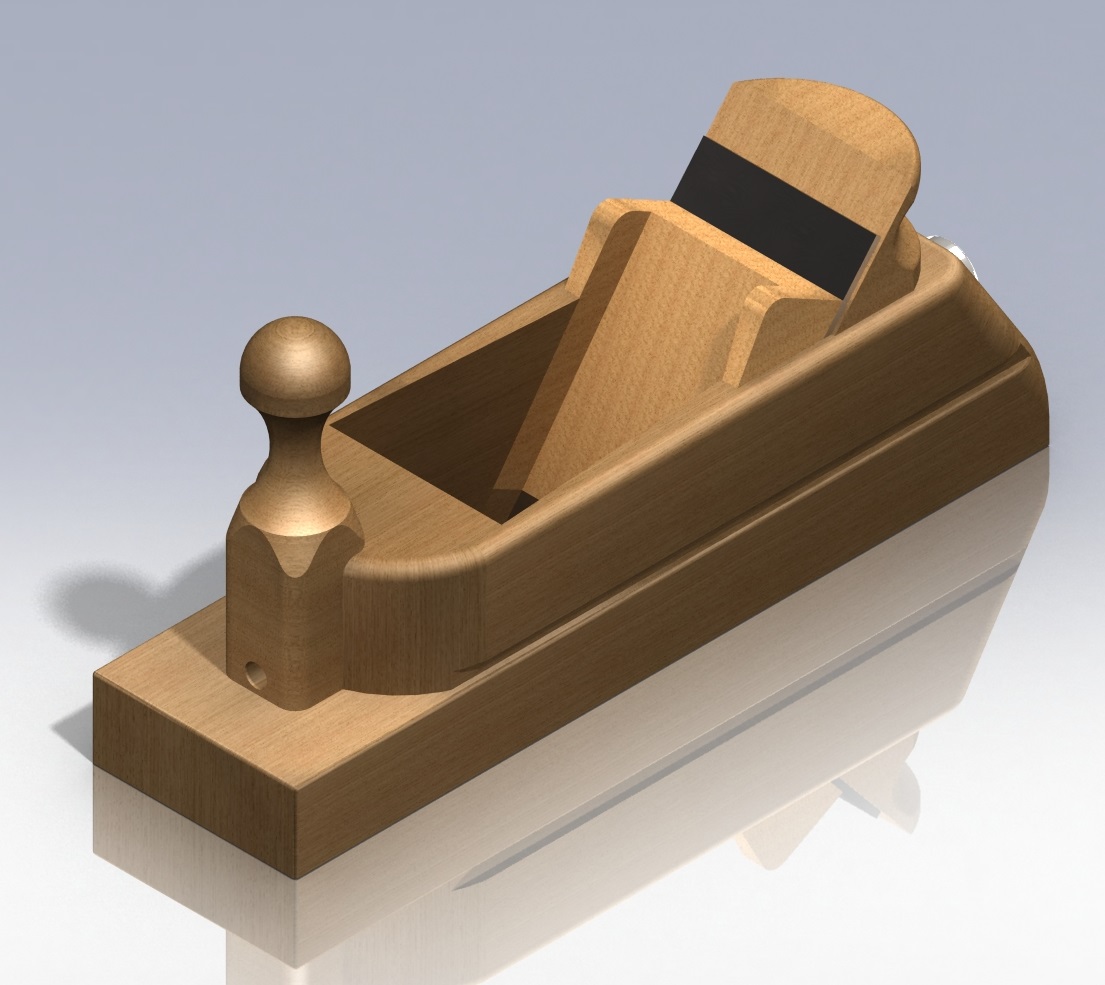

Как сделать деревянный рубанок своими руками



Как сделать деревянный рубанок своими руками, имея под рукой соответствующий инструмент, от которого зависит качество и продолжительность изготовления по времени предлагаемой модели.

Начнем с деталировки. Посмотрим на рисунок в разрезе.

Как сделать деревянный рубанок своими руками


КОЛОДКА

Как сделать деревянный рубанок своими руками

Как сделать деревянный рубанок своими руками


Самая сложная в изготовлении деталь.

Она должна соответствовать следующим требованиям:

• плоскость на которой лежит нож должна быть ровной
• угол наклона ножа к режущей поверхности должен составлять 45…50˚
• леток должен быть шире ножа на 1,0…1,5 (мм)
• поверхность подошвы должна быть идеально ровной

ПЕРЕДНЯЯ РУЧКА

Как сделать деревянный рубанок своими руками

Как сделать деревянный рубанок своими руками


Вставляется в паз передней части колодки и прижимается к ней винтом-конфирматом с внутренним шестигранником.



ЗАДНЯЯ РУЧКА

Как сделать деревянный рубанок своими руками

Как сделать деревянный рубанок своими руками


Вставляется в паз задней части колодки и прижимается к ней металлическим байком с внутренним шестигранником.

ЗАЖИМНОЙ КЛИН

Как сделать деревянный рубанок своими руками

Как сделать деревянный рубанок своими руками


НОЖ

Как сделать деревянный рубанок своими руками

Как сделать деревянный рубанок своими руками


Изготовим из коррозионно-стойкий, жаропрочный стали ГОСТ 5582-75, которая прошла термическую обработку

БАЕК МЕТАЛЛИЧЕСКИЙ

Как сделать деревянный рубанок своими руками


Можно использовать винт с внутренним шестигранником ГОСТ 11738-84.

Справка: деревянные элементы конструкции изготовим из твердых пород дерева; шлифовку подошвы лучше проводить наждачной бумагой приклеенной на толстое стекло; формы ручек могут быть любыми, главное требование к ним – удобство в работе.


Как сделать деревянный рубанок своими руками
