Комбайн для сбора черники своими руками

Комбайн для сбора черники, своими руками сделаем простую конструкцию которая уменьшит порчу листьев и стебельков растений во время сбора ягод

Рассмотрим составные узлы и элементы конструкции:

• ковш
• ручка

КОВШ



Состоит из четырех деталей:

• ребро жесткости
• корпус
• элементы гребенки
• крепежный брусок

РЕБРО ЖЕСТКОСТИ

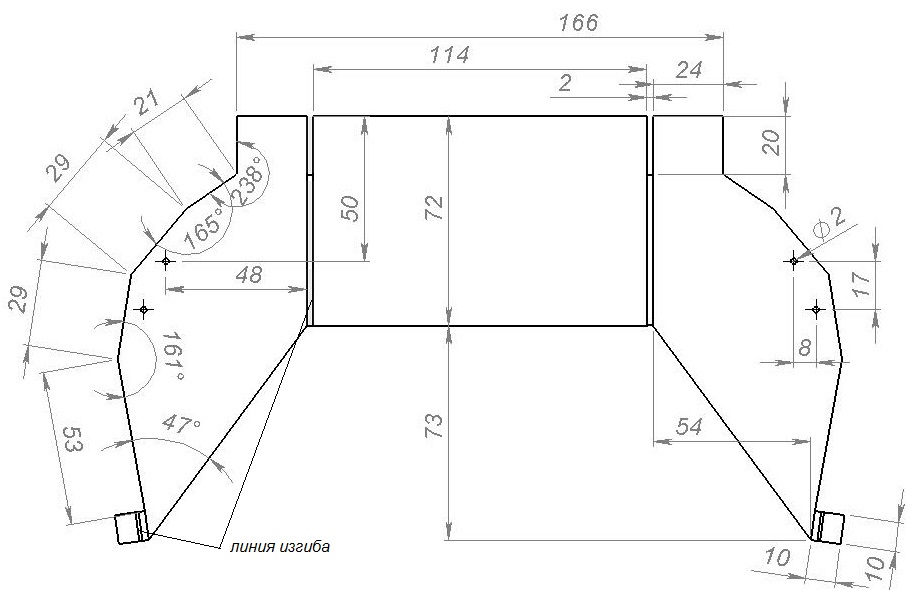

Изготовим из тонколистовой оцинкованной стали ГОСТ 14918-80, толщиной 0,8 (мм). Развертка показана на рисунке.



Линия изгиба обозначена двумя линиями, радиус изгиба равен – 1,0 (мм).

КОРПУС



Изготовим из тонколистовой оцинкованной стали толщиной 0,8 (мм). Развертка показана на рисунке.



ЭЛЕМЕНТЫ ГРЕБЕНКИ

Изготовим из высоколегированной коррозионностойкой проволоки ГОСТ 18143-72, диаметром два миллиметра.



Одинаковая линия изгиба используемой проволоки для каждой заготовки, достигается на специальном шаблоне, который можно изготовить из деревянной доски и гвоздей.

КРЕПЕЖНЫЙ БРУСОК



Изготовим из десяти миллиметровой влагостойкой фанеры ГОСТ 3916.1-96.



РУЧКА



Состоит из трех деталей:

• черенок (дерево)
• труба (металлопласт)
• крепежная планка (дерево)



ПОРЯДОК СБОРКИ

1. Задние концы элементов гребенки вставляем в отверстия крепежного бруска, предварительно смазав их клеем.
2. На элементы гребенки одеваем ребро жесткости.
3. Крепежный брусок крепим к крепежной планке ручки при помощи универсальных саморезов.
4. Сверху на скрепленный узел, при помощи саморезов или маленьких гвоздиков, крепим корпус. Крепление осуществляем одновременно на планку и брусок.
5. Вставляем стальные заклепки в подготовленные отверстия и скрепляем между собой боковые грани корпуса с ребром жесткости.
6. Плоскогубцами, путем сгибания лепестков вокруг проволоки, закрепляем крайние элементы гребенки к боковым граням корпуса.





Можно модернизировать предложенную конструкцию, добавив между стенками корпуса металлическую шторку. Ее крепим шарнирно, таким образом, что бы по ходу ягод в бункер ковша она открывалась, а в обратном направлении – закрывалась. Это приспособление позволит накапливать в бункере ковша большее количество ягод.
