Мебельный кондуктор для сверления отверстий чертеж

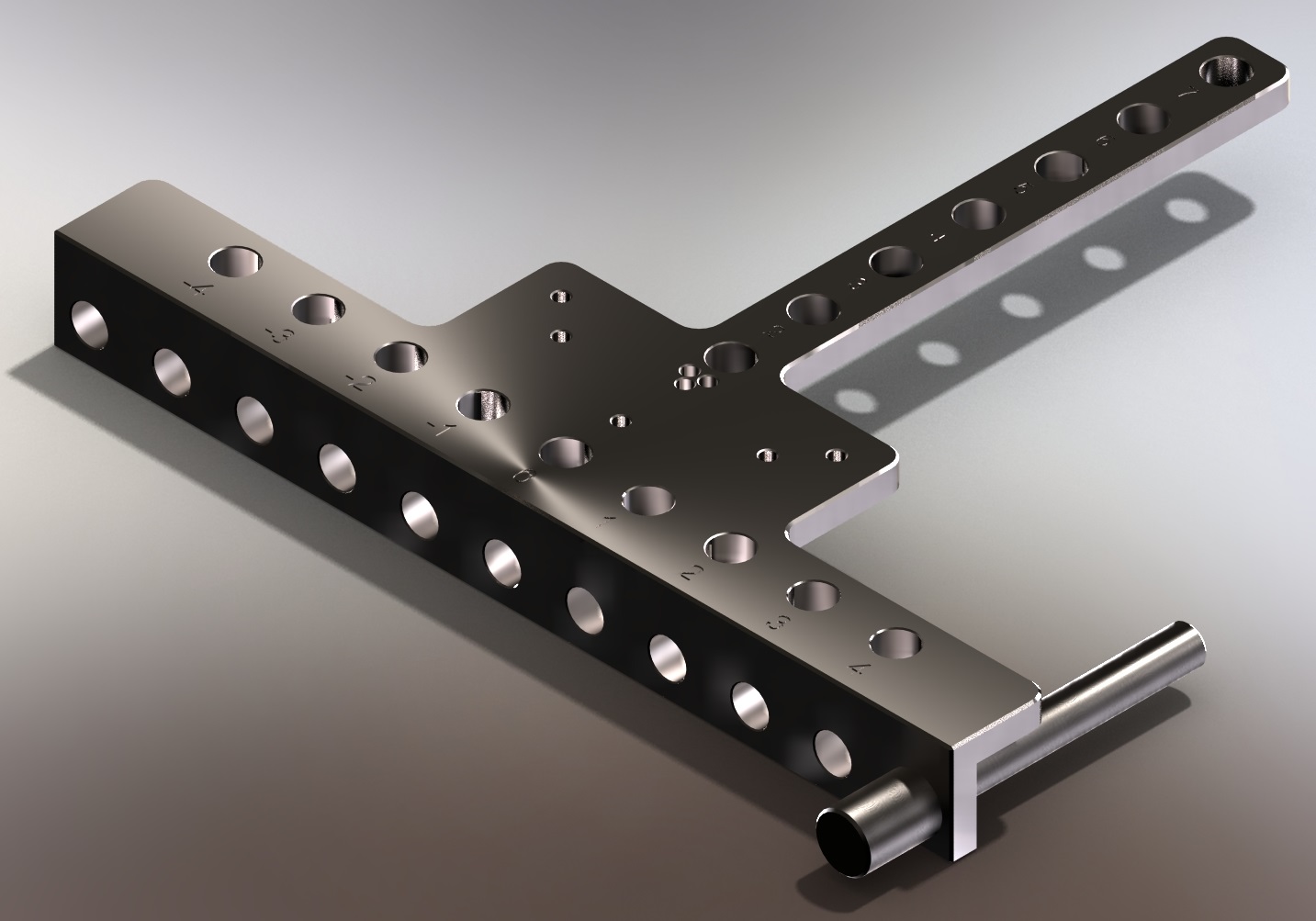

Мебельный кондуктор для сверления отверстий, чертеж своеобразного шаблона, который позволяет точно устанавливать элементы сборки и значительно ее упрощает и ускоряет по времени.

При помощи этого приспособления можно делать отверстия под:

• шканты
• футорку
• стяжной болт
• крепежные отверстия под ответную планку мебельной петли
• крепежные отверстия под чашку мебельной петли
• центра под фланец мебельной петли
• центра эксцентриковой стяжки

Конструкция состоит из двух деталей:

• разметочный узел
• фиксатор

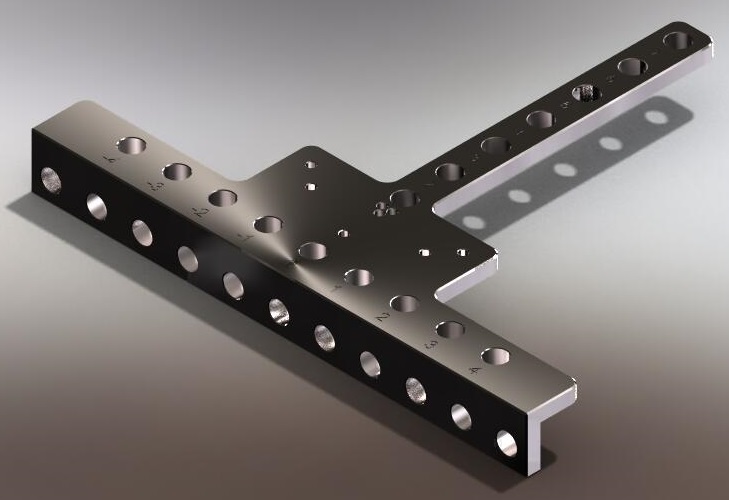

РАЗМЕТОЧНЫЙ УЗЕЛ

Мебельный кондуктор для сверления отверстий чертеж


Представляет собой «Г» образную пластину изготовленную из толстолистовой коррозионно-стойкой стали ГОСТ 7350-77, в которой по горизонтали и вертикали просверлены сквозные отверстия диаметром 8 и 3 (мм). Чтобы обрабатывающий инструмент лучше входил в отверстия, на его кромках сделаны фаски размером 0,25х45˚. Пластина закалена и отшлифована.

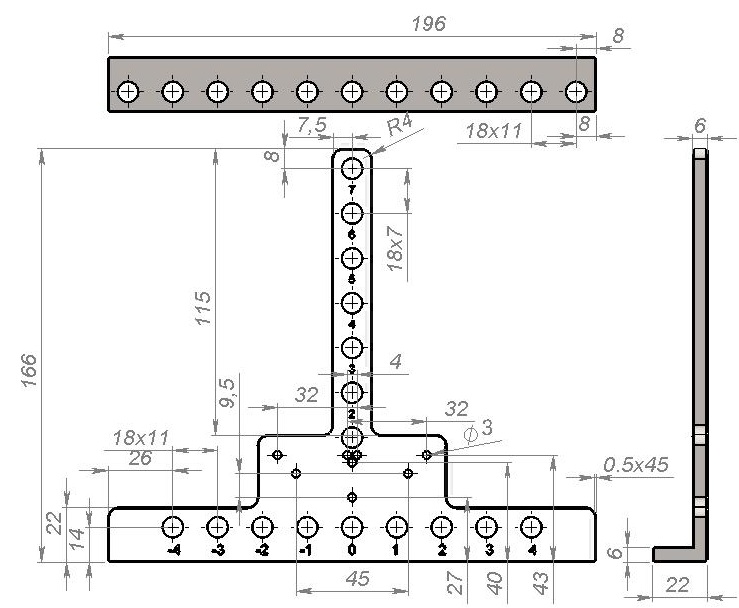

Чертеж

Мебельный кондуктор для сверления отверстий чертеж

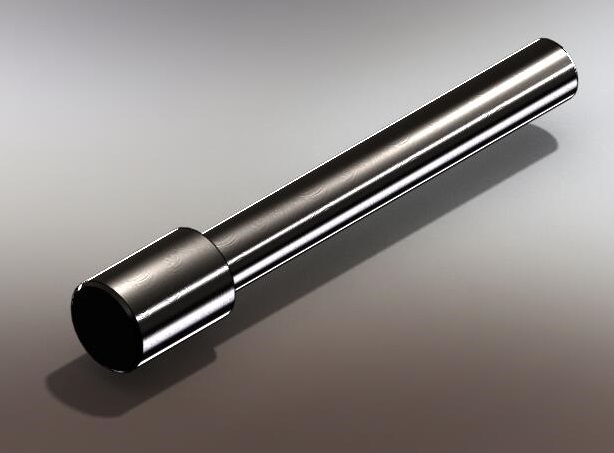

ФИКСАТОР

Мебельный кондуктор для сверления отверстий чертеж


Изготовлен из стального круга ГОСТ 2590-88, который позволяет устанавливать мебельный кондуктор для сверления отверстий на необходимое расстояние от края обрабатываемого ДСП. Шаг перемещения составляет десять миллиметров.

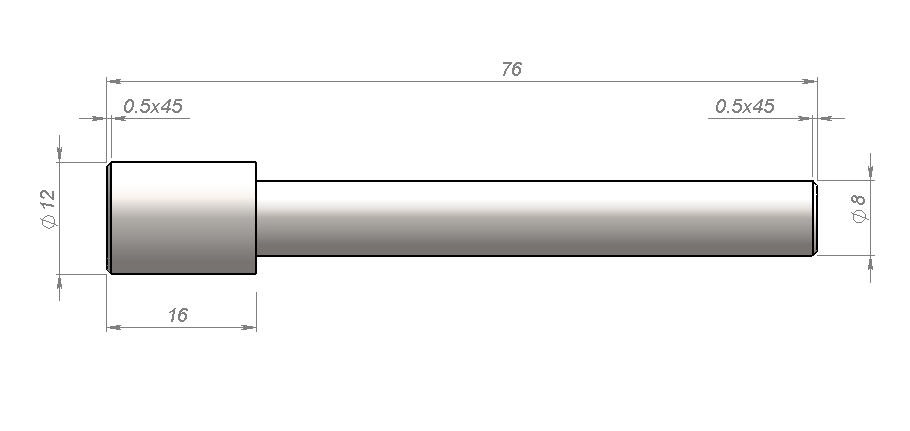

Чертеж

Мебельный кондуктор для сверления отверстий чертеж


Как это работает? Для лучшего восприятия откроем статью: "Как собрать мебель корпусную" и посмотрим.



Допустим мы хотим установить мебельную петлю:

1. Укладываем шаблон на фасад.
2. Устанавливаем фиксатор в отверстие.
3. Сверлим на нужную глубину отверстие диаметром три миллиметра под крепежные винты чашки.
4. Сверлим на нужную глубину отверстие диаметром три миллиметра под дальнейшую обработку. Подготовленной отверстие будет являться направляющим центром фрезерования отверстия под фланец мебельной петли диаметром тридцать пять миллиметров.
5. Укладываем шаблон на корпус.
6. Сверлим на нужную глубину отверстие диаметром три миллиметра под крепежные винты ответной планки.

Допустим мы хотим установить эксцентриковую стяжку:

1. Укладываем шаблон на горизонтальную поверхность детали из ДСП.
2. Устанавливаем фиксатор в отверстие.
3. Сверлим на нужную глубину отверстие диаметром три миллиметра под дальнейшую обработку. Подготовленной отверстие будет являться направляющим центром фрезерования отверстия под эксцентрик мебельной стяжки диаметром пятнадцать пять миллиметров.
4. С торца ДСП, по одной осевой линии, сверлим сквозное отверстие диаметром восемь миллиметров на необходимую глубину

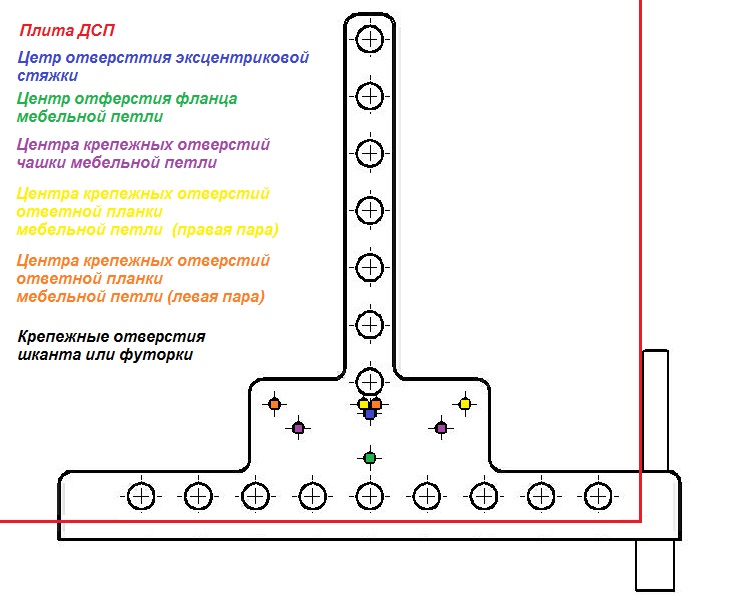

На представленном рисунке

Мебельный кондуктор для сверления отверстий чертеж


В разных цветах показаны центра на мебельном кондукторе для различных технологических операций.

Преимущества конструкции:

• не нужен штангельциркуль, линейка, карандаш
• снижение трудоемкости
• простота в использовании



Мебельный кондуктор для сверления отверстий чертеж


Для лучшего запоминания последовательность операций, фрезеруем на глубину 0,25 (мм) номера отверстий на мебельном кондукторе.

Заказать чертеж
