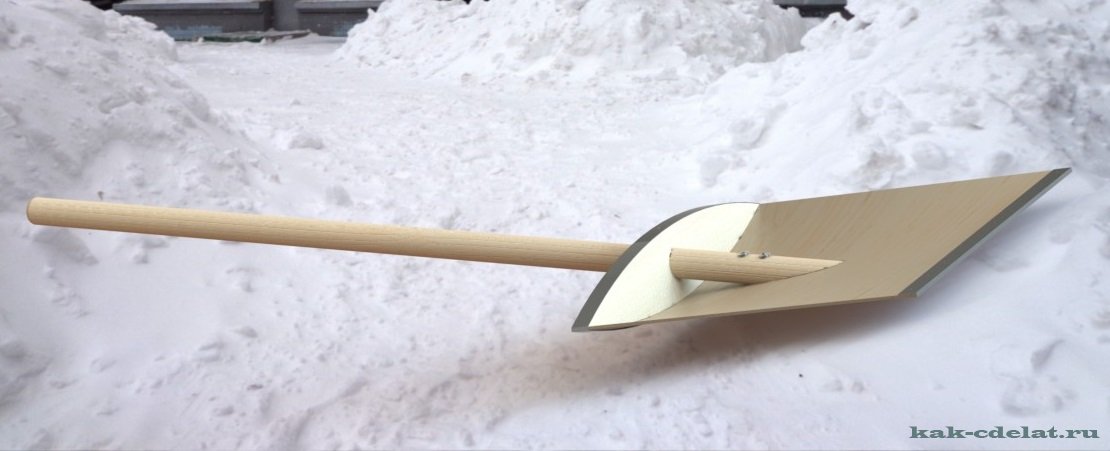

Деревянная лопата для уборки снега



Деревянная лопата для уборки снега необходимый инструмент в домашнем хозяйстве. Изготовить ее можно из подручных материалов, при наличии самого простого инструмента.

И так посмотрим на рисунок

Деревянная лопата для уборки снега


где:
• [1] защитный элемент совка (металлическая кромка)
• [2] фанерный совок
• [3] металлическая шинка
• [4] элементы крепежа черенка к совку
• [5] торцевая часть совка
• [6] деревянный черенок

Используемый материал для изготовления деревянной лопаты:

• влагостойкая фанера ГОСТ 3916.1-96, толщиной 4…5 х 500 х 513 (мм)
• деревянный брусок 25…30 х 100 х 500 (мм)
• черенок
• тонколистовая оцинкованная сталь ГОСТ 14918-80
• лента стальная упаковочная ГОСТ 3560-73
• заклепки
• саморезы по металлу
• болты мебельные DIN 603
• антисептик для обработки древесины

МЕТАЛЛИЧЕСКАЯ КРОМКА

Деревянная лопата для уборки снега


Изготовим из оцинкованного железа толщиной 0,8…1,0 (мм), соблюдая размеры, указанные на чертеже

Деревянная лопата для уборки снега


СОВОК

Деревянная лопата для уборки снега


Вырежем из влагостойкой фанеры толщиной 4…5 (мм)

Деревянная лопата для уборки снега


ТОРЦЕВАЯ ЧАСТЬ

Деревянная лопата для уборки снега


Выполним из деревянного бруска размером 25…30 х 100 х 500 (мм). Торцевые поверхности обработаем шлифовальной машинкой. По центру, под углом 10°, просверлим сквозное отверстие диаметром сорок миллиметров.

Деревянная лопата для уборки снега




ЧЕРЕНОК

Деревянная лопата для уборки снега


Выточим из деревянного бруска, размером 40 х 40 (мм) в сечении или купим готовый.

Деревянная лопата для уборки снега


Порядок сборки деревянной лопаты для уборки снега:

1. Обработаем деревянные детали антисептиком (нанесем на поверхность поочередно несколько слоев, любым удобным для вас способом: кистью; валиком; распылителем). Упор при выборе антисептика делайте на устойчивость древесины к воздействию влаги.
2. Металлическую кромку наденем на торец передней части совка.
3. Просверлим насквозь обе детали (диаметр отверстия, должен соответствовать диаметру применяемых стальных заклепок).
4. Произведем клепку.
5. Сверху торцевой части, саморезами с прессшайбой, прикрепим "шинку".
6. К нижней торцевой части, саморезами по металлу, прикрепим совок и прижмем его шинкой. Лишние концы шинки обрежем.
7. В отверстие торцевой части вставим черенок.
8. В отверстии торцевой части, прикрепим черенок саморезом длиннее.
9. Обрезанный конец черенка прикрепим к совку при помощи винтов и врезных гаек.

Деревянная лопата для уборки снега


Если диаметр головки винтов небольшой, подложите под них металлическую пластину, что позволит избежать проламывания фанеры в местах ее крепления.

Аналогично изготавливается детская деревянная лопата для уборки снега, только размер совка уменьшаем до 250…300 (мм) и длину черенка до 800…900 (мм)

Деревянная лопата для уборки снега


Совет: храните лопату в подсобном помещении; при нормальном использовании, она прослужит вам не один год.
