Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

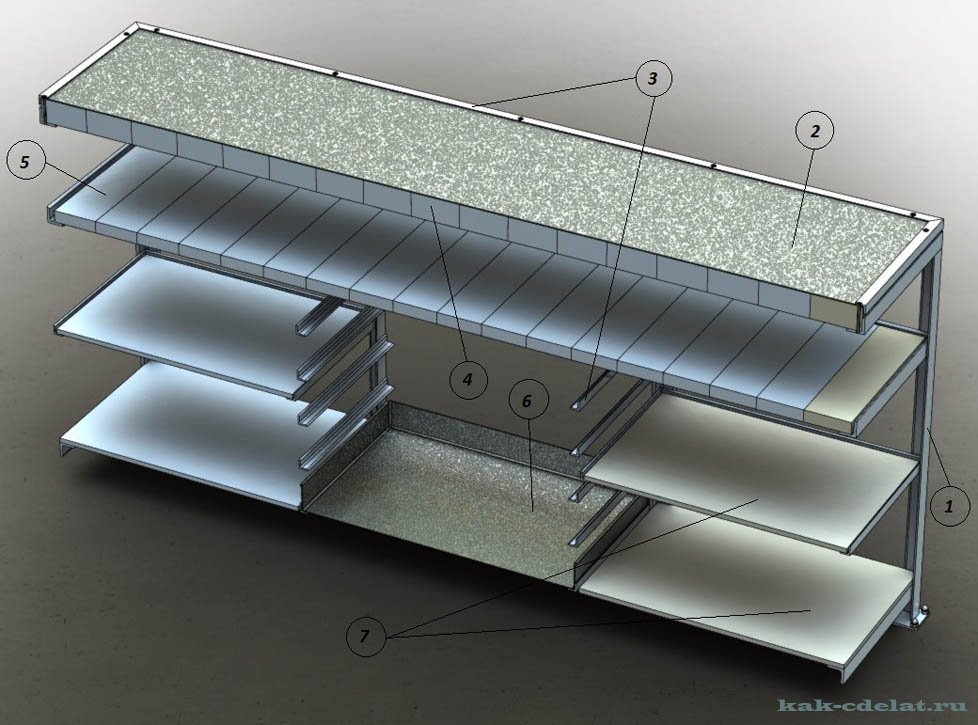

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

Как сделать слесарный верстак своими руками чертежи


• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93
• стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74
• элементы каркаса (уголок металлический 20 х 20 х 3(мм))
• обрезная доска (50 х 100 х 700 (мм))
• обрезная доска (20 х 100 х 690 (мм))
• металлический ящик
• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96

Приступаем к изготовлению слесарного верстака своими руками.

КАРКАС

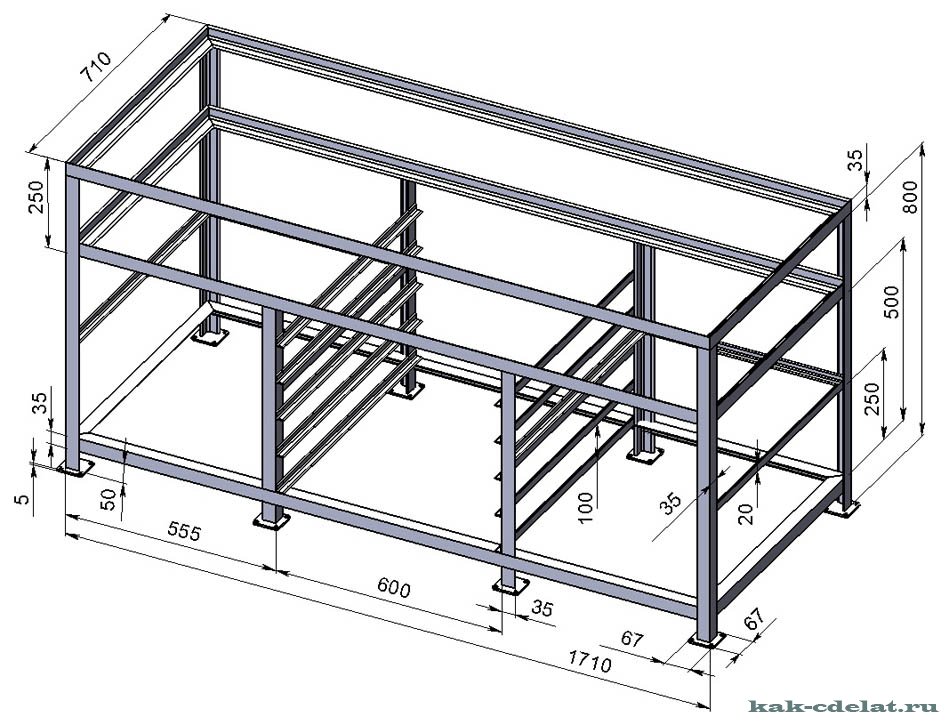

Как сделать слесарный верстак своими руками чертежи


А) металлические уголки 35 х 35 х 5 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2; 1700 – 4; 700 – 4; 500 – 4.
Б) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 700 – 12; 690 – 2; 545 – 2.
В) металлические пластины, размерный ряд в (мм) – (шт): 5 х 67 х 67 – 8.


Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Как сделать слесарный верстак своими руками чертежи

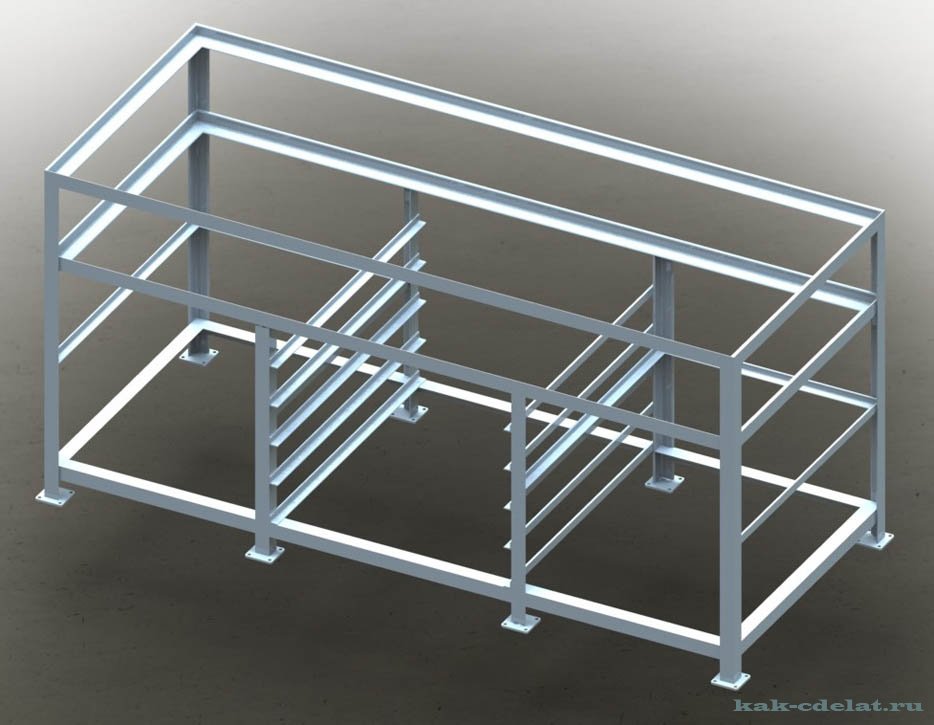

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

СТОЛЕШНИЦА

Как сделать слесарный верстак своими руками чертежи


А) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2.
Б) листовой металл, размерный ряд в (мм) – (шт): (1,5 … 2,0) х (1704) х (704) – 1.
В) обрезная доска, размерный ряд в (мм) – (шт): 50 х 100 х 700 – 17.

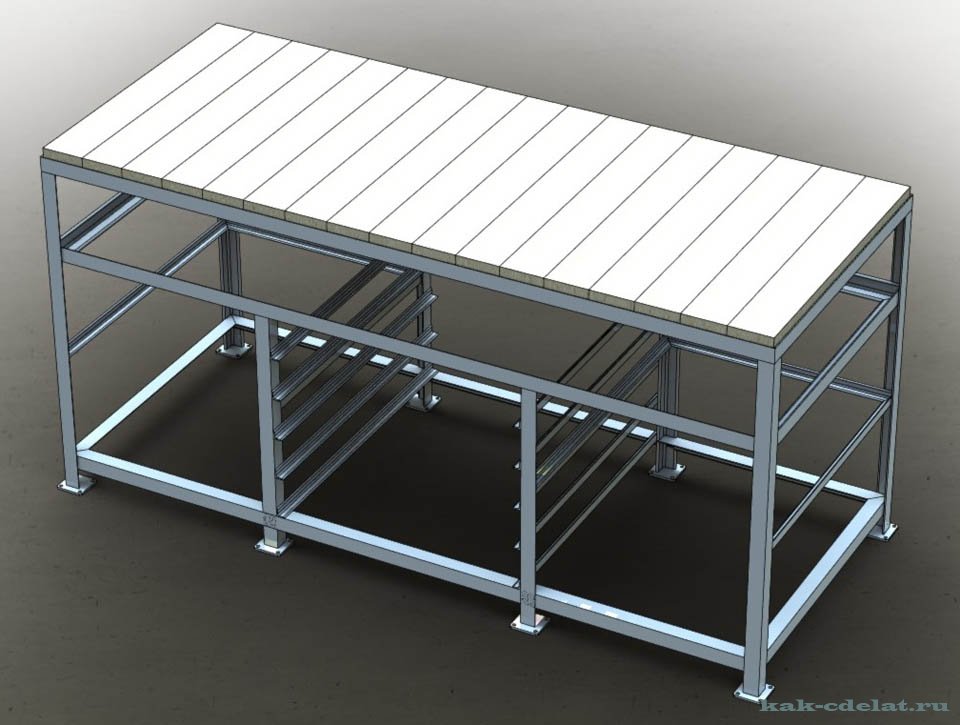

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Как сделать слесарный верстак своими руками чертежи

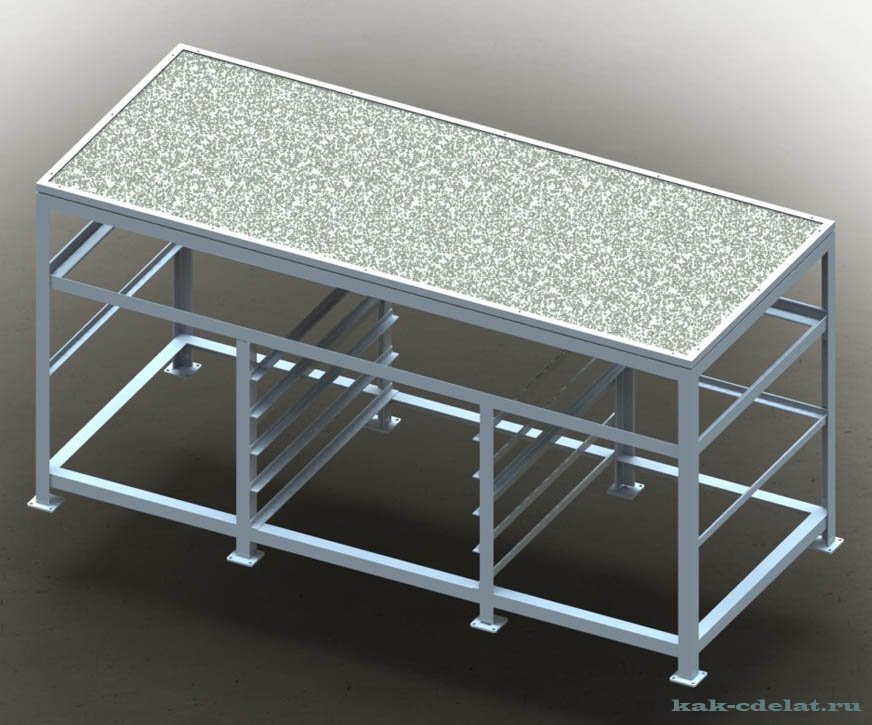

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.

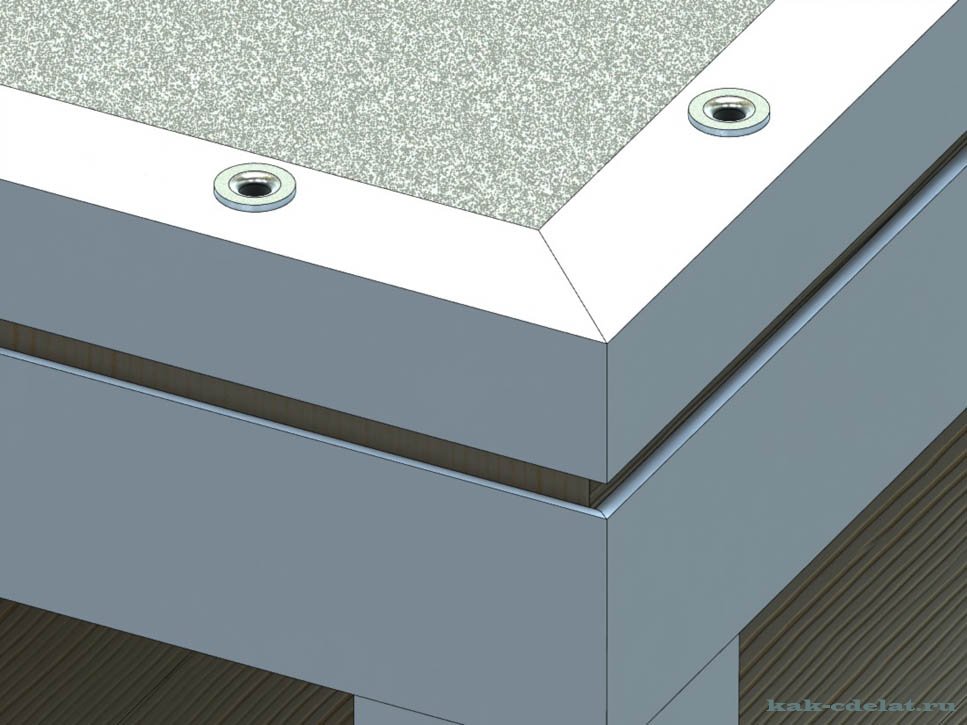

По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

Как сделать слесарный верстак своими руками чертежи

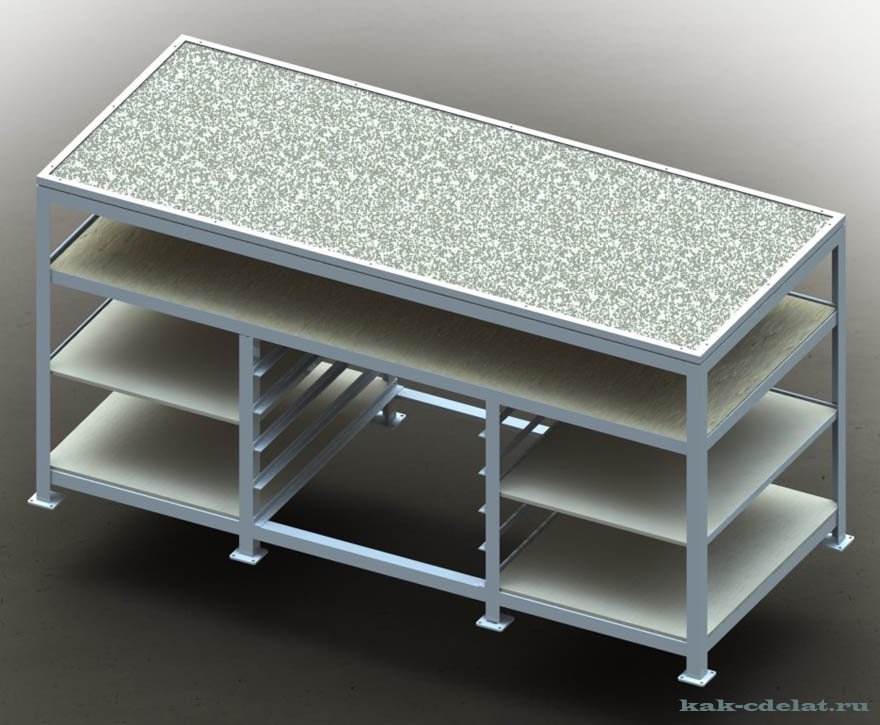

ПОЛКИ

Как сделать слесарный верстак своими руками чертежи


Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

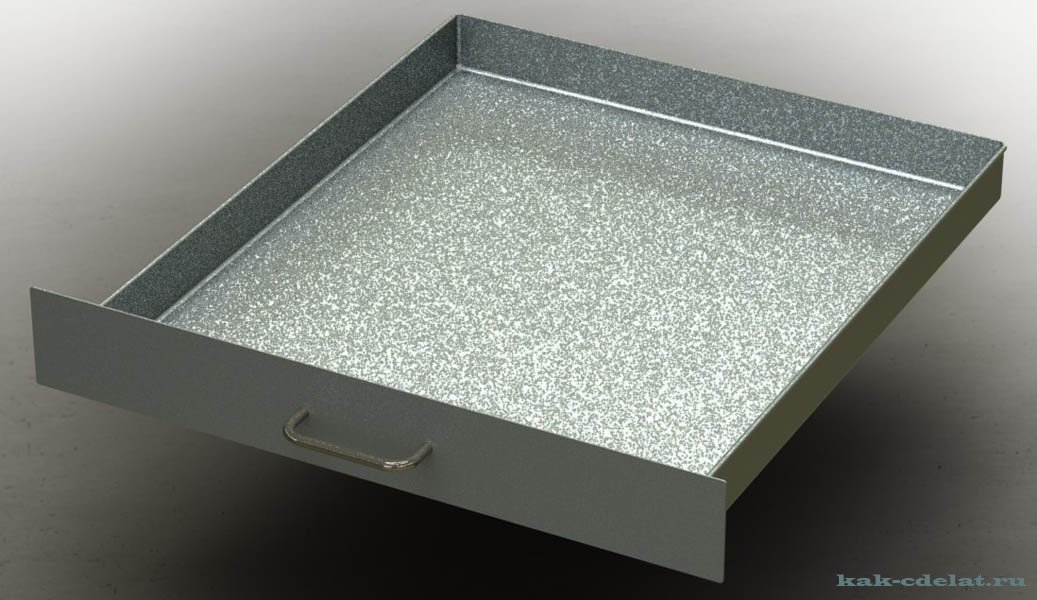

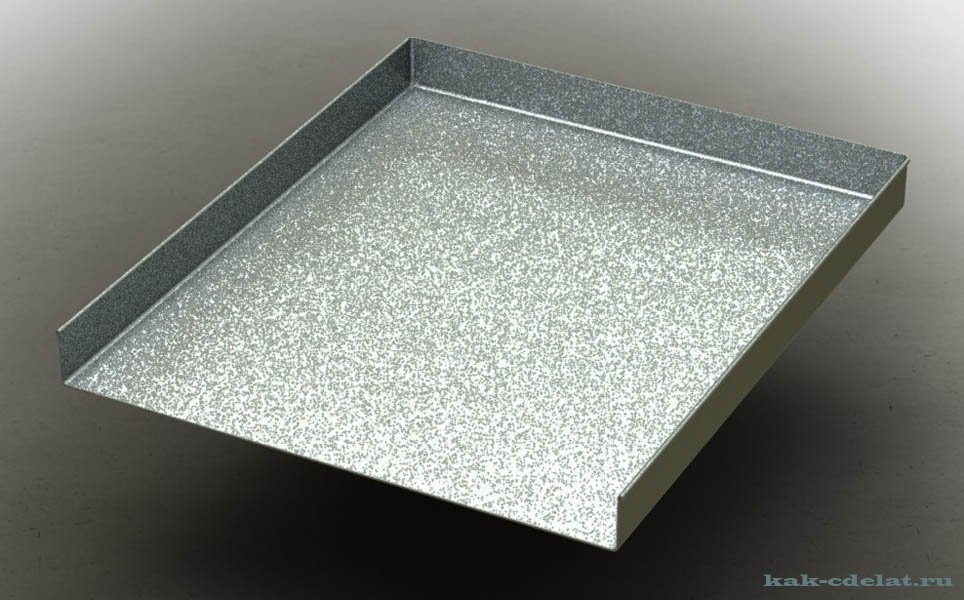

ВЫДВИЖНОЙ ЯЩИК

Как сделать слесарный верстак своими руками чертежи

Как сделать слесарный верстак своими руками чертежи


Как сделать слесарный верстак своими руками чертежи

Как сделать слесарный верстак своими руками чертежи

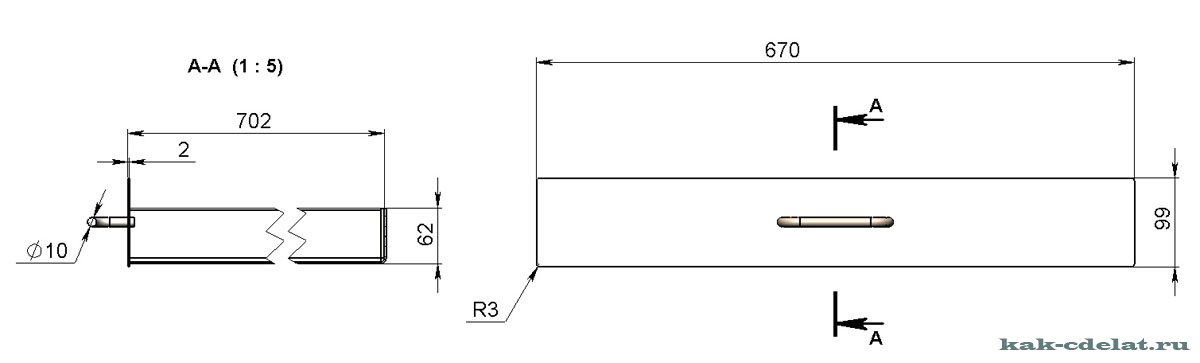

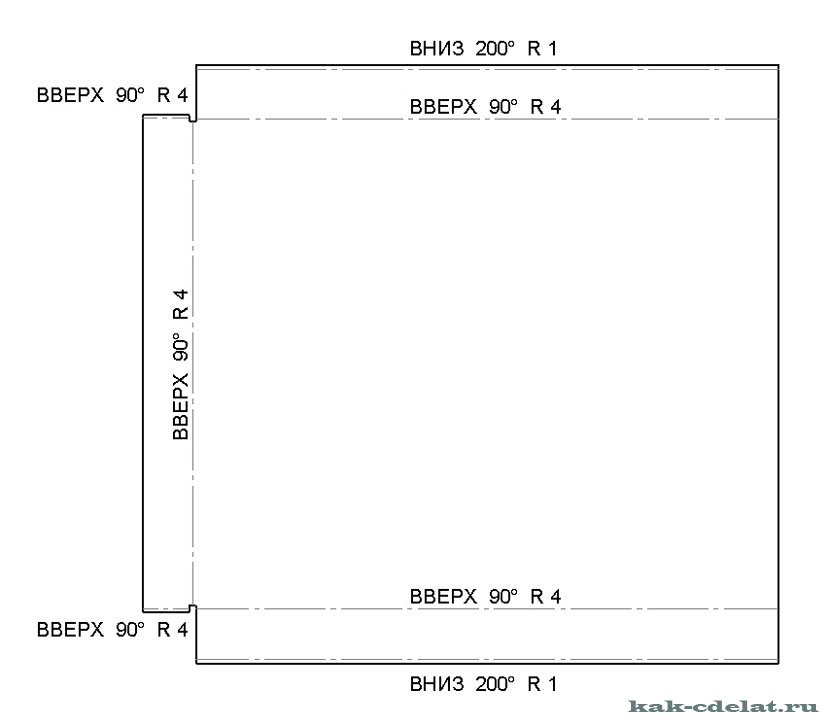

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно сделать органайзер для хранения всякой мелочевки.

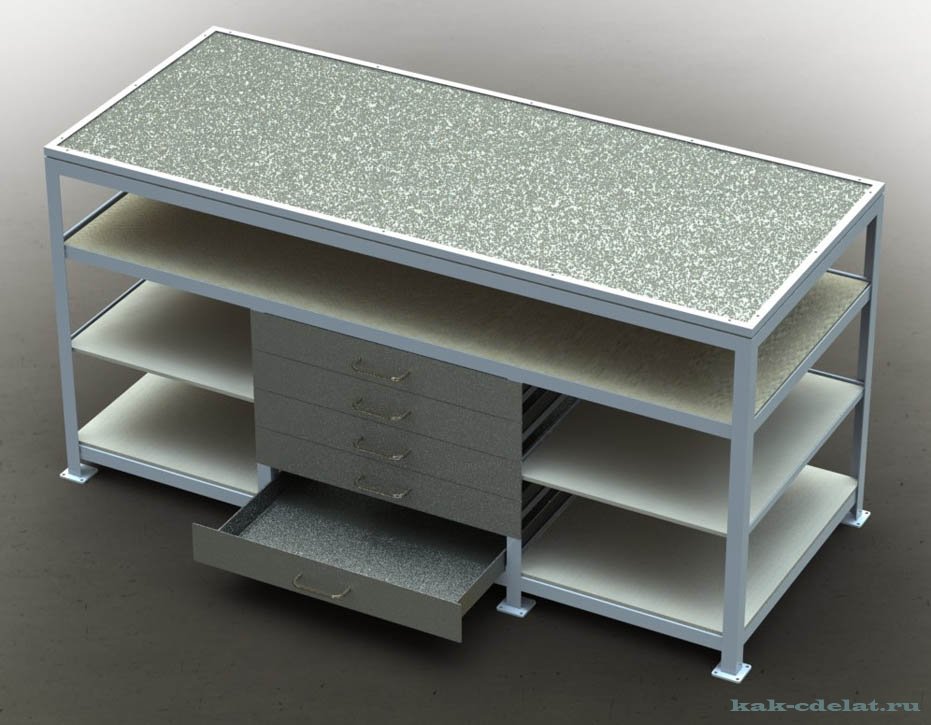

Как сделать слесарный верстак своими руками чертежи


Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.

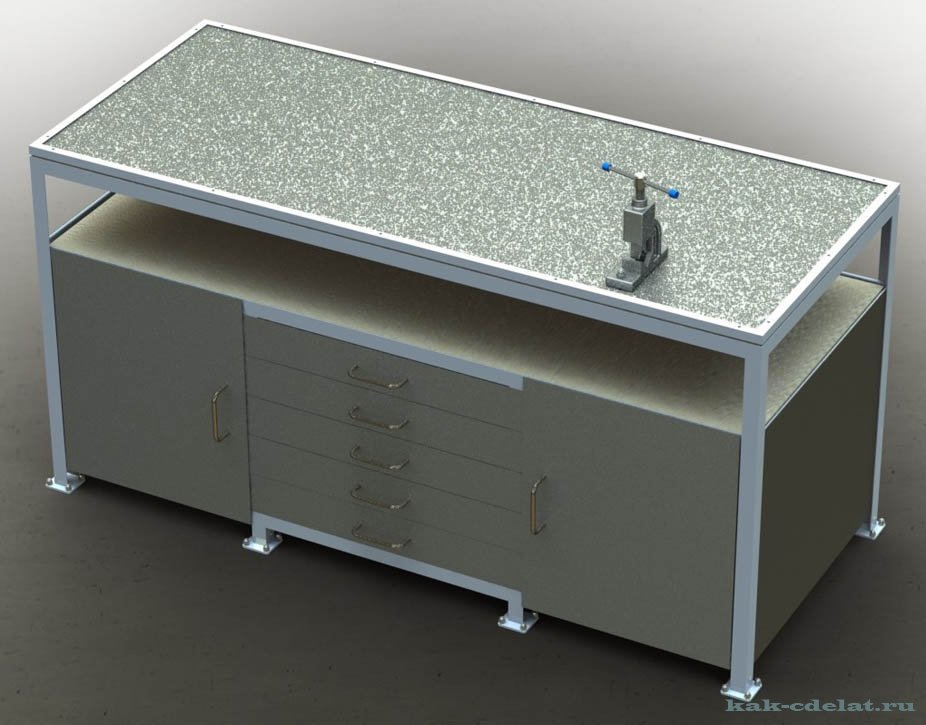

В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.

Как сделать слесарный верстак своими руками чертежи


Устанавливаем на стол трубогиб для профильной трубы, тиски и различные приспособления. Навешиваем на стены полки.

Как сделать слесарный верстак своими руками чертежи


Все, рабочее место готово. Можно приступать к работе и получать удовольствие.
