Как сделать трубогиб своими руками для профильной трубы чертежи



Как сделать трубогиб своими руками для профильной трубы, чертежи, схемы и порядок сборки.

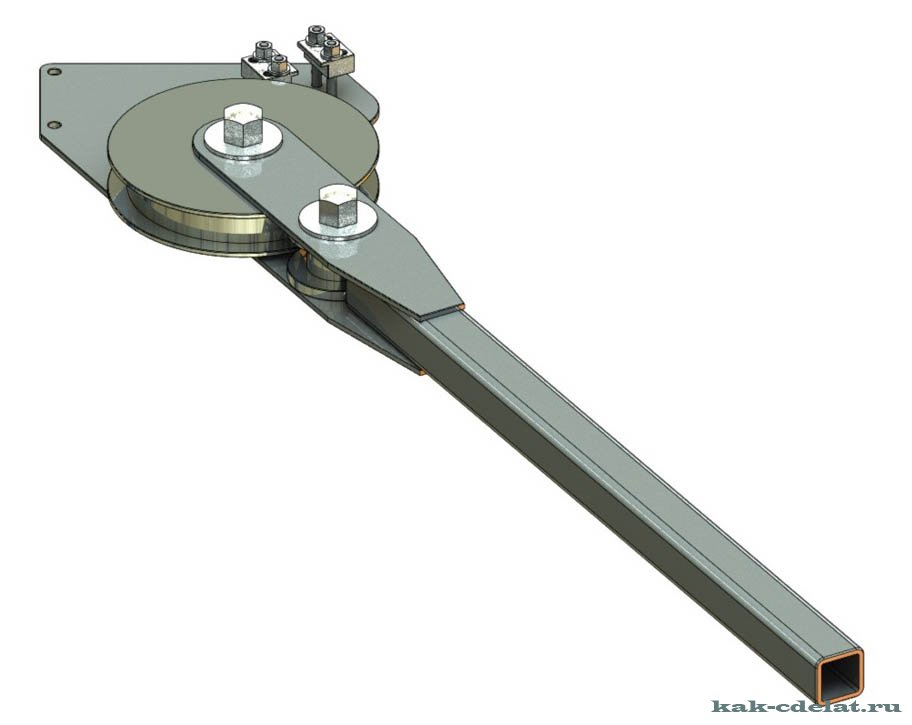

Технические характеристики устройства:



Как сделать трубогиб своими руками для профильной трубы чертежи


• диапазон угла сгибания труб от 0° до 180°
• размерный ряд профильной стальной трубы: 10 х 10; 15 х 15; 20 х 20; 25 х 25 (мм)
• размерный ряд водогазопроводных стальных труб: 13,5; 17; 21,3; 26,8 (мм)

Как сделать трубогиб своими руками для профильной трубы чертежи
Это может пригодиться: А = απ(R+dн/2)/180
где:
А – длина изогнутого участка трубы в миллиметрах
α – угол изгиба в градусах
π – 3,142
R – радиус изгиба в миллиметрах
– наружный диаметр трубы в миллиметрах

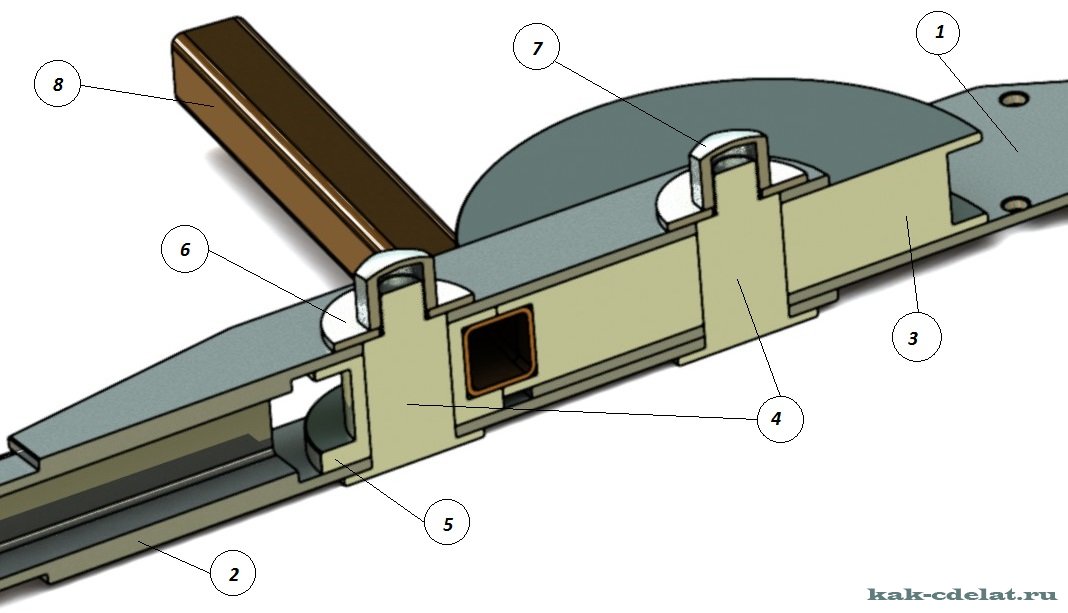

Посмотрим на рисунок в разрезе, на котором показана деталировка изделия:

Как сделать трубогиб своими руками для профильной трубы чертежи

  1. Крепежная планка.
  2. Ручка.
  3. Большой ролик.
  4. Ось роликов.
  5. Малый ролик.
  6. Шайба С.16 ГОСТ 6958-78.
  7. Гайка М 16 ГОСТ 11860-85.
  8. Труба стальная квадратная 25 х 25 х 1 (мм) ГОСТ 8639-82.

КРЕПЕЖНАЯ ПЛАНКА



Как сделать трубогиб своими руками для профильной трубы чертежи


Как сделать трубогиб своими руками для профильной трубы чертежи

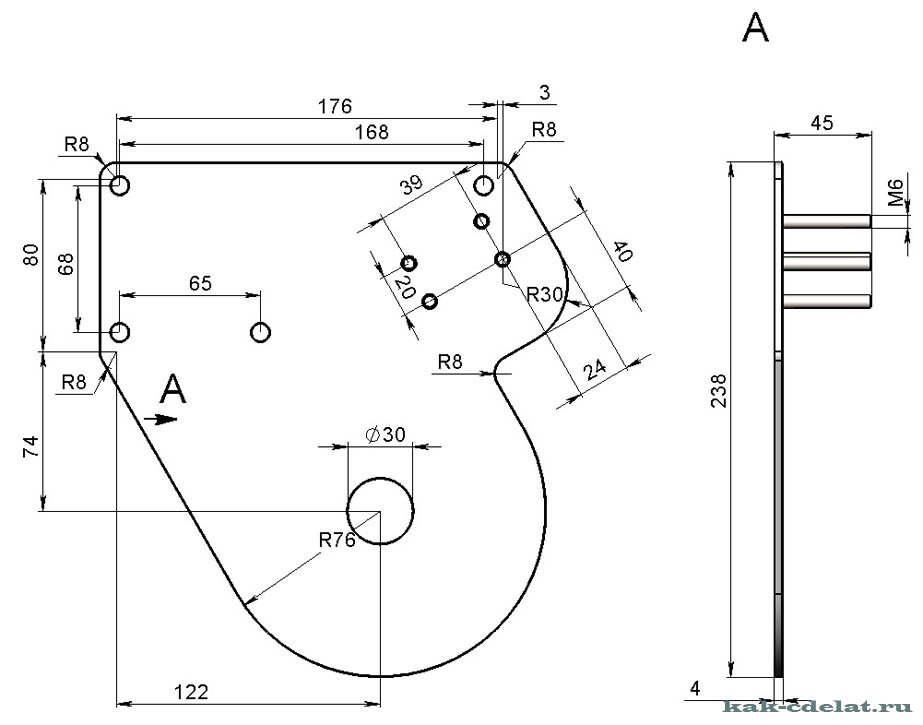

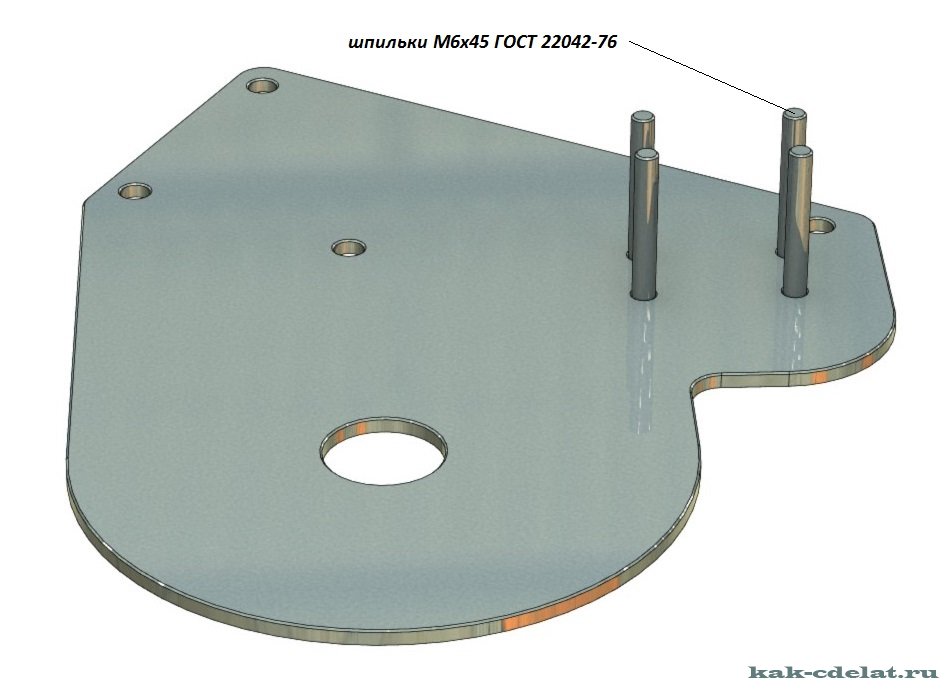

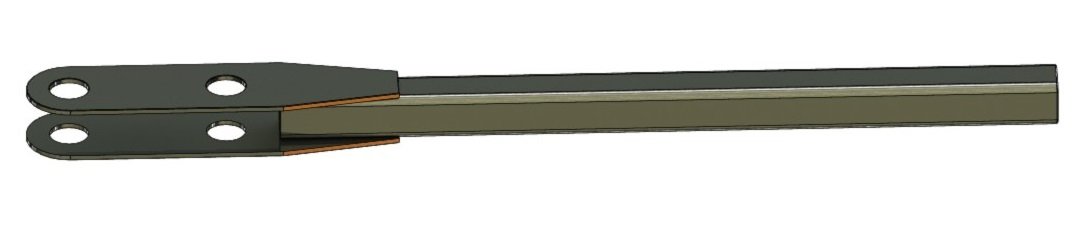

РУЧКА



Как сделать трубогиб своими руками для профильной трубы чертежи


Как сделать трубогиб своими руками для профильной трубы чертежи


Две пластины приварены к трубе квадратной стальной 36 х 36 х 4 (мм). Необходимо помнить, чем больший профиль гнем, тем большее усилие необходимо приложить к ручке. Чтобы увеличить приложенную силу, нужно удлинить плечо. В трубу можно вставить металлический лом.

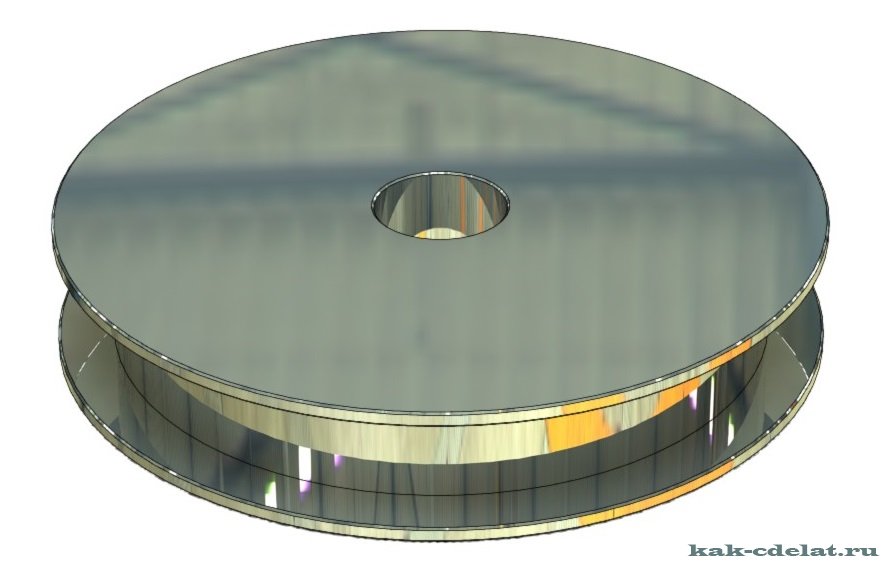

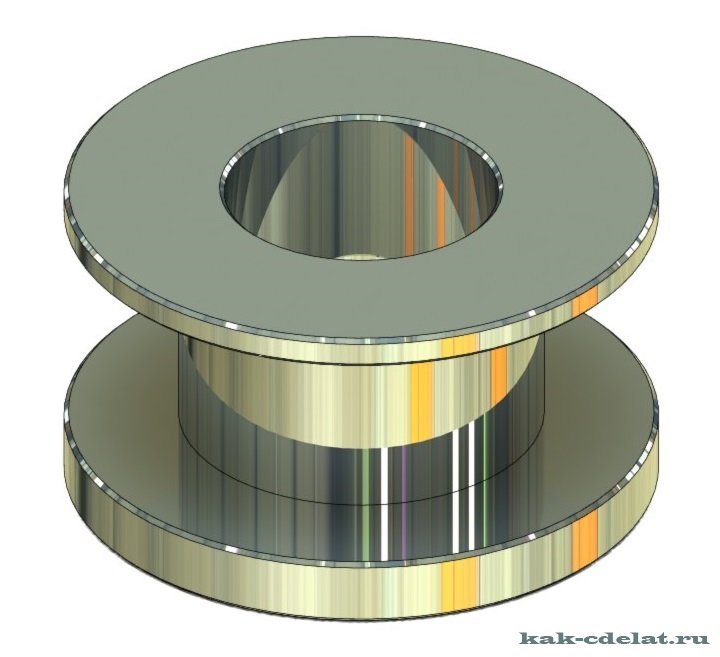

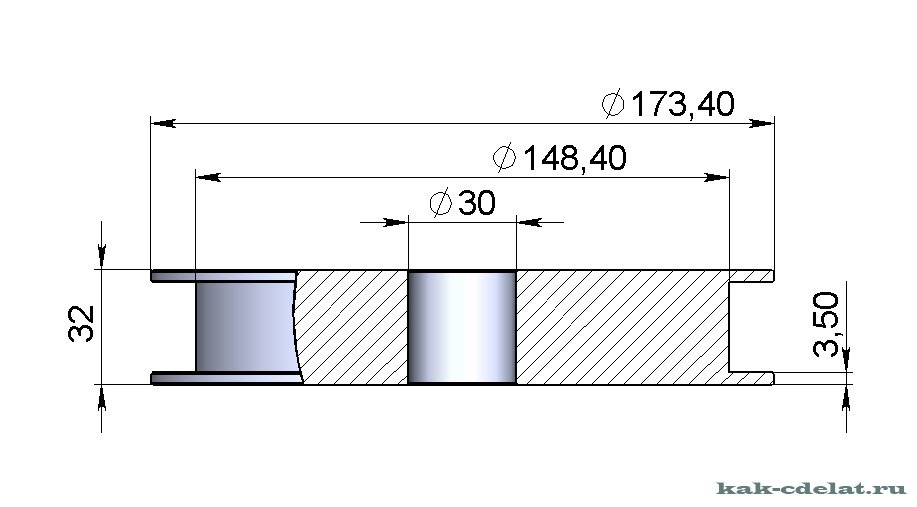

БОЛЬШОЙ РОЛИК



Как сделать трубогиб своими руками для профильной трубы чертежи


Как сделать трубогиб своими руками для профильной трубы чертежи

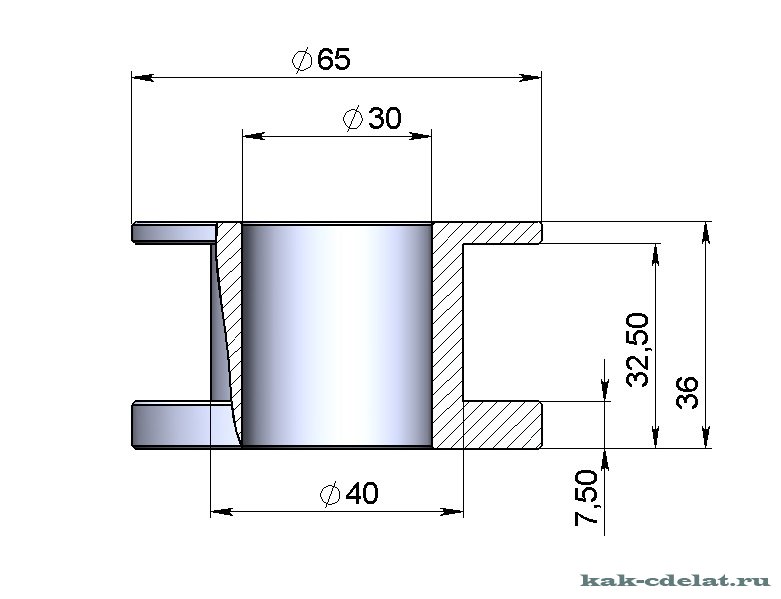

МАЛЫЙ РОЛИК



Как сделать трубогиб своими руками для профильной трубы чертежи

Как сделать трубогиб своими руками для профильной трубы чертежи

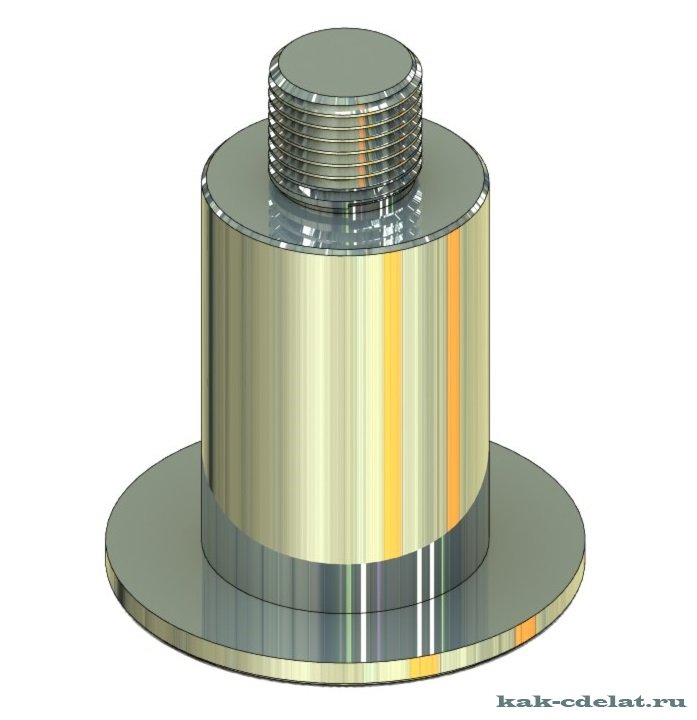

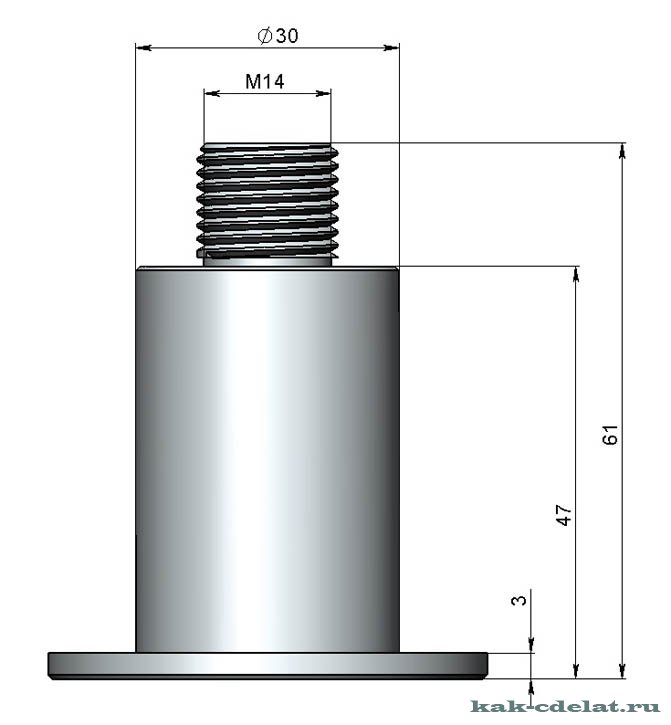

ОСЬ РОЛИКОВ



Как сделать трубогиб своими руками для профильной трубы чертежи


Как сделать трубогиб своими руками для профильной трубы чертежи

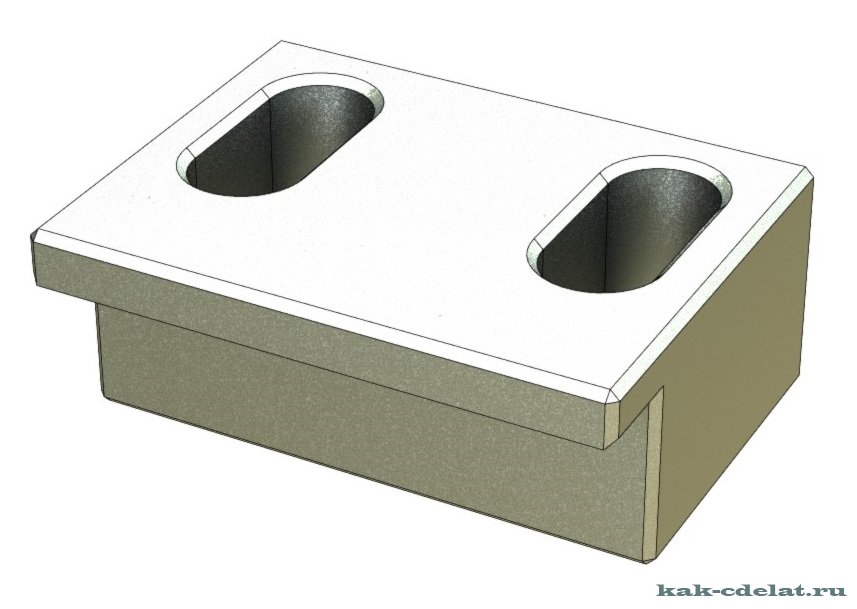

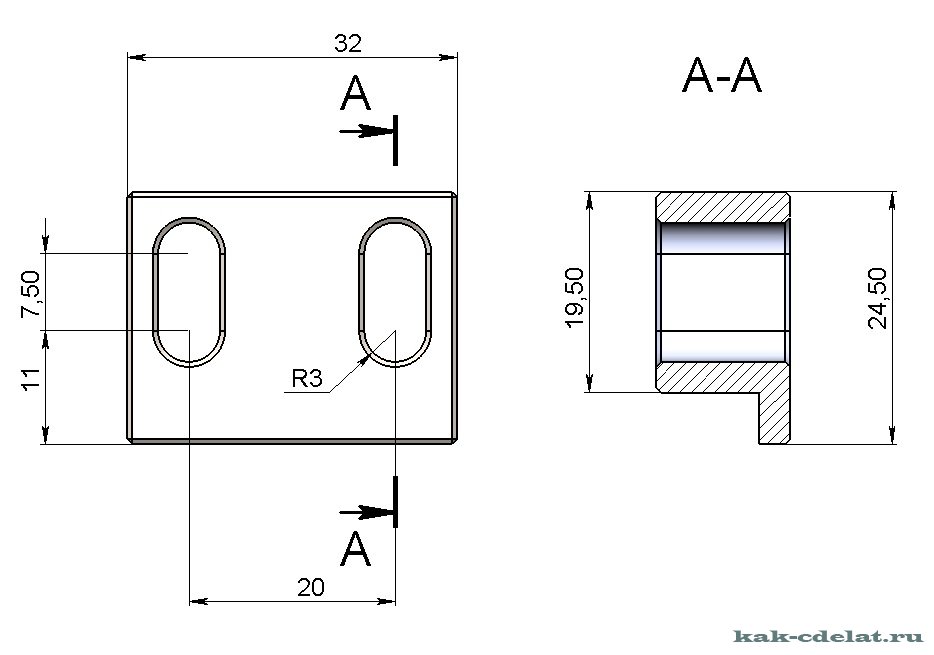

КРЕПЕЖНЫЕ ПЛАСТИНЫ



Как сделать трубогиб своими руками для профильной трубы чертежи

Как сделать трубогиб своими руками для профильной трубы чертежи


Информации предостаточно о том, как сделать трубогиб своими руками для профильной трубы, чертежи в наличии. Изготовим все детали и приступаем к сборке.

Для этого:

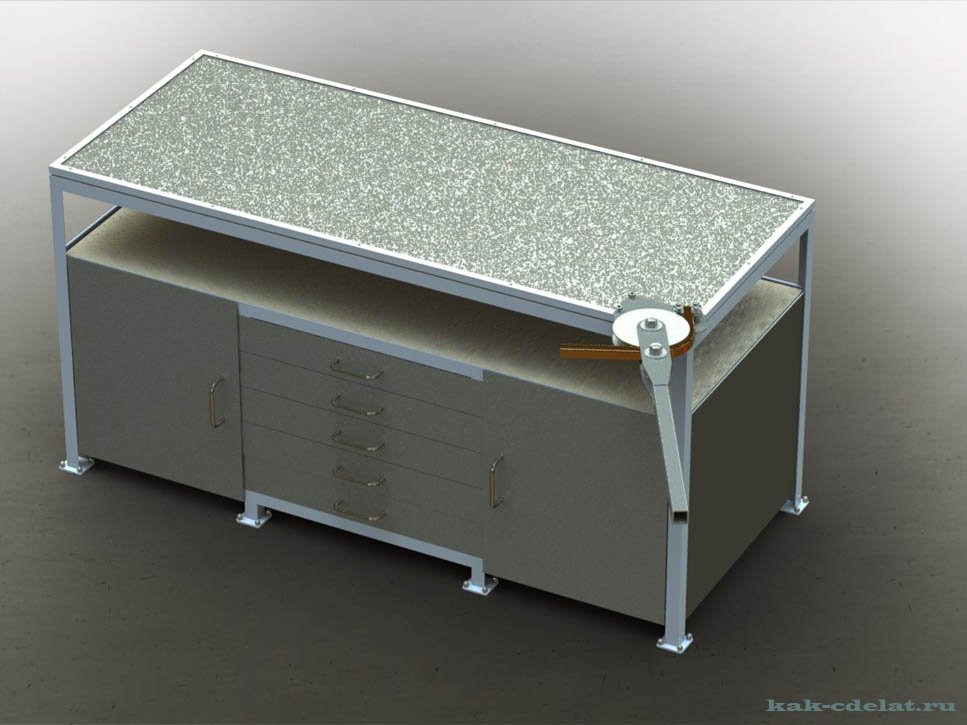

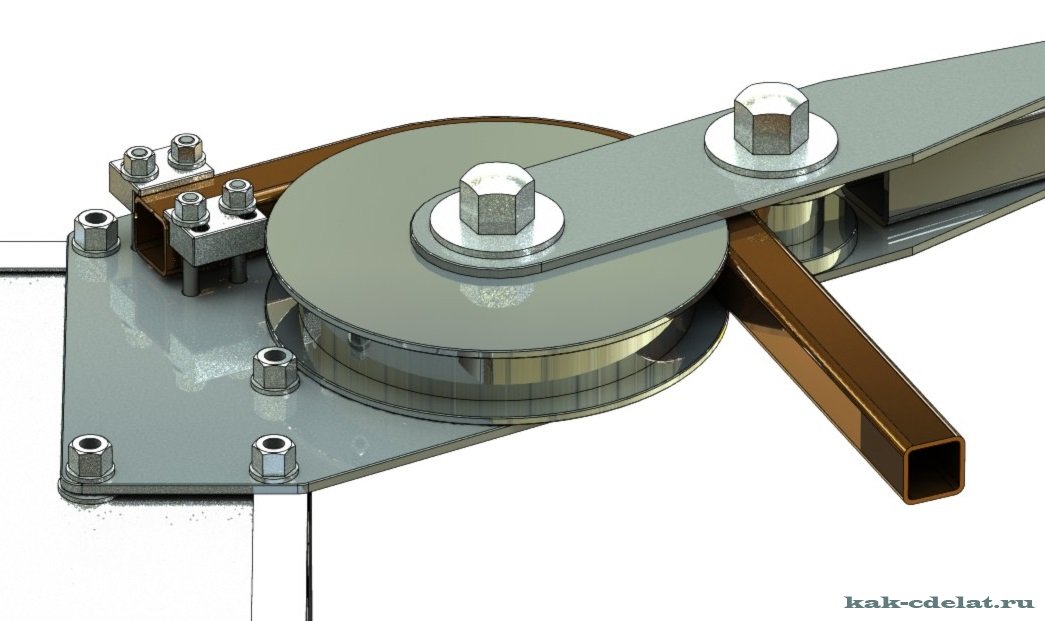

  1. Закрепим крепежную планку на слесарном верстаке болтами М 8 ГОСТ 7798-70. Помните, что усилие, прилагаемое к трубогибу немалое, поэтому верстак, должен быть хорошо прикреплен к полу помещения, в котором находится.

    Как сделать трубогиб своими руками для профильной трубы чертежи


  2. Кладем на планку ролики.
  3. Устанавливаем ручку (роликами между пластинами).
  4. Вставляем снизу ручки ось большого ролика.
  5. На ось одеваем шайбу.
  6. Собранные детали зажимаем гайкой.
  7. Повторяем операции п. п. 4-6 с осью малого ролика.
  8. Между роликами вставляем квадратную металлическую трубу.
  9. Под конец трубы ложем планку, соответствующую толщины стенки используемого ролика, и фиксируем все крепежными пластинами.
  10. Крепежные пластины зажимаем гайками М 6.
  11. Поворачиваем ручку на нужный угол.

Ну вот - труба согнута.

Как сделать трубогиб своими руками для профильной трубы чертежи


Чтобы гнуть трубы разных диаметров и сортамента, необходимо поменять ширину и глубину паза на большом и малом роликах.

Размеры пазов для квадратных труб

Как сделать трубогиб своими руками для профильной трубы чертежи

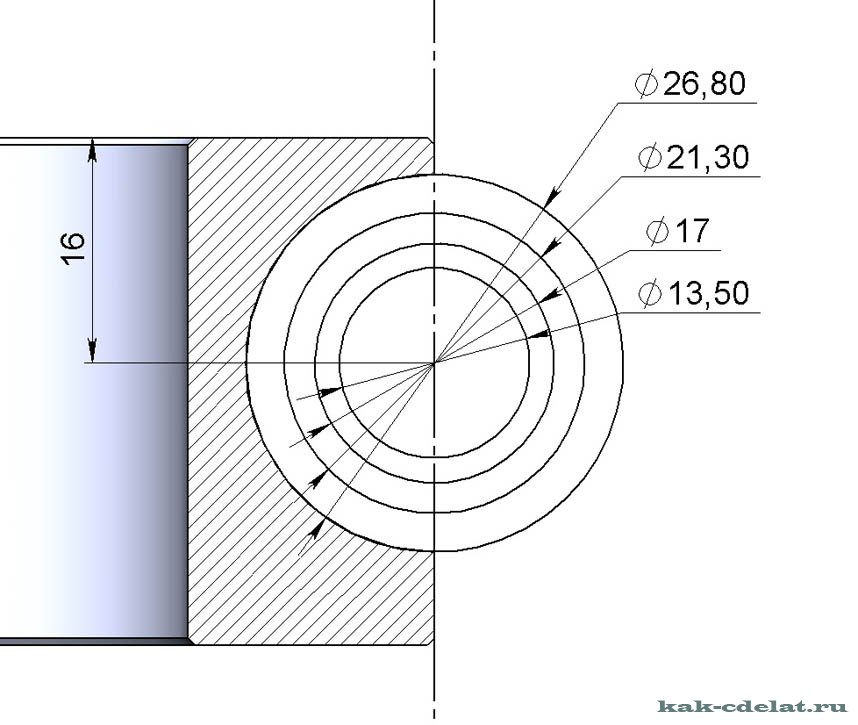

Размеры пазов для круглых труб

Как сделать трубогиб своими руками для профильной трубы чертежи


Ну что, как сделать трубогиб своими руками для профильной трубы – мы уже знаем. Осталось опробовать изделие в действии. Перед гибкой, обязательно смажьте трубу тонким слоем масла.
