Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.


Она состоит из трех частей:

Складная лестница на чердак своими руками чертежи


• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Складная лестница на чердак своими руками чертежи


Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Складная лестница на чердак своими руками чертежи


Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Складная лестница на чердак своими руками чертежи


Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

Складная лестница на чердак своими руками чертежи


• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).



ПЕТЛЯ ПРЯМАЯ

Складная лестница на чердак своими руками чертежи


ПЕТЛЯ С ЗАГИБОМ

Складная лестница на чердак своими руками чертежи


Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).


Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

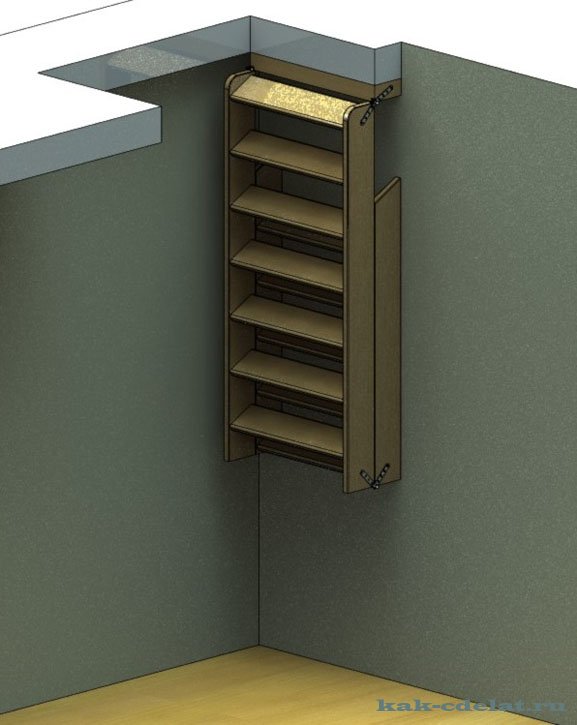

Складная лестница на чердак своими руками чертежи


Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

Складная лестница на чердак своими руками чертежи


2. Нижнюю секцию опускаем вниз.

Складная лестница на чердак своими руками чертежи


3. Устанавливаем в рабочее положение.

Складная лестница на чердак своими руками чертежи


4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.
