Теплица из дерева своими руками чертежи

Категория: Теплицы
4343
0


Теплица из дерева своими руками, чертежи каркаса и подробное описание. Предлагаем к рассмотрению, простую модель с пленочным покрытием, которую можно сделать относительно быстро.

Работы по изготовлению постройки можно разбить на несколько этапов:

• проектирование
• выбор места и устройство фундамента
• заготовка материала
• изготовление деталей
• сборка

ПРОЕКТИРОВАНИЕ

Разработаем эскизы и рабочие чертежи

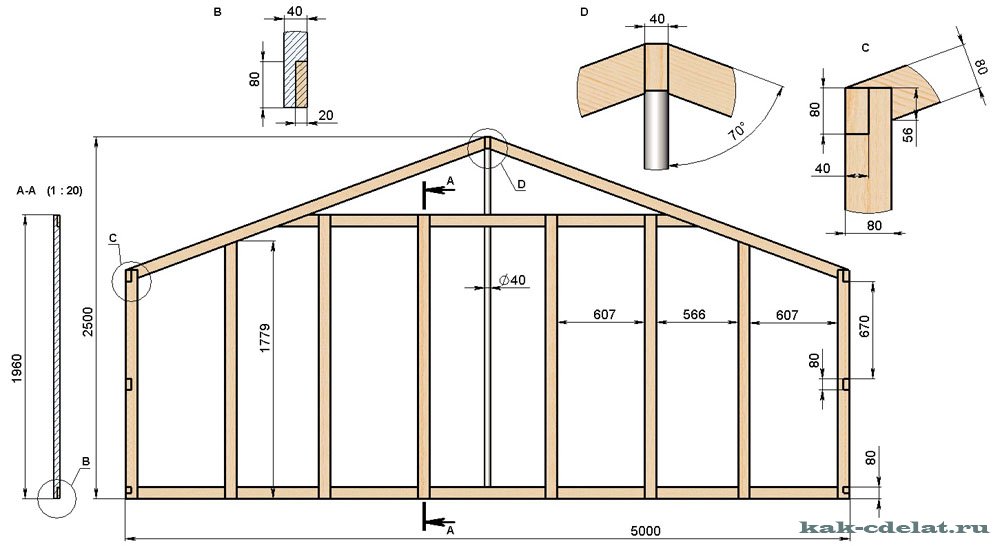

Вид спереди

Теплица из дерева своими руками чертежи


Вид сбоку

Теплица из дерева своими руками чертежи


Размеры теплицы из дерева можно выбирать на ваше усмотрение.

Справка:
Для экономии материала и удобства работ, длину постройки необходимо выбирать кратно трем метрам – это стандартный размер развернутой рулонной полиэтиленовой пленки.


Если покрыть каркас поликарбонатом, расчет производите по методике предложенной в статье: «Как построить теплицу из поликарбоната своими руками» на страницах нашего сайта.

ВЫБОР МЕСТА И УСТРОЙСТВО ФУНДАМЕНТА

1. Спланируем площадку и очистим от мусора.
2. Вобьем колышки по периметру теплицы.
3. Разметим места установки «свай», роль которых будут выполнять металлические трубы ГОСТ 8734-75
4. Выкопаем при помощи «садового ручного бура» неглубокие ямки для устройства фундамента.

ЗАГОТОВКА МАТЕРИАЛА

Материал для изготовления:

• строганный деревянный брус 40х80 (мм)
саморезы по дереву 4,8х120 (мм)
• саморезы по дереву 4,8х65 (мм)
• полиэтиленовая пленка 0,1х3000 (мм)
• строганная деревянная планка 10х30 (мм)
• строительные гвозди 2х40 (мм) ГОСТ 4028-63
• труба металлическая Ø20 (мм)
• труба металлическая Ø20 (мм)

ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ

1. Нарежем детали в размер (нужной длины)
2. Торцуем детали (под нужным углом)
3. Сверлим отверстия, фрезеруем или вырезаем пазы в заготовках.



СБОРКА

1. Вставим металлические трубки (сваи) в просверленные отверстия нижних брусков каркаса.
2. Вставим сваи в выкопанные ямы и зафиксируем.
3. Установим нижние бруски по уровню и выровняем углы между ними.

Справка:
Расстояние между противоположными углами должно быть одинаковым.
Углы должны составлять 90°.


4. Сверху металлических труб диаметром 40 (мм) забьем деревянные пробки.
5. Установим металлические трубы, пробками вверх, в выкопанные ямы и зафиксируем.
6. Выровняем трубы по уровню.
7. Зальем раствором ямы и подождем несколько дней, пока раствор не схватится.
8. На трубы закрепим коньковую балку.

Теплица из дерева своими руками чертежи


9. Соберем переднюю стенку.

Теплица из дерева своими руками чертежи


10. Соберем заднюю стенку.
11. Стенки соединим продольными балками.
12. Установим поперечные стойки.

Теплица из дерева своими руками чертежи


13. Соберем стропильную часть.

Теплица из дерева своими руками чертежи


14. Установим двери.
15. Покроем конструкцию антисептиком по дереву.
16. Накроем теплицу полиэтиленовой пленкой.

ТИПЫ СОЕДИНЕНИЙ ДЕРЕВЯННЫХ БРУСКОВ

Сборка нижних углов

Теплица из дерева своими руками чертежи


Соединение стропил и стоек

Теплица из дерева своими руками чертежи


Соединение стропил и наддверной балки

Теплица из дерева своими руками чертежи


Соединение стоек и нижних балок.

Теплица из дерева своими руками чертежи


Вот так, теплица из дерева своими руками сделана.

Теплица из дерева своими руками чертежи


Вентиляция осуществляется через дверные проемы.
