Круглогодичная теплица своими руками – мечта любого огородника.

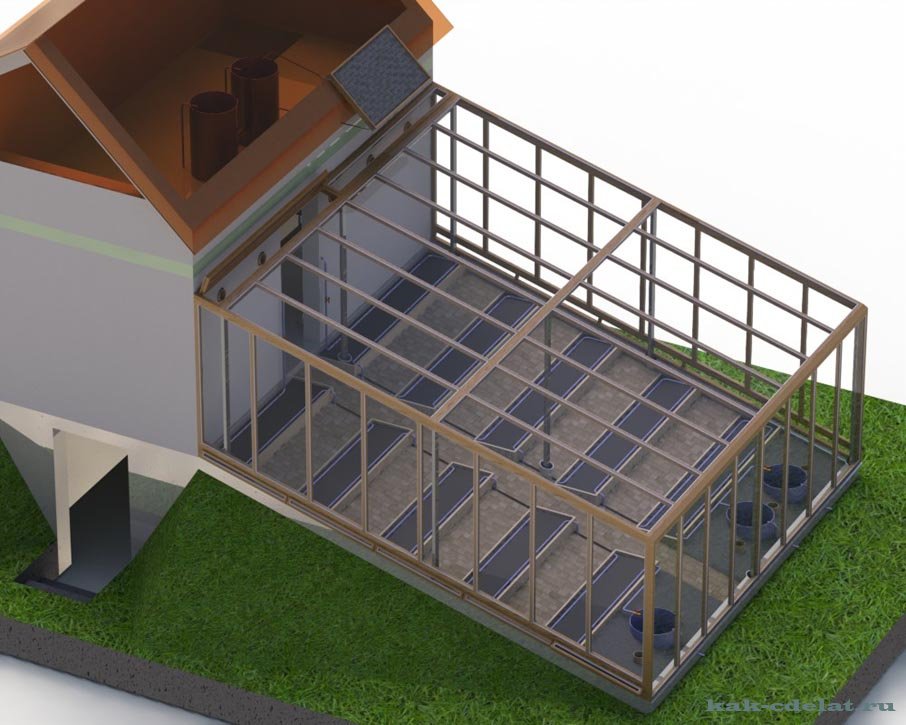

Рассмотрим конструкцию, которая состоит из деревянных рам с остеклением и наклонена под углом 15°, строго в южном направлении.


Такое конструктивное решение позволяет:

• увеличить доступ солнечных лучей в помещение, по сравнению с двухскатными и арочными теплицами, примерно:
– до шести раз летом
– до двадцати одного раза зимой
• значительно сократить потребление тепловой и электрической энергии

Подробное описание конструкции, изложено в цикле статей на страницах нашего сайта.
Любое строительство начинается с подготовки площадки и закладки фундамента для теплицы и целого ряда других видов работ.

А мы продолжим начатый цикл статей, и подробнее ознакомимся с материалом о том, как сделать деревянную конструкцию круглогодичной теплицы своими руками.

На рисунке изображена схема крепления рам:

Круглогодичная теплица своими руками


1. Торцевая рама.
2. Боковая левая рама.
3. Боковая правая рама.
4. Потолочная рама.
5. Соединительный брус.

ТОРЦЕВАЯ РАМА

Круглогодичная теплица своими руками


БОКОВАЯ РАМА

Круглогодичная теплица своими руками


Левая рама – это зеркальное отражение правой рамы, и наоборот.

ПОТОЛОЧНАЯ РАМА

Круглогодичная теплица своими руками


СОЕДИНИТЕЛЬНЫЙ БРУС

Круглогодичная теплица своими руками


Один из способов соединения вертикальных и горизонтальных брусков рам изображен на рисунке.

Круглогодичная теплица своими руками


Справка:
• места касания деревянных брусков и металлического каркаса необходимо обработать битумной мастикой, в качестве крепежного элемента использовать болтовое соединение
• места касания деревянных брусков друг с другом необходимо обработать морозостойким силиконом, в качестве крепежного элемента использовать саморезы по дереву
• деревянные рамы и штапики для крепления стекол обработать антисептиком и покрыть декоративным защитным слоем




Порядок сборки:

1. Торцевую раму устанавливаем на оцинкованный отлив и крепим ее к металлическому каркасу.

Круглогодичная теплица своими руками


2. Боковые рамы крепим к торцевой раме и металлическому каркасу.
3. Соединительный брус крепим к торцевой раме и металлическому каркасу.
4. Потолочные рамы крепим к боковым рамам и металлическому каркасу.

Круглогодичная теплица своими руками


Угловой стык после сборки

Круглогодичная теплица своими руками


Потолочный стык после сборки

Круглогодичная теплица своими руками


5. Снизу боковых рам и сверху второй потолочной рамы, крепим рамы с вентиляционными фрамугами.
6. Укладываем стекла в пазы рам на морозостойкий силикон.

Справка:
Стекла нарезаются из стандартного полотна 4х1800х2400 (мм) двух типов размеров:
• 4х600х1800 (мм)
• 4х600х2400 (мм)


7. Закрепляем стекла штапиками при помощи тонких гвоздиков.

Круглогодичная теплица своими руками


Вот и все, круглогодичная теплица своими руками сделана, перейдем к рассмотрению систем отопления теплиц.
