Изготовление улей своими руками, чертежи однокорпусного с магазинной надставкой, апробированный пчеловодами.

Изготовление улей своими руками чертежи
«Пчелиных домиков» очень большое разнообразие, каждый из которых зависит от многих параметров: в какой климатической зоне будет использоваться; на какой местности; какое количество семей будет содержаться и так далее.


Мы остановимся на простой конструкции, которую можно легко изготовить самостоятельно в домашних условия, имея обычный ручной электроинструмент.

КОРПУС ДЛЯ УЛЕЙ

Это четырехстенный прямоугольник, в котором размещаются рамки. Чем больше рамок мы хотим в нем разместить, тем шире он будет.

Посмотрим на корпус и его составные части в разрезе

Изготовление улей своими руками чертежи


1. Боковая стенка (левая и правая)
2. Передняя стенка
3. Задняя стенка
4. Утеплитель
5. Верхняя прилетная доска
6. Нижняя прилетная доска
7. Обшивочный материал

БОКОВАЯ СТЕНКА

Изготовление улей своими руками чертежи


Изготавливается по аналогии с дном для улья

ЗАДНЯЯ СТЕНКА

Изготовление улей своими руками чертежи


Состоит из двух связующих элементов:

• нижняя часть
• верхняя часть



Изготовим нижнюю часть.

Изготовление улей своими руками чертежи


Изготовим верхнюю часть.

Изготовление улей своими руками чертежи


Соединим при помощи саморезов универсальных, обе части между собой.

ПЕРЕДНЯЯ СТЕНКА

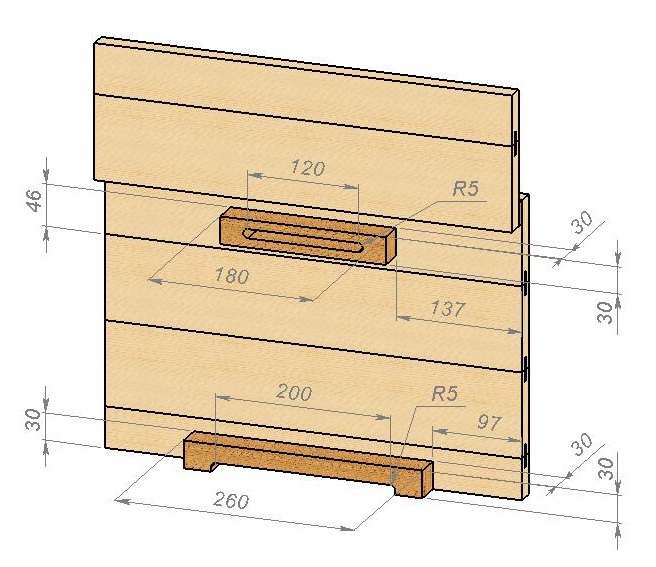

Изготавливается по аналогии с задней стенкой. К ней прикрепим деревянные бруски, размеры которых и их место расположение показано на рисунке

Изготовление улей своими руками чертежи


В брусках и стенке фрезеруем сквозные летковые проходы.

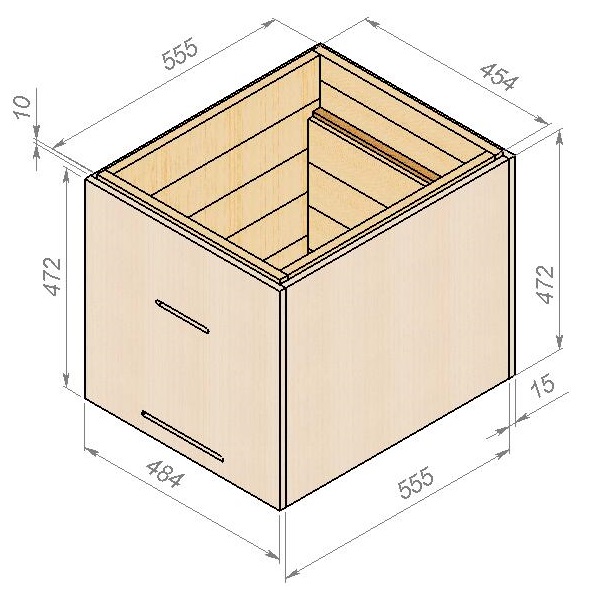

Порядок сборки:

1. Скрепляем четыре стенки между собой, при этом обязательно выдерживаем прямой угол между ними.

Изготовление улей своими руками чертежи


2. Скрепляем корпус с дном.

Изготовление улей своими руками чертежи


3. Обшиваем переднюю и заднюю стенки пенопластом ГОСТ 15588-86.

Изготовление улей своими руками чертежи


4. Обшиваем все стенки и дно влагостойкой фанерой ГОСТ 3916.1-96.

Изготовление улей своими руками чертежи


5. Крепим прилетные доски по нижнему уровню летковых проходов.

Изготовление улей своими руками чертежи


Изготовление улей своими руками начинается с корпуса, после чего, плавно переходим к изготовлению крыши, смотрим статью: "Размеры улья дадан"

Требования: изготовленная конструкция должна быть прочной; иметь хорошую теплоизоляцию; обеспечивать надежную защиту от климатических условий (ветер, дождь, резкие температурные перепады)
