Как сделать улей дадана своими руками, чертежи его составных частей.
Одно из основных правил изготовления – строгое соблюдение внутренних размеров:
• расстояние от боковых планок до стенок улья – 8 (мм);
• расстояние от цента одной гнездовой рамки до центра другой – 37…38 (мм);
• толщина рамок – 24…25 (мм);
• расстояние от верха рамок одного этажа до низа рамок второго этажа – 10 (мм);
• расстояние от низа рамок до дна – 20…55 (мм)
• расстояние от боковых планок до стенок улья – 8 (мм);
• расстояние от цента одной гнездовой рамки до центра другой – 37…38 (мм);
• толщина рамок – 24…25 (мм);
• расстояние от верха рамок одного этажа до низа рамок второго этажа – 10 (мм);
• расстояние от низа рамок до дна – 20…55 (мм)
Прежде чем приступить к изготовлению, необходимо ознакомиться с устройством улья, а мы продолжаем дальше начатый цикл статей как сделать улей дадана своими руками.
МАГАЗИННАЯ НАДСТАВКА
Предназначена для увеличения гнездового объема и площади сотовых рамок во время медосбора. Она заполняется магазинными рамками, которые на половину меньше гнездовых. Можно использовать одну или две магазинные надставки на один корпус. Они могут быть изготовлены из более легкого материала по сравнению с корпусом.

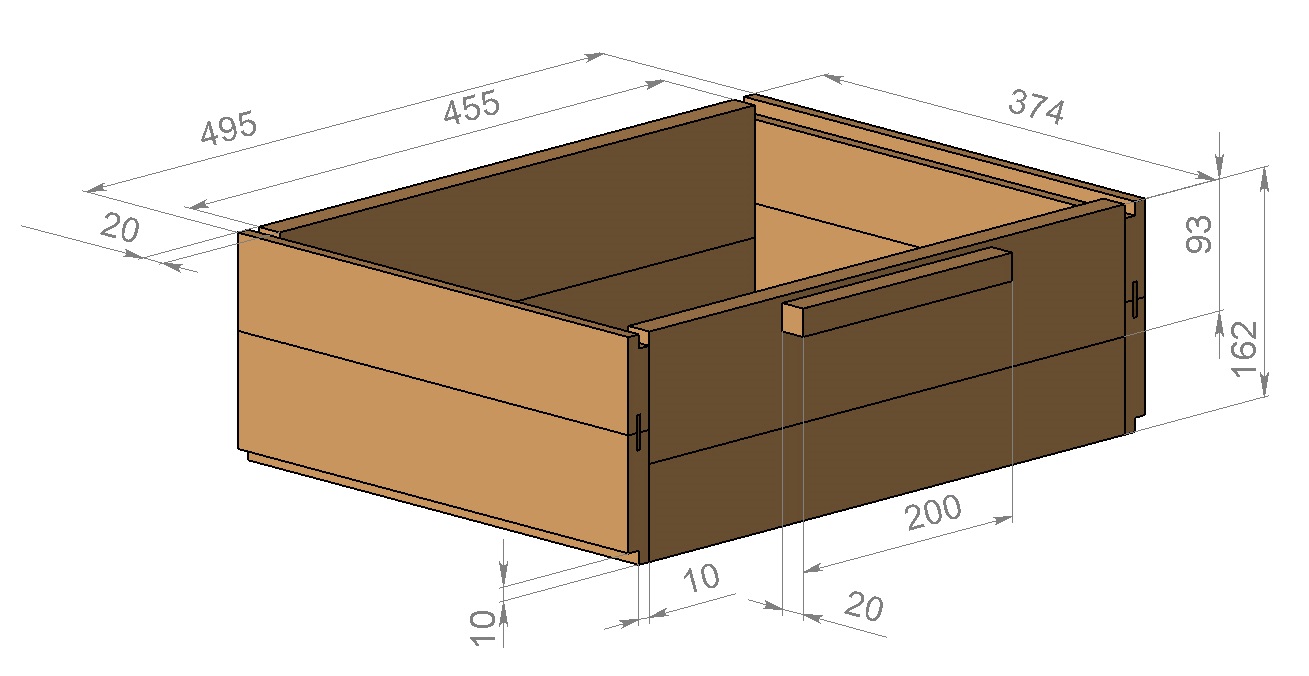

На рисунке показаны основные ее размеры
ВЕДОМОСТЬ МАТЕРИАЛОВ НА ИЗГОТОВЛЕНИЯ ОДНОГО УЛЬЯ
ДНО
• доска 20 х 93 х 454 – 5 шт.;
• доска 20 х 90 х 454 – 5 шт.;
• планка 3 х 25 х 454 – 5 шт.;
• фанера ГОСТ 3916.1-96, 15 х 555 х 454 – 1 шт.
КОРПУС
• доска 20 х 93 х 515 – 4 шт.;
• доска 20 х 93 х 454 – 12 шт.;
• доска 20 х 75 х 454 – 2 шт.;
• доска 20 х 55 х 454 – 2 шт.;
• доска 20 х 45 х 454 – 2 шт.;
• планка 3 х 25 х 515 – 2 шт.;
• планка 3 х 25 х 454 – 14 шт.;
• планка 10 х 25 х 454 – 2 шт.;
• планка 10 х 19 х 414 – 2 шт.;
• брусок 30 х 30 х 180 – 1 шт.;
• брусок 30 х 30 х 260 – 1 шт.;
• пенопласт ГОСТ 15588-86, 30 х 299 х 454 – 2 шт;
• фанера 15 х 472 х 484 – 2 шт.;
• фанера 15 х 472 х 555 – 2 шт.;
КРЫША
• доска 20…25 х 140 х 456 – 1 шт.;
• доска 20…25 х 85 х 456 – 1 шт.;
• доска 20…25 х 140 х (557 + 2 х 20…25) – 2 шт.;
• доска 20…25 х 93 х 700 – 6 шт.;
• планка 3 х 25 х 700 – 5 шт.;
• тонколистовая оцинкованная сталь ГОСТ 14918-80, (700 + 2 х 20…25) х (557 + 2 х 20…25) – 1 шт.
МАГАЗИННАЯ НАДСТАВКА
• доска 20 х 93 х 455 – 2 шт.;
• доска 20 х 69 х 455 – 2 шт.;
• доска 20 х 93 х 374 – 2 шт.;
• доска 20 х 69 х 374 – 2 шт.;
• планка 3 х 25 х 455 – 2 шт.;
• планка 3 х 25 х 374 – 2 шт.;
В следующей статье рассмотрим как сделать рамки для ульев своими руками.
