Как сделать деревянное ведро своими руками

Категория: Инвентарь
13 016
0


Как сделать деревянное ведро своими руками в виде небольшого цилиндра, рассмотрим в представленной статье.

На рисунке изображена конструкция ведра в разрезе:



1. Наборное дно.
2. Наборная доска.
3. Металлический обруч.
4. Ушко для крепления ручки.
5. Ручка.

НАБОРНОЕ ДНО



Собирается на клею из досок и планок. Доски размером 20 х 45 х 225 (мм), в которых по центру боковых поверхностей фрезеруем пазы размером 5 х 7,5 (мм). Планки размером 5 х 15 х 225 (мм). Собранный щит сожмем струбцинами и ждем до полного высыхания клея.



Вырежем лобзиком из собранного щита круг. Торец донышка, по окружности сточим до размера 10 (мм), как показано на чертеже.

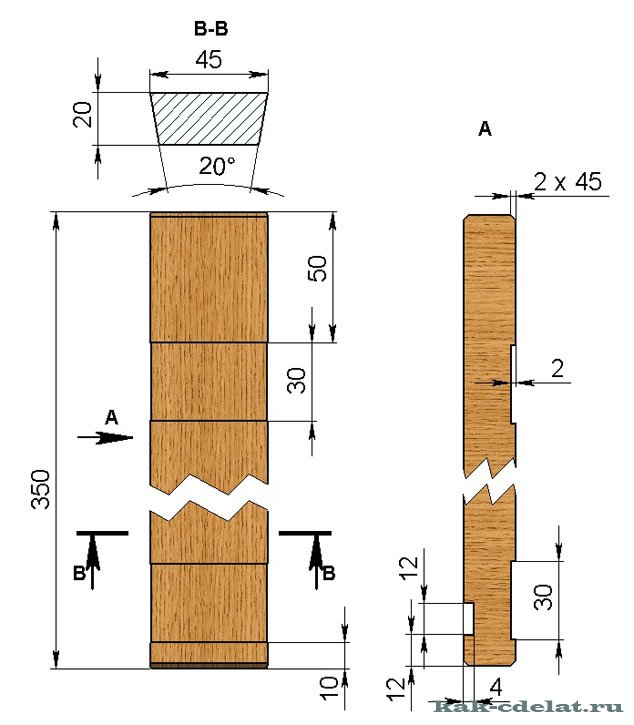

НАБОРНАЯ ДОСКА



Изготовим из деревянной планки размером в сечении 20 х 45 (мм), боковые грани сточим под углом 10° с наклоном к центру ведра. Все планки торцуем одного размера 350 (мм) и снизу фрезеруем паз глубиной 4 (мм) и шириной 12 (мм). На острых углах торцовых граней сделаем фаски.

Справка:

Количество планок, в рассматриваемом примере – 18 штук.
Рассчитаем угол наклона боковых граней: 360 / 18 / 2 = 10°
Угол является целым числом, с настройкой обрабатывающего оборудования проблем не будет.




МЕТАЛЛИЧЕСКИЙ ОБРУЧ

Изготовим из полосы горячекатанной инструментальной 3 х 30 ГОСТ 4405-75. По краям полосы просверлим отверстия под резьбу М5. Прикрутим уголки и вставим стяжной винт как показано на рисунке.



При помощи гайки сожмем края полосы до необходимого размера и сварим их. Выкрутим винты и снимем приспособление. Доварим шов и сгладим его абразивным кругом.

Справка:

Перед сваркой подготовим односторонний стык со скосом кромок, следующих размеров:

• ширина стыка 2 (мм)
• глубина стыка 1 (мм)
• угол кромок стыка 60°.


УШКО ДЛЯ КРЕПЛЕНИЯ РУЧКИ



Изготовим в виде петли из высоколегированной коррозионностойкой проволоки Ø 5 (мм) ГОСТ 18143-72.

РУЧКА

Изготовим из такой же проволоки, что и ушко.


Порядок сборки, или как сделать деревянное ведро своими руками:

1. Соберем все дощечки вокруг дна, чтобы дно входило в пазы дощечек.
2. Сожмем собранную конструкцию шпагатом.
3. Сожмем и сварим обручи.
4. К верхнему обручу приварим ушки для крепления ручки.
5. В ушки вставим ручку.



6. Опустим изделие в воду.



Через некоторое время, деревянные доски разбухнут и все щели пропадут.
