Станина для циркулярной пилы своими руками
Станина для циркулярной пилы своими руками, подробное описание, чертежи и схема
Данная конструкция соответствует следующим техническим требованиям:
• обеспечена жесткость за счет крепления к полу или верстаку
• решена возможность регулировки натяжения ремня
• регулируется глубина реза
• обеспечена жесткость за счет крепления к полу или верстаку
• решена возможность регулировки натяжения ремня
• регулируется глубина реза

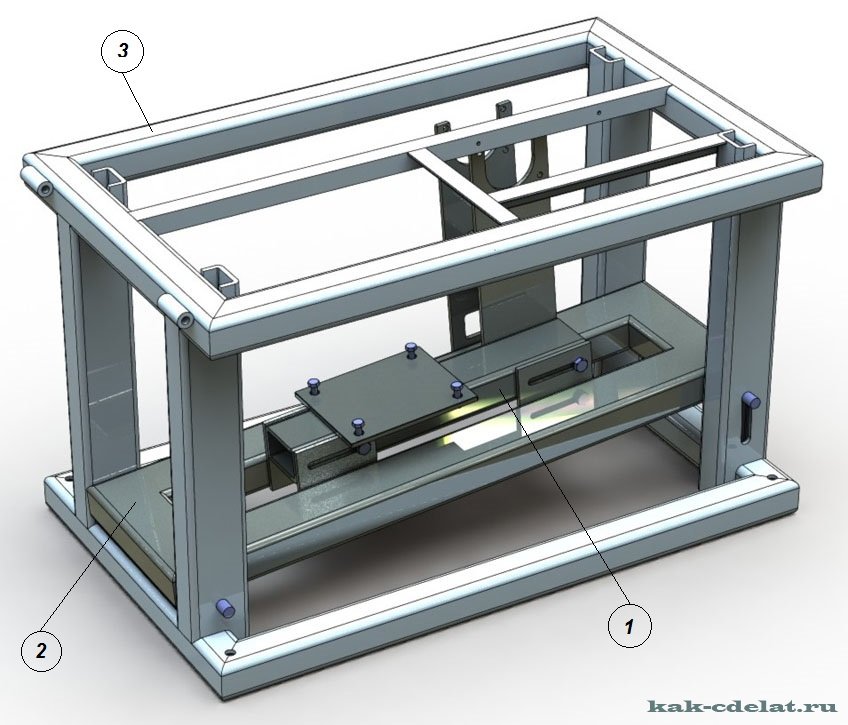

Станина для циркулярной пилы, состоит из трех составных частей:
1. Крепежный узел электродвигателя.
2. Крепежный узел вала.
3. Сборочный узел каркаса.
КРЕПЕЖНЫЙ УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ
Изготовлен из металлической прямоугольной трубы ГОСТ 8645-68, 40х60х5 (мм), к которой приварена прямоугольная металлическая пластина ГОСТ 19903-74, толщиной 5 (мм).
В пластине просверлены четыре сквозных отверстия диаметром 10 (мм) для крепления лап электродвигателя. Болты используемые для крепления М6 DIN 933. Разница между диаметром болта и диаметром отверстия позволит отрегулировать двигатель относительно плоскости шкивов ременной передачи.
В прямоугольной трубе просверлены четыре сквозных отверстия соответствующего диаметра и нарезана резьба М8. В резьбу вкручиваются болты М8, которые фиксируют узел электродвигателя относительно узла вала.
КРЕПЕЖНЫЙ УЗЕЛ ВАЛА
Сварен из металлических прямоугольных труб 40х40х4 (мм) и 40х60х5 (мм), к которым приварены прямоугольные металлические пластины толщиной 5 (мм).
На длинные пластины крепится сборочный узел вала.
На короткие пластины крепится сборочный узел электродвигателя.
Узел вала осуществляет поворот вокруг оси, которая выполнена в виде шпильки, зажатая с обеих сторон гайками М12. Резьбовая шпилька ГОСТ 22042-76 должна входить в отверстие крепежного узла с нулевым люфтом. С противоположной стороны оси, вставляется шпилька, концы которой скользят по полукруглым пазам, проделанным в сборочном узле каркаса. Фиксация в нужном положении осуществляется гайками М12 ГОСТ 11860-85.
СБОРОЧНЫЙ УЗЕЛ КАРКАСА
Сварен из металлических прямоугольных труб 40х40х4 (мм) и 40х60х5 (мм), к которым приварены металлические уголки 20х20х3 (мм).
Снизу по углам каркаса просверлены сквозные отверстия для крепления его к полу или верстаку.
К задней верхней части приварены гаражные петли для крепления стола.
С передней верхней части просверлены два сквозных отверстия соответствующего диаметра и нарезана резьба М8. В резьбу вкручиваются болты М8, которые фиксируют стол относительно каркаса.
Металлические уголки ГОСТ 8509-93, обеспечивают крепление защитного кожуха к каркасу, который не позволяет попадать древесной стружке во внутренний объем станины для циркулярной пилы.
По бокам крепятся защитные пластины, которые закрывают ременную передачу и электродвигатель.
Станина для циркулярной пилы своими руками собрана, переходим к рассмотрению устройства самодельного стола для циркулярной пилы.
