Самодельный ручной листогиб своими руками чертежи



Самодельный ручной листогиб своими руками, чертежи, подробное описание и порядок сборки.

Проектируя самодельный листогибочный станок, необходимо точно знать его основные эксплуатационные характеристики:

- толщина листа;
- максимальная длина линии изгиба;
- размерный ряд толщин листов;
- рабочий угол изгиба листа;
- количество рабочих циклов.

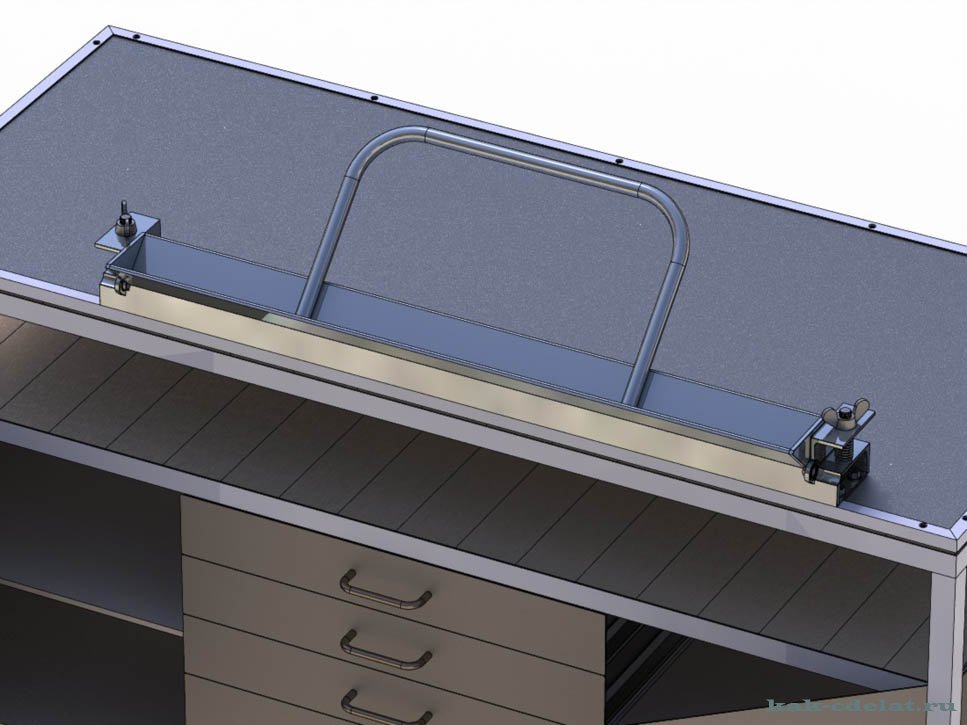

Посмотрим на рисунок, где схематично показан самодельный ручной листогиб.

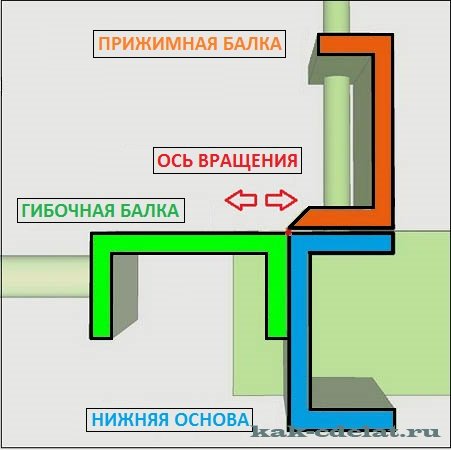

Если ось вращения сделать подвижной по направлению стрелок, то можно качественно гнуть листы разных толщин. Но такое решение существенно усложнит конструкцию и ее стоимость.
И еще – качество изгиба зависит от качества плоскости гибочных поверхностей и точности положения оси относительно гибочных плоскостей. В процессе проектирования и изготовления, это необходимо учесть.

Перейдем к техническим характеристикам рассматриваемого изделия:

• размерный ряд толщин используемого листа 05,; 0,7; 0,8 (мм)
• максимальная длина линии изгиба 1000 (мм)
• рабочий угол от 0° до 135°
• ось установлена на подшипники 1000901 ГОСТ 8338-75

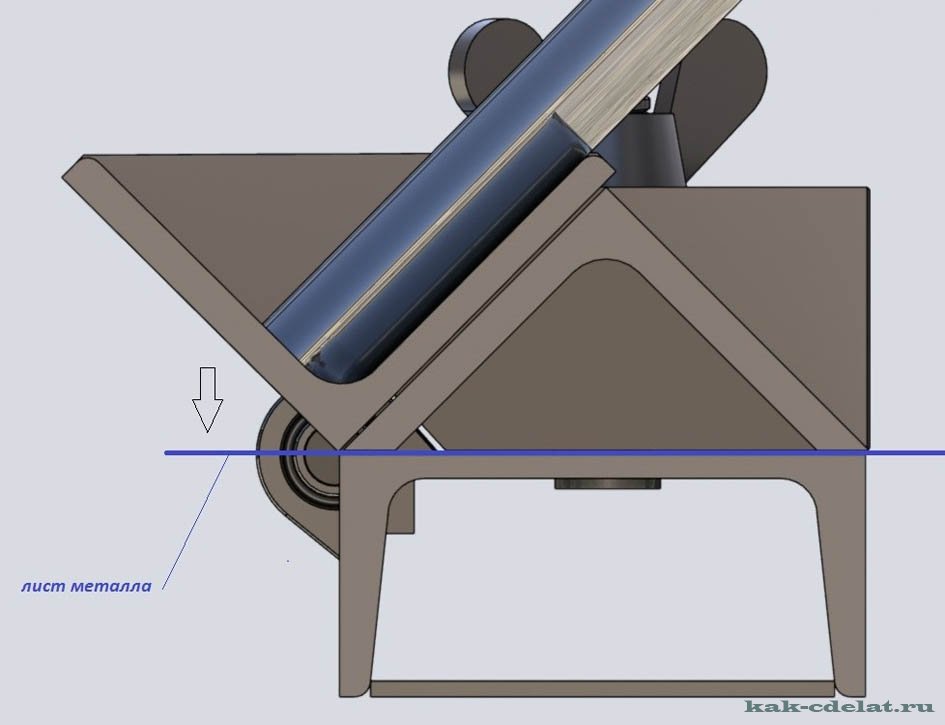

Если мы захотим согнуть лист под углом 90°, гибочную балку опускаем сверху вниз

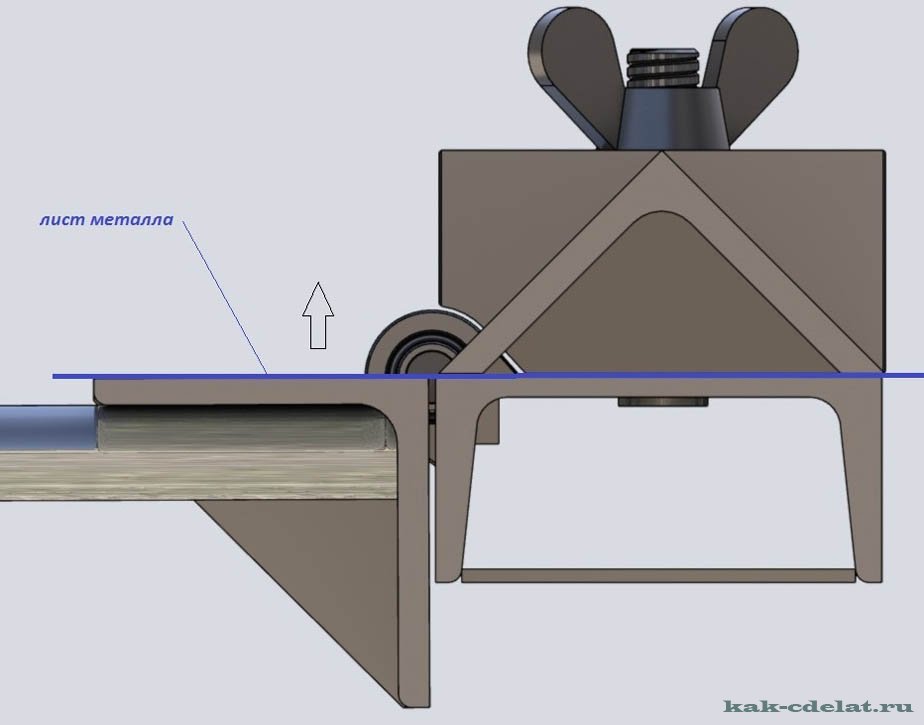

Если мы захотим согнуть лист под углом от 0° до 135°, гибочную балку поднимаем снизу вверх

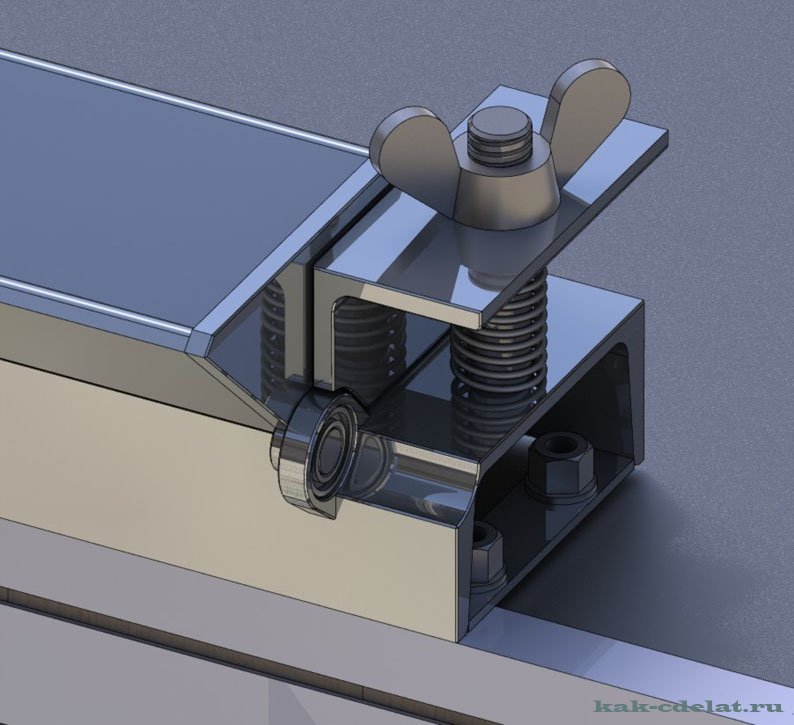

Сборочные части самодельного ручного листогиба:

• нижняя основа
• гибочная балка
• прижимная балка
• направляющий палец

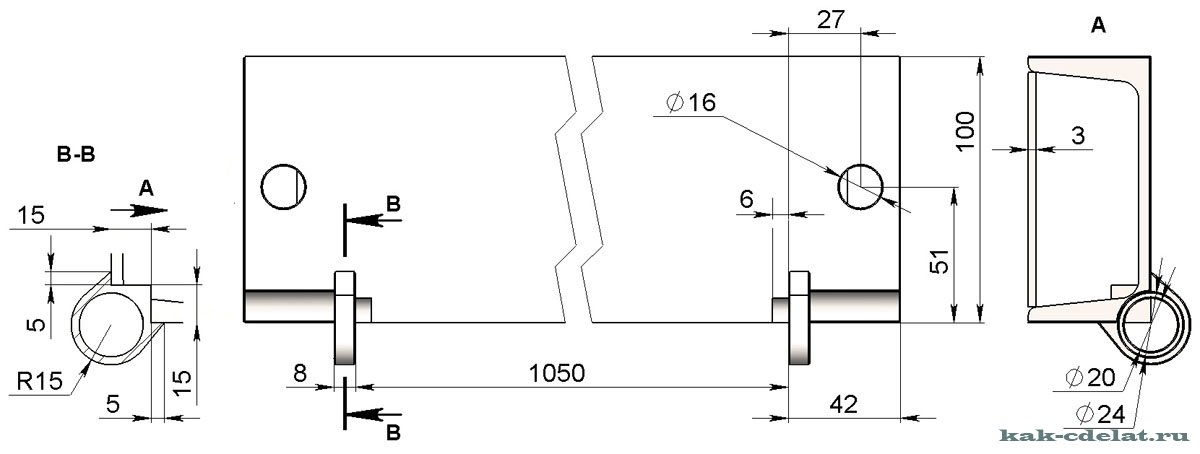

НИЖНЯЯ ОСНОВА





Швеллер 10 ГОСТ 8240-97 (горячекатаный)

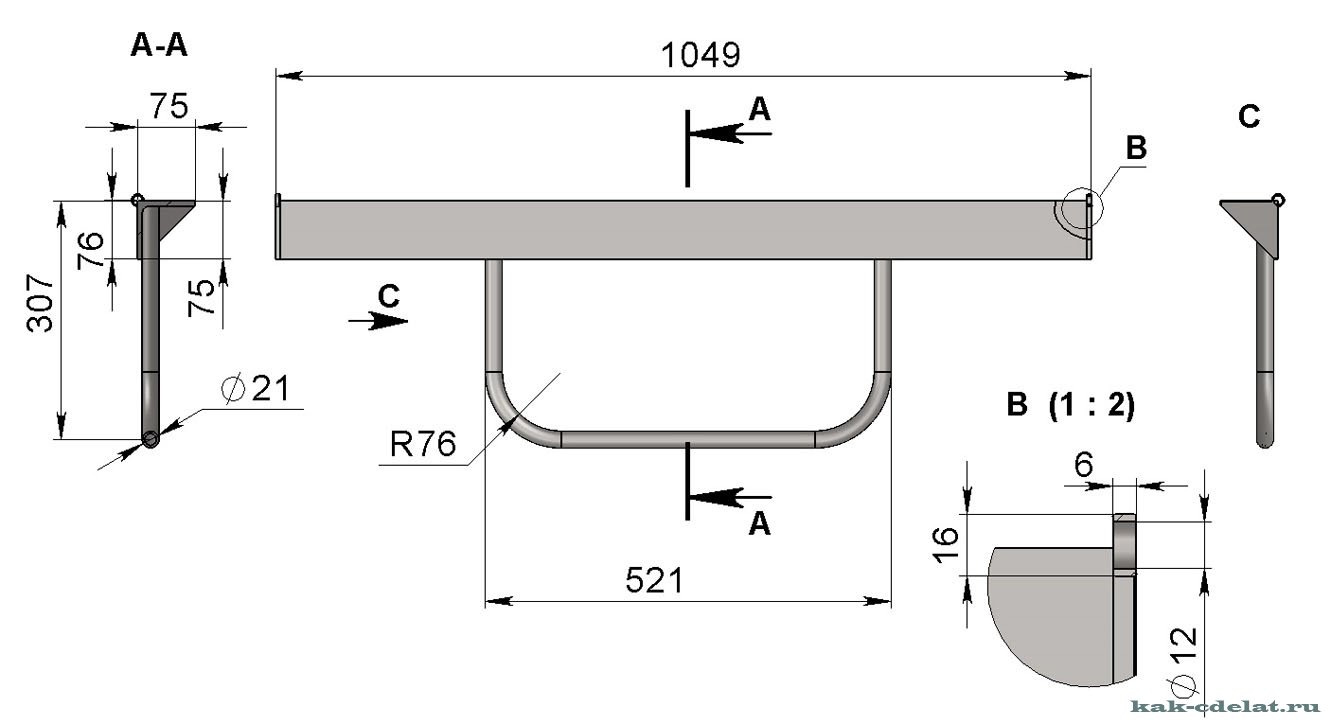

ГИБОЧНАЯ БАЛКА





Уголок 75 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)

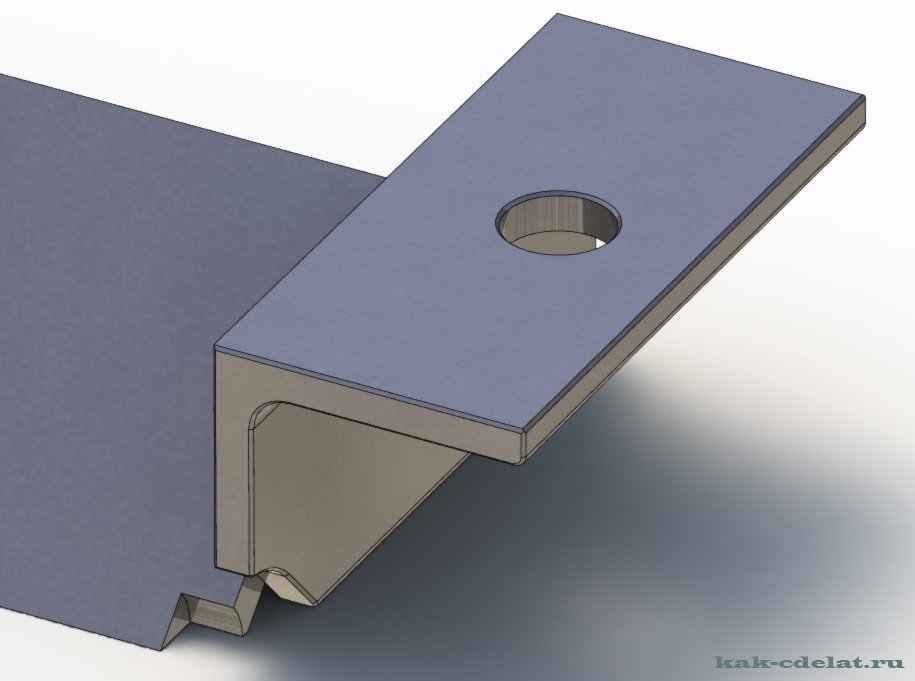

ПРИЖИМНАЯ БАЛКА





Уголок 70 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)
Уголок 50 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)

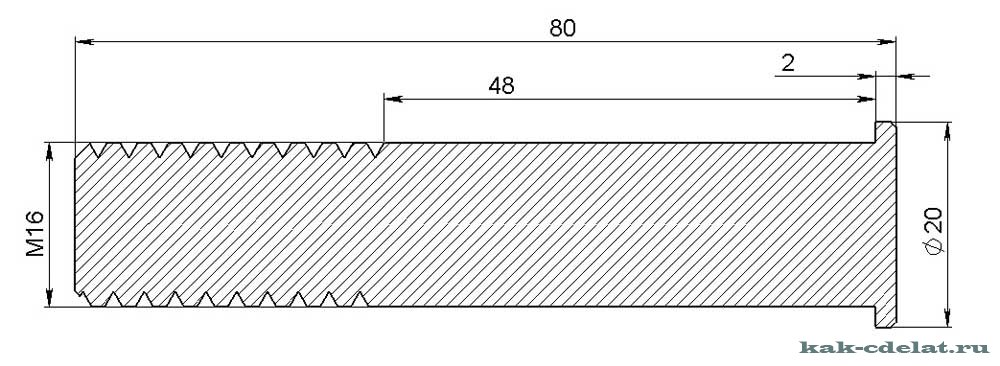

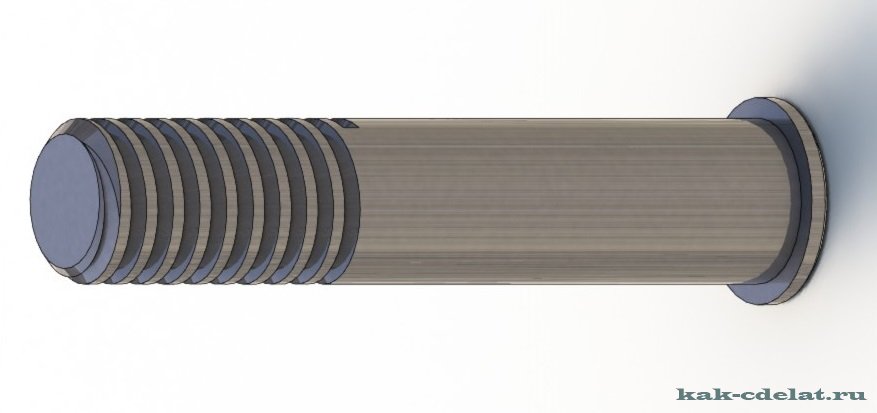

НАПРАВЛЯЮЩИЙ ПАЛЕЦ





Вставим в отверстие изнутри швеллера и приварим его.

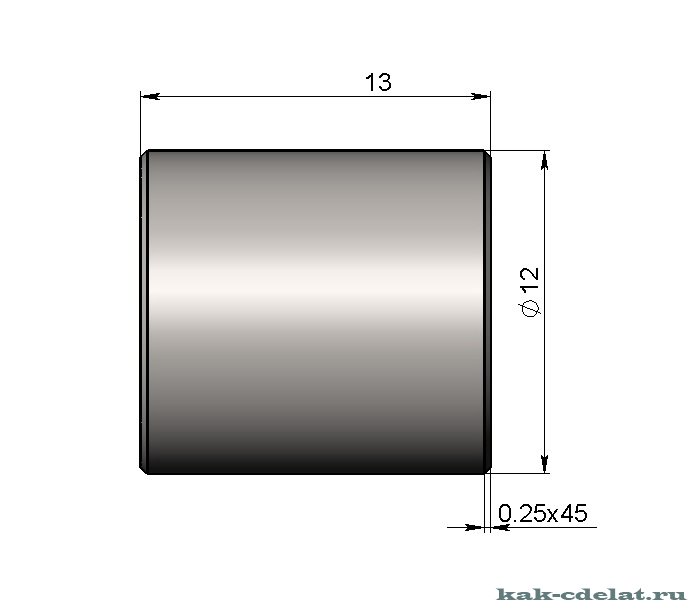

ВАЛ ПОДШИПНИКА



Стандартная комплектация:

• гайки «барашек» М 16 ГОСТ 3032-76
• подшипники 1000901 ГОСТ 8338-75
• пружины 1086-0805 ГОСТ 18793-80

По предложенным чертежам, имея электросварку, стандартный стальной профиль, трубогиб – несложно изготовить листогиб своими руками.

Порядок сборки:

1. Закрепим нижнюю основу на слесарный верстак при помощи болтов и гаек М8.



2. Установим гибочную балку, для чего вставим подшипники в отверстия нижней основы и соединим валом подшипника сначала один конец балки, затем второй.
3. Наденем пружины на направляющие пальцы.
4. На пружины и на направляющие пальцы установим прижимную балку.
5. Балку прижмем гайками «барашками».



Принцип работы: отпускаем гайки «барашки», просовываем лист в образовавшийся зазор и устанавливаем его в нужное положение, зажимаем гайки, поворачиваем гибочную балку на нужный угол, лист согнут, ослабляем зажимы, повторяем операции или достаем согнутую деталь.
