Деревянная тетива для лестницы своими руками

Категория: Лестницы
6 544
0


Деревянная тетива для лестницы своими руками, производится многими предприятиями в виде заготовок разных размеров:
- (40, 50) х (400) х (4500) мм;
- (30, 40, 50) х (300) х (1500, 2000, 3000, 4000, 4500) мм.


Деревянная тетива для лестницы своими руками


С учетом предлагаемого ряда, можно подобрать необходимые заготовки, удовлетворяющие запросам вашего проекта.
При желании, деревянные тетивы, можно изготовить своими руками по аналогии c изготовлением деревянных ступеней для лестниц.

Справка: расчетную нагрузку на лестницу принимаем двести пятьдесят килограмм; толщина тетивы составит пятьдесят миллиметров.

На каждую заготовку, наносим рисунок тетивы, который получился расчетным путем.
Размер сетки 100х100 (мм), шаг сетки 2 (мм).

И так, смотрим, что у нас получилось:

Деталь номер один, крепится к левой стене лестничного марша

Деревянная тетива для лестницы своими руками


Деталь номер два, крепится к задней стене лестничного марша

Деревянная тетива для лестницы своими руками


Деталь номер три, крепится к правой стене лестничного марша

Деревянная тетива для лестницы своими руками


Деталь номер четыре, крепится к низу лестничного марша

Деревянная тетива для лестницы своими руками




Деталь номер пять, крепится к верху лестничного марша

Деревянная тетива для лестницы своими руками

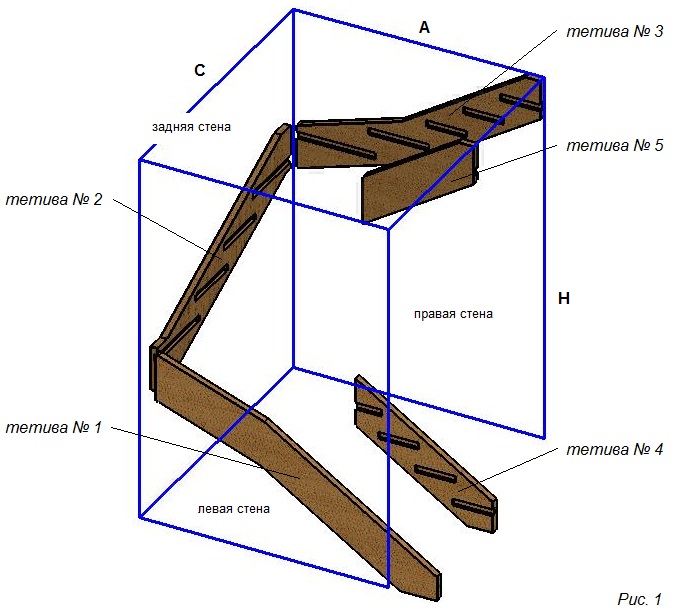

Для наглядности посмотрим на схему расположения всех пяти деталей в пространстве лестничного марша (Рис. 1).

Деревянная тетива для лестницы своими руками


Аккуратно выпилим заготовки по контурам. Выровняем их торцевые поверхности. При помощи фрезера, фрезеруем под ступени пазы глубиной двадцать пять миллиметров. Радиус по углам каждого паза, принимаем равным пяти миллиметрам.

Совет: уделите особое внимание на точность разметки и фрезеровки пазов; для фрезерования пазов, необходимо изготовить шаблон (для этих целей хорошо подойдет фанера); глубину паза, фрезеруйте в три, два захода.

Как правильно это сделать, посмотрим ролик



Если самому изготовить детали будет сложно, подготовьте их чертежи, и разместите заказ на изготовление в организациях, которые специализируются на выполнении этих работ.

Выполняем чистовую обработку деталей.
Покрываем полученные детали специальными пропитками и лаком.

Деревянная тетива для лестницы своими руками


В следующей статье столбы для лестниц, опишем их изготовление.
