Конструкция теплицы из профильной трубы

Категория: Теплицы
10 027
0


Конструкция теплицы из профильной трубы обеспечивает строению хорошие эксплуатационные показатели, такие как:
• прочность каркаса
• хорошая устойчивость
• жесткость
• долговечность


Размеры строения принимаем следующие:
- высота – 1,977 (м);
- ширина – 3,000 (м);
- длина – 4,100 (м)

Расстояние между ребрами рассчитываем по формуле:

Lр = (Lп – Кр х d) / Кп

где:
Lп – длина теплицы
Кр – количество ребер
d – сторона металлического профиля
Кп – количество проемов

Конструкция теплицы из профильной трубы


Подставим в формулу наши значения и получим

Lр = (4100 - 9 x 20) / 8 = 490 (мм)

Посмотрим как это будет выглядеть на рисунке (вид сбоку)

Конструкция теплицы из профильной трубы


Конструкция теплицы из профильной трубы состоит:
• передняя сборка
• задняя сборка
• промежуточное ребро
• основание
• межреберный элемент
• планка жесткости

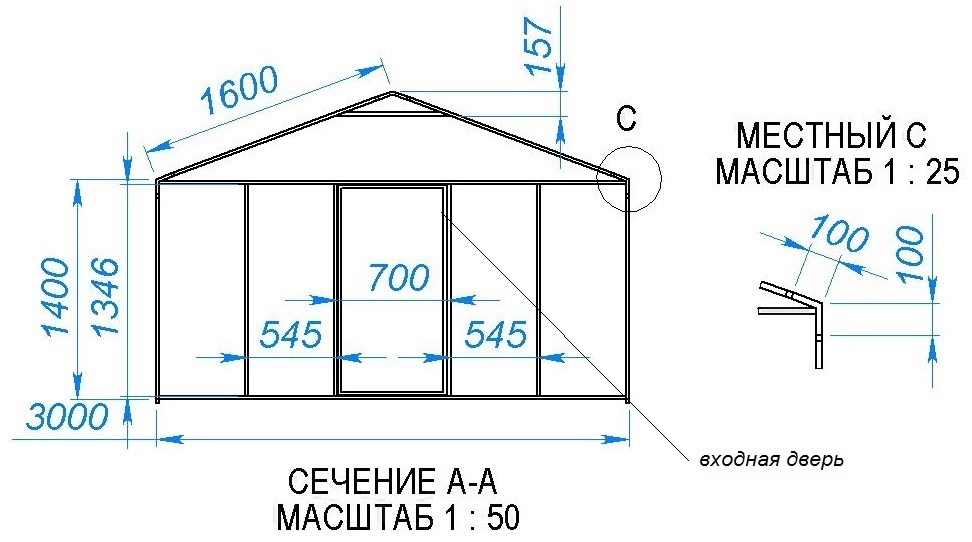

ПЕРЕДНЯЯ СБОРКА

Конструкция теплицы из профильной трубы


Предусмотрена входная дверь

ЗАДНЯЯ СБОРКА

Конструкция теплицы из профильной трубы


Предусмотрено вентиляционное окно



Как вы, понимаете можно сделать обе двери (одну спереди, вторую сзади), а можно совместить дверь и вентиляционное окно в передней и задней сборках.

Конструкция теплицы из профильной трубы


Все зависит от того, какую температуру необходимо поддерживать внутри теплицы.

ПРОМЕЖУТОЧНОЕ РЕБРО

Конструкция теплицы из профильной трубы


ОСНОВАНИЕ
Металлический профиль, равный длине теплицы

МЕЖРЕБЕРНЫЙ ЭЛЕМЕНТ
Металлический профиль, равный расстоянию между ребрами

ПЛАНКА ЖЕСТКОСТИ
Профильная труба

Рассчитаем метраж профильной трубы:
• 6000 х 9 = 54000
• 4100 х 2 = 8200
• 2960 х 4 = 11840
• 1780 х 1 = 1780
• 1346 х 8 = 10768
• 1292 х 2 = 2584
• 730 х 9 = 6570
• 720 х 1 = 720
• 690 х 2 = 1380
• 565 х 2 = 1130
• 490 х 48 = 23520
• 210 х 4 = 420

Итого: 122,912 (м)

С размерами и конструктивными элементами определились, теперь перейдем непосредственно изготовлению теплицы из профильной трубы.
